Synchronizacja czasu pomiędzy aparatami

Czas aparatu nadawczego można zsynchronizować z czasem maksymalnie 10 aparatów odbiorczych. Należy pamiętać, że nawet po synchronizacji będzie istniał mały margines błędu pomiędzy godziną w aparacie nadawczym i odbiorczym (różnica może wynosić maks. ±0,05 sekundy).

Przestroga

  • Niedostępne dla różnych modeli aparatów przez połączenie Wi-Fi. W przypadku korzystania z przewodowego połączenia LAN można również użyć aparatu EOS R5 z podłączonym bezprzewodowym przekaźnikiem danych WFT-R10.
  • Ta funkcja nie będzie dostępna po roku 2038.

Uwaga

  • Korzystanie z przewodowej sieci LAN z aparatem wymaga uchwytu pionowego BG-R20EP lub wentylatora CF-R20EP (oba sprzedawane oddzielnie).

Przygotowanie do synchronizacji czasu

Przewodowe połączenia LAN

  • Z tylko jednym aparatem odbiorczym

    Podłącz kabel LAN do złącza Ethernet RJ-45 aparatu nadawczego i odbiorczego.

    (A) Aparat nadawczy

    (B) Aparat odbiorczy

    (C) Kabel LAN

  • Z wieloma aparatami odbiorczymi

    Podłącz kabel LAN ze złącza Ethernet aparatu nadawczego i aparatów odbiorczych do koncentratora. Można podłączyć maksymalnie 10 aparatów odbiorczych.

    (A) Aparat nadawczy

    (B) Aparat odbiorczy

    (C) Kabel LAN

    (D) Koncentrator

Przestroga

  • Należy zastosować kabel STP (skrętka ekranowana siatką) Gigabit LAN kategorii 6A lub wyższej.

Synchronizowanie czasu

Przygotowanie aparatu nadawczego

Najpierw skonfiguruj aparat, aby można go było używać jako aparat nadawczy.

  1. Wybierz [Funkcje komunikacji: Czas synchr. pomiędzy aparatami] ().

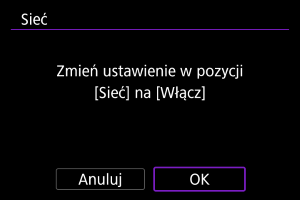

  2. Wybierz opcję [OK].

    • Ten ekran nie jest wyświetlany, jeśli ustawienie sieciowe jest ustawione na [Włącz].

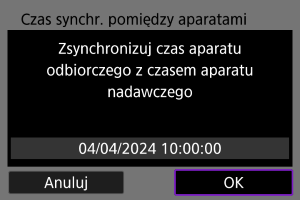

  3. Wybierz opcję [OK].

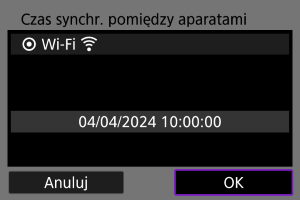

  4. Wybierz opcję.

    • Wybierz opcję [OK].

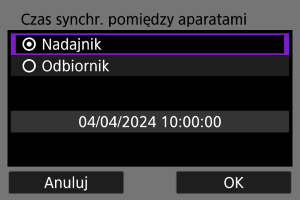

  5. Wybierz opcję [Nadajnik].

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Po wyświetleniu ekranu aparat jest gotowy.

Przygotowanie aparatów odbiorczych

Skonfiguruj aparaty, które mają być używane jako aparaty odbiorcze.

  1. Postępuj zgodnie z punktami 1–4 opisanymi w Przygotowanie aparatu nadawczego.

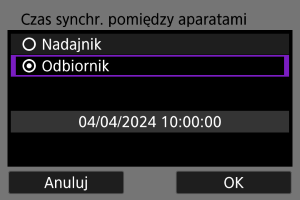

  2. Wybierz opcję [Odbiornik].

    • Wybierz [OK], aby przejść do następnego ekranu.

  3. Wybierz opcję [OK].

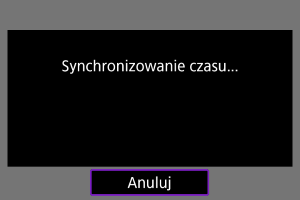

    • Zostanie wyświetlony poniższy ekran.

    • Aby nastawić zegar na większej ilości aparatów odbiorczych należy na każdym z nich wykonać polecenia opisane w punkcie 1–3.
    • Liczba wykrytych aparatów odbiorczych jest wyświetlana na ekranie aparatu nadawczego.

Synchronizowanie czasu pomiędzy aparatem nadawczym a odbiorczym

Czas pomiędzy aparatem nadawczym a odbiorczym synchronizuje się w sposób opisany poniżej.

  1. Postępuj zgodnie z punktami 1–5 opisanymi w Przygotowanie aparatu nadawczego i punktami 1–3 opisanymi w Przygotowanie aparatów odbiorczych.

  2. Uruchom synchronizację czasu w aparacie nadawczym.

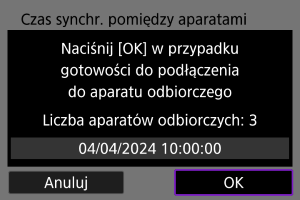

    • Sprawdź liczbę aparatów odbiorczych są połączone, a następnie wybierz [OK].

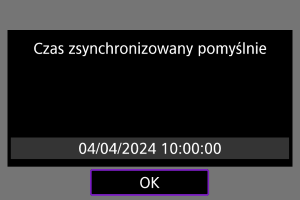

    • Po zsynchronizowaniu czasu zostanie wyświetlony następny ekran.

  3. Naciśnij SET na wszystkich aparatach.
