Obrazy niestandardowe

Edytowanie obrazów niestandardowych

Można edytować ustawienia wybranego pliku niestandardowych obrazów.

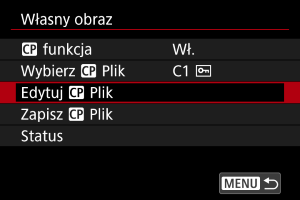

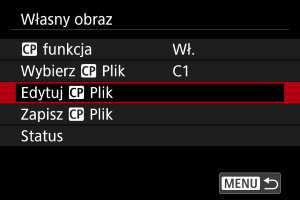

1. Wybierz [Edytuj Plik].

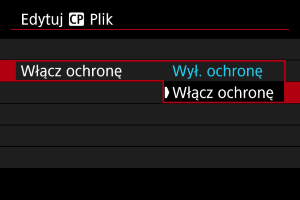

   • Aby edytować chroniony ([]) niestandardowy plik obrazu, wybierz [Wył. ochronę] przez [Włącz ochronę], aby umożliwić edycję.

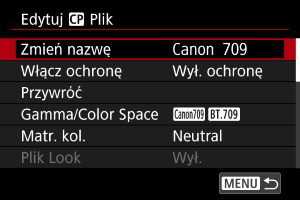

2. Edytuj ustawienia zgodnie z potrzebami.


   • Wybierz ustawienie do edycji, a następnie dostosuj je na wyświetlonym ekranie ().
   • Aby zapisać edytowany plik niestandardowych obrazów pod nową nazwą, wybierz opcję [Zmień nazwę] i wprowadź nazwę.
   • Aby zresetować edycję, wybierz opcję [Przywróć], a następnie wybierz niestandardowy plik obrazu do zresetowania.
   • Instrukcje dotyczące plików wyglądu można znaleźć w części Korzystanie z plików wyglądu.

3. Włącz ochronę obrazu.


   • Po zakończeniu edycji wybierz opcję [Włącz ochronę].

Pozycje ustawień niestandardowych obrazów

Za pomocą opcji [Edytuj Plik] można ustawić następujące elementy.

Element ustawień		Opis
Gamma/Color Space Ustawienie kombinacji krzywej gamma i przestrzeni kolorów
Gamma	(1) Wyjście (2) Wejście
	Canon Log 2	Gamma z bogatszą gradacją w ciemnych obszarach obrazu niż Canon Log 3 Wymaga przetwarzania obrazu w trakcie przetwarzania końcowego
	Canon Log 3	Gamma zachowująca charakterystykę Canon Log, ale z rozszerzonym zakresem dynamiki Wymaga przetwarzania obrazu w trakcie przetwarzania końcowego
	PQ	Gamma HDR zgodna ze standardem ITU-R BT.2100 (PQ) (w nagrywaniu 8-bitowym, odpowiednik standardu ITU-R BT.2100 (PQ)).
	HLG	Gamma HDR zgodna ze standardem ITU-R BT.2100 (HLG) (w nagrywaniu 8-bitowym, odpowiednik standardu ITU-R BT.2100 (HLG)).
	BT.709 Standard	Gamma zgodna ze standardem ITU-R BT.709. Odpowiedni do wyświetlania na monitorach zgodnych ze standardem BT.709
	Canon 709	Gamma z szerokim zakresem dynamiki, odpowiednia również bez przetwarzania końcowego Odpowiedni do wyświetlania wykonanych zdjęć/filmów na monitorach zgodnych ze standardem BT.709
Przestrzeń kolorów	C.Gamut	Przestrzeń kolorów opracowana przez firmę Canon na podstawie charakterystyki matrycy światłoczułej, obejmująca szerszą gamę kolorów niż BT.2020. Zalecana również przy konwersji do przestrzeni kolorów ACES2065-1
	BT.2020	Przestrzeń kolorów zgodna ze standardem ITU-R BT.2020 dla UHDTV (4K/8K)
	BT.709	Standardowa przestrzeń kolorów zgodna ze standardami sRGB
Matr. kol. Ustawienie odwzorowania kolorów
Neutral		Dokładne odwzorowanie kolorów
Production Camera		Kinowe odwzorowanie kolorów
Video		Odwzorowanie kolorów z kontrastem dla telewizji
Plik Look Korzystanie z plików wyglądu
Wł.		Włącza regulację kolorów na podstawie plików wyglądu
Wył.		Wyłącza regulację kolorów na podstawie plików wyglądu

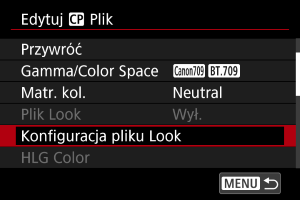

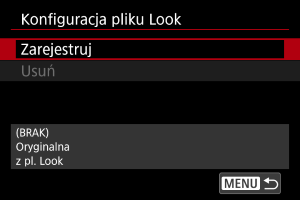

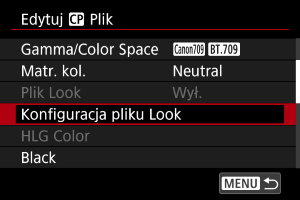

Konfiguracja pliku Look Rejestracja/usuwanie plików wyglądu
Zarejestruj		Rejestruje pliki wyglądu (format .cube) do niestandardowych obrazów
Usuń		Usuwa pliki wyglądu zarejestrowane dla niestandardowych obrazów
HLG Color Ustawienie kolorów Hybrid log-gamma (HLG) Dostępne, gdy opcja gamma [Gamma/Color Space] jest ustawiona na [HLG], a przestrzeń kolorów to [BT.2020].
BT.2100		Kolor odpowiadający ITU-R BT.2100
Vivid		Kolor odpowiadający „tradycyjnemu kolorowi” w ITU-R BT.2390
Black Regulacja poziomu czerni Nie jest dostępna, gdy [ Gamma/Color Space] jest ustawiona na [Canon Log 2] lub [Canon Log 3]
Master Pedestal	-50 do +50	Zwiększa lub zmniejsza poziom czerni. Wyższe wartości rozjaśniają ciemne obszary obrazu, ale zmniejszają kontrast. Wartości ujemne powodują przyciemnienie czerni.
Master Black Red Master Black Green Master Black Blue	-50 do +50	Koryguje czerwoną, zieloną lub niebieską dominantę barwną w czerniach
Black Gamma Niższa korekcja krzywej gamma dla ciemnych obszarów obrazu Podnosi lub obniża czarną część krzywej gamma w następujących zakresach Dostępne przy [ Gamma/Color Space] ustawionym na [BT.709 Standard]
(1) Wyjście (2) Wejście (3) Punkt (4) Poziom (5) Zakres
Level	-50 do +50	Ustawia wysokość dolnej krzywej gamma
Range	-20 do +50	Ustawia zakres regulacji względem [Point]
Point		Ustawia pozycję wierzchołka
Low Key Saturation Regulacja nasycenia kolorów w ciemnych obszarach obrazu
Activate	Wł., wył.	Regulacja jest włączona po ustawieniu [On]
Level	-50 do +50	Określa zakres regulacji
Knee Kompresja jasnych obszarów obrazu, aby zapobiec przycinaniu bieli Dostępne przy [ Gamma/Color Space] ustawionym na [BT.709 Standard]
(1) Wyjście (2) Wejście Nachylenie Punkt
Activate	Wł., wył.	Regulacja jest włączona przy każdym ustawieniu po ustawieniu [On]
Slope	-35 do +50	Regulacja nachylenia powyżej punktu kolana
Point	50 do 109	Regulacja punktu kolana
Saturation	-10 do +10	Regulacja nasycenia kolorów w jasnych obszarach obrazu
Sharpness Regulacja ostrości
Level	-10 do +50	Zwiększenie lub zmniejszenie poziomu ostrości krawędzi
Detail Frequency	-8 do +8	Ustawienie częstotliwości środkowej dla wzmocnienia krawędzi Wyższe wartości zwiększają częstotliwość, wyostrzając obrazy
Coring Level	-30 do +50	Ustawienie progu kontrastu między krawędziami i otaczającymi je obszarami obrazu, który określa wzmocnienie krawędzi Wyższe wartości zapobiegają podkreślaniu subtelnych szczegółów, redukując szumy
Limit	-50 do +50	Ogranicza stopień wzmocnienia krawędzi
Noise Reduction Redukcja szumów na obrazie
Automatic	Wł., wył.	Automatyczna regulacja po ustawieniu na [On]
Spatial Filter	Wył., 1 do 12	Redukcja szumów poprzez zastosowanie efektu miękkiej ostrości na całym obrazie Chociaż nie powstają żadne artefakty, obraz jako całość jest zmiękczony po ustawieniu opcji innej niż [Off]
Frame Correlation	Wył., 1 do 3	Redukuje szumy, porównując bieżące i poprzednie obrazy (pola), gdy ustawiona jest wartość inna niż Wył. Chociaż pozorna rozdzielczość nie ulega zmianie, obiekty w ruchu mogą powodować artefakty.
Skin Detail Ustawienia zmiękczania skóry Kontroluje wykrywanie odcieni skóry i redukcję szumów Wykryte obszary odcieni skóry są wyświetlane w postaci wzoru zebry.
Effect Level	Wył., Niski, Średni, Wysoki	Ustawia poziom filtra zmiękczającego skórę, z [High] jako najwyższym poziomem
Hue	-16 do +16	Ustawia odcień skóry do wykrycia
Chroma	0 do 31	Ustawia nasycenie wykrywanego odcienia skóry
Area		Ustawia zakres kolorów wykrywanego odcienia skóry
Y Level		Ustawia jasność wykrywanego odcienia skóry
Color Matrix Tuning Precyzyjna regulacja tonów kolorów obrazu
Gain	-50 do +50	Regulacja intensywności kolorów
Phase	-18 do +18	Regulacja odcienia
R-G	-50 do +50	Regulacja zabarwienia od cyjanu do zieleni i od czerwieni do magenty
R-B		Regulacja zabarwienia od cyjanu do niebieskiego i od czerwonego do żółtego
G-R		Regulacja zabarwienia od magenty do czerwieni i od zieleni do cyjanu
G-B		Regulacja zabarwienia od magenty do niebieskiego i od zielonego do żółtego
B-R		Regulacja zabarwienia od żółtego do czerwonego i od niebieskiego do cyjanu
B-G		Regulacja zabarwienia od żółtego do zielonego i od niebieskiego do magenty
Color Correction Ustawienia korygujące obszary obrazu o określonej charakterystyce kolorów Obszary wymagające korekty są odpowiednio wykrywane Przy skonfigurowanych ustawieniach niewykryte obszary są wyświetlane w neutralnych kolorach (z wyjątkiem ustawień [Area A Revision Level], [Area B Revision Level], [Area A Revision Phase] i [Area B Revision Phase])
Select Area	Wył., Obszar A, Obszar B, Obszar A i B	Określa obszary (A lub B) dla korekcji kolorów Obszar A jest korygowany po ustawieniu opcji [Area A] Obszar B jest korygowany po ustawieniu opcji [Area B] Oba obszary są korygowane po ustawieniu opcji [Area A&B]
Area A Setting Phase	0 do 31	Ustawia fazę kolorów obszaru A
Area B Setting Phase		Ustawia fazę kolorów obszaru B
Area A Setting Chroma		Ustawia nasycenie obszaru A
Area B Setting Chroma		Ustawia nasycenie obszaru B
Area A Setting Area		Ustawia zakres kolorów obszaru A
Area B Setting Area		Ustawia zakres kolorów obszaru B
Area A Setting Y Level		Ustawia jasność obszaru A
Area B Setting Y Level		Ustawia jasność obszaru B
Area A Revision Level	-50 do +50	Ustawia ilość korekty zastosowanej do nasycenia w obszarze A
Area B Revision Level		Ustawia ilość korekty zastosowanej do nasycenia w obszarze B
Area A Revision Phase	-18 do +18	Ustawia ilość korekcji zastosowanej do fazy kolorów obszaru A
Area B Revision Phase		Ustawia ilość korekcji zastosowanej do fazy kolorów obszaru B
Other Functions [Over 100%] określa sposób, w jaki aparat obsługuje sygnały przekraczające 100%. Dostępne przy [ Gamma/Color Space] ustawionym na [BT.709 Standard]
Over 100%	Through	Niezmodyfikowane sygnały wyjściowe
	Press	Kompresuje sygnały do 108%, tak aby były na poziomie 100%.
	Clip	Odrzuca fragmenty sygnałów przekraczające 100%

Sprawdzanie ustawień niestandardowych obrazów

Ustawienia niestandardowych plików obrazu można sprawdzić w menu [Własny obraz].

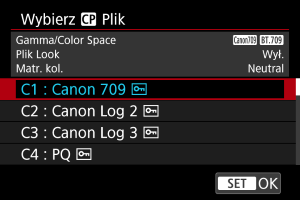

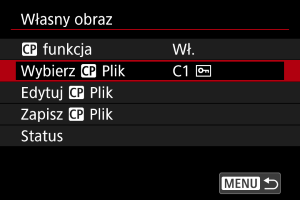

1. Wybierz niestandardowy plik obrazu ().

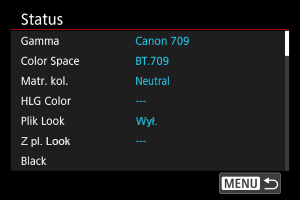

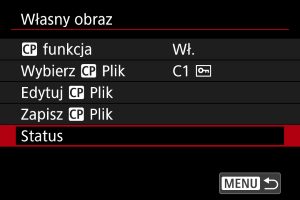

2. Na ekranie [Własny obraz] wybierz opcję [Status].



3. Sprawdź ustawienia.



Zapisywanie i wczytywanie niestandardowych plików obrazów

Edytowane niestandardowe pliki obrazów można zapisać na karcie i używać z innymi aparatami tego samego modelu.

1. Wybierz niestandardowy plik obrazu (), aby go zapisać.

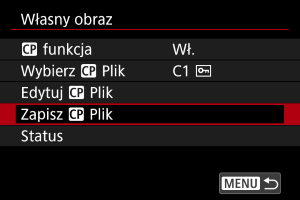

2. Na ekranie [Własny obraz] wybierz opcję [Zapisz Plik].

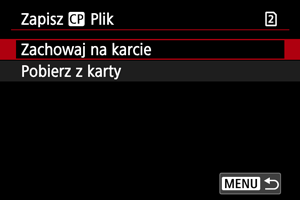

3. Wybierz opcję.



   • Zachowaj na karcie

     Zapisuje edytowany niestandardowy plik obrazu. Wybierz miejsce docelowe, a następnie wybierz [OK].

     Można zapisać do 20 plików. Podczas zapisywania pliku wyświetlany jest komunikat [Nowy plik], chyba że zapisano już ponad 20 plików. Jeśli zapisano 20 plików, zostaną one zastąpione nowymi plikami.

   • Pobierz z karty

     Wczytuje niestandardowy plik obrazu z karty. Wybierz plik do załadowania, a następnie wybierz [OK].

Korzystanie z plików wyglądu

Można zarejestrować 17- lub 33-siatkowe pliki 3D LUT w formacie .cube z aplikacji Blackmagic Design DaVinci Resolve jako pliki wyglądu w niestandardowych plikach obrazów, aby dostosować ton kolorów nagrywanych filmów.

Jakość obrazu w Canon Log

• W przypadku Canon Log na niebie, białych ścianach i podobnych obiektach mogą występować szumy lub nierówna gradacja, ekspozycja lub kolory, w zależności od obiektu lub warunków fotografowania. Pasma lub szumy mogą być również zauważalne w ciemnych obszarach obrazu.
• Szumy mogą stać się bardziej zauważalne, jeśli zwiększysz kontrast lub edytujesz obrazy w podobny sposób.
• Nagraj wcześniej kilka testowych filmów i sprawdź rezultaty.
• Jakość obrazu może ulec poprawie, jeśli zmienisz czułość ISO lub dokonasz korekty kolorów w postprodukcji.
