Nazwy elementów

  1. (1) MODE Przycisk trybu
  2. (2) Przycisk filmowania
  3. (3) Zaczep paska
  4. (4) Pokrętło główne
  5. (5) Spust migawki
  6. (6) / Przycisk wielofunkcyjny/do przesyłania zdjęć na serwer FTP
  7. (7) Kontrolka samowyzwalacza/​oświetlenia wspomagającego AF
  8. (8) Uchwyt (komora akumulatora)
  9. (9) Otwór przewodu adaptera prądu stałego
  10. (10) Przycisk podglądu głębi ostrości
  11. (11) Styki
  12. (12) Mocowanie obiektywu
  1. (13) Osłona stopki
  2. (14) Styki lampy błyskowej
  3. (15) Stopka wielofunkcyjna
  4. (16) Wskaźnik mocowania obiektywu RF
  5. (17) Znacznik płaszczyzny ogniskowania
  6. (18) Zaczep paska
  7. (19) Lampka kontrolna
  8. (20) Zasłona migawki/matryca światłoczuła
  9. (21) Przycisk zwalniania obiektywu
  10. (22) Trzpień blokady obiektywu
  11. (23) Złącze zdalnego wyzwalania
  12. (24) Dekiel na korpus
  1. (1) Panel LCD
  2. (2) Muszla oczna
  3. (3) Głośnik
  4. (4) Mikrofon
  5. (5) / Przełącznik fotografowania / nagrywania filmów
  6. (6) Pokrywa złącz
  7. (7) Złącze wejściowe mikrofonu zewnętrznego
  8. (8) Złącze cyfrowe
  9. (9) Otwór wylotowy
  10. (10) Złącze słuchawek
  11. (11) Złącze wyjścia HDMI
  12. (12) Złącze do synchronizacji
  13. (13) / Przycisk przełączania informacji na panelu LCD/​podświetlania panelu LCD/​kadrowania
  1. (14) Przełącznik zasilania / blokady kilku funkcji
  2. (15) Pokrętło szybkiej kontroli 2
  3. (16) Przycisk blokady AE
  4. (17) Przycisk wyboru punktu AF
  5. (18) Przycisk start AF
  6. (19) Multi-sterownik (może być również przyciśnięty na środku)
  7. (20) Pokrętło szybkiej kontroli 1
  8. (21) Przycisk ustawiania
  9. (22) Przycisk usuwania
  10. (23) Przycisk odtwarzania
  11. (24) Przycisk menu
  12. (25) / Przycisk oceny/notatki głosowej
  1. (1) Okular wizjera
  2. (2) Ekran
  3. (3) Otwór ustalający do akcesoriów
  4. (4) Otwór wlotowy
  5. (5) Gniazdo statywu
  6. (6) Numer seryjny (numer korpusu aparatu)
  7. (7) Otwór ustalający do akcesoriów
  8. (8) Kontrolka dostępu
  9. (9) Pokrętło regulacji dioptrii
  1. (10) Przycisk powiększania/pomniejszania
  2. (11) Przycisk informacji
  3. (12) Przycisk szybkich nastaw
  4. (13) Pokrywa gniazda karty
  5. (14) Blokada pokrywy komory akumulatora
  6. (15) Pokrywa komory akumulatora
  7. (16) Gniazdo karty 1
  8. (17) Gniazdo karty 2
  9. (18) Przycisk wysuwania karty

Wyświetlanie informacji na panelu LCD

Wyświetlane informacje różnią się zależnie od stanu aparatu. Aby uzyskać szczegółowe informacje na temat ikon, patrz Ekran informacji.

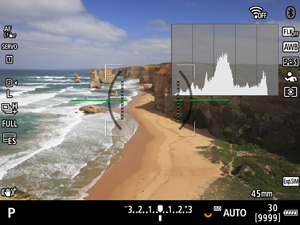

Wyświetlanie informacji w wizjerze

Wyświetlane informacje różnią się zależnie od stanu aparatu.

Ładowarka LC-E6

Ładowarka do akumulatora LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Gniazda akumulatorów
  2. (2) Kontrolka ładowania
  1. (3) Wtyczka zasilająca

Ładowarka LC-E6E

Ładowarka do akumulatora LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Kontrolka ładowania
  2. (2) Gniazdo akumulatora
  1. (3) Przewód zasilający
  2. (4) Gniazdo przewodu zasilającego

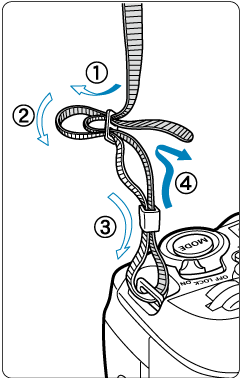

Mocowanie paska

Przeciągnij koniec paska przez zaczep paska od spodu, a następnie przeciągnij go przez sprzączkę, tak jak na rysunku. Pociągnij pasek, aby go zacisnąć i upewnij się, że odpowiednio zacisnął się w spinkach.

Korzystanie z zabezpieczenia kabla

Podczas podłączania kabli (kabla interfejsu lub kabla HDMI) należy używać dołączonej zabezpieczenie kabla. Zabezpieczenie kabla pomaga zapobiegać przypadkowemu rozłączeniu i uszkodzeniu złącza.

  • W przypadku podłączania aparatu do komputera należy użyć kabla firmy Canon (dołączonego do zestawu lub sprzedawanego oddzielnie).
  • W przypadku podłączania aparatu do telewizora lub innego urządzenia wyświetlającego należy użyć dostępnego w sprzedaży kabla HDMI.

Przygotowanie

  1. Przygotuj zabezpieczenie kabla.

    • Zabezpieczenie kabla składa się z zabezpieczenia (1) i zacisku (2).

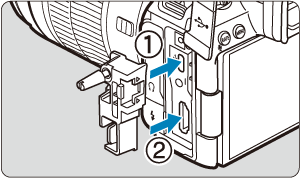

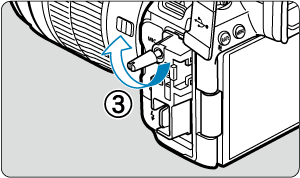

  2. Zamocuj zabezpieczenie na aparacie.

Wkładanie/podłączanie kabli

Włóż kable do zacisku, przymocuj zacisk do zabezpieczenia, a następnie podłącz kable do aparatu.

Zarówno w przypadku kabla interfejsu Canon, jak i kabla HDMI

  1. Przełóż wszystkie kable przez zacisk.

    • (3) Kabel interfejsu Canon
    • (4) Kabel HDMI

  2. Przymocuj zacisk do zabezpieczenia.

  3. Podłącz wszystkie kable do aparatu.

Tylko w przypadku kabla interfejsu Canon lub kabla HDMI

Przełóż kabel przez zacisk (2), jak pokazano na ilustracji, a następnie przymocuj zacisk do zabezpieczenia.

Przestroga

  • Korzystanie z aparatu z podłączonym kablem interfejsu lub kabla HDMI bez zabezpieczenia kabla może uszkodzić złącze aparatu. Upewnij się, że każdy kabel jest prawidłowo podłączony do złącza aparatu.
