Nazwy elementów
- (1) Pokrętło wyboru trybów
- (2)
Pokrętło - (3) Spust migawki
- (4) Przycisk filmowania
- (5) Wskaźnik mocowania obiektywu RF
- (6) Matryca światłoczuła
- (7) Uchwyt
- (8) Styki
- (9) Mocowanie obiektywu
- (10) Wbudowana lampa błyskowa
- (11) Mikrofon (monofoniczny)
- (12) Głośnik
- (13)
Znacznik płaszczyzny ogniskowania
- (14) Zaczep paska
- (15) Kontrolka oświetlenia wspomagającego AF/redukcji efektu czerwonych oczu/samowyzwalacza/zdalnego wyzwalania
- (16) Pokrywa złącz
- (17) Przycisk zwalniania obiektywu
- (18) Trzpień blokady obiektywu
- (19)
Złącze wejściowe mikrofonu zewnętrznego - (20) Złącze zdalnego wyzwalania
- (21) Suwak regulacji dioptrii
- (22) Gniazdo statywu
- (23) Pokrywa gniazda karty/komory akumulatora
- (24) Blokada pokrywy gniazda karty/komory akumulatora
- (25) Numer seryjny (numer korpusu aparatu)
- (26) Dekiel na korpus
- (1) Gorąca stopka
- (2) Muszla oczna
- (3) Okular wizjera
- (4) Ekran
- (5)
/
Przełącznik zasilania - (6) Czujnik wizjera
- (7) Pokrywa złącz
- (8) Kontrolka dostępu
- (9)
Przycisk informacji - (10)
Przycisk szybkich nastaw/ustawianie - (11)
/
Przycisk w lewo/ustawiania czułości ISO
- (12)
/
/
Przycisk w dół/samowyzwalacz/tryb wyzwalania migawki - (13)
Przycisk odtwarzania - (14)
/
Przycisk blokady AE/FE/powiększania - (15)
/
Przycisk punktu AF/miniatur/zmniejszenia - (16)
/
/
Przycisk w górę/kompensacja ekspozycji/usuwania - (17)
/
Przycisk strzałka w prawo/lampa błyskowa - (18)
Przyciski nawigacji - (19)
Przycisk menu - (20)
Złącze cyfrowe - (21)
Złącze wyjścia HDMI micro - (22) Otwór na przewód zasilania prądem stałym
Pokrętło wyboru trybów
Funkcje na pokrętle wyboru trybów są pogrupowane jako Strefa podstawowa, Strefa twórcza oraz tryby nagrywania filmów.
(1) Strefa podstawowa
Wystarczy nacisnąć spust migawki. Aparat automatycznie dostosowuje parametry do fotografowanego obiektu lub ujęcia.
:
: Hybr. autom. (
:  |
Portrety |  |
Żywność |
|---|---|---|---|
 |
Krajobrazy |  |
Nocne portrety |
 |
Sport |  |
Zdjęcia nocne z ręki |
 |
Panoramowanie |  |
Kontrola podśw.  HDR |
 |
Małe odległości |  |
Tryb cichy |
:  |
Ziarnisty Cz/B |  |
Efekt miniatury |
|---|---|---|---|
 |
Miękka ostrość |  |
Art. standard HDR |
 |
Efekt rybiego oka |  |
Art. żywy HDR |
 |
Efekt akwareli |  |
Art. olejny HDR |
 |
Efekt aparatu zabawki |  |
Art. uwypukl. HDR |

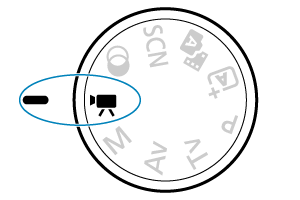

(2) Strefa twórcza
Te tryby zapewniają większą kontrolę podczas fotografowania różnych obiektów.
| P | Programowa AE |
|---|---|
| Tv | Preselekcja czasu |
| Av | Preselekcja przysłony |
| M | Ręczna regulacja ekspozycji |
(3) Nagrywanie filmu
Dla nagrywania filmów różnego typu ().
Ładowarka LC-E17
Ładowarka do akumulatora LP-E17 ().
- (1) Wtyczka zasilająca
- (2) Kontrolka ładowania
- (3) Kontrolka całkowitego naładowania
- (4) Gniazdo akumulatora
Ładowarka LC-E17E
Ładowarka do akumulatora LP-E17 ().
- (1)Gniazdo przewodu zasilającego
- (2)Kontrolka ładowania
- (3)Kontrolka całkowitego naładowania
- (4)Gniazdo akumulatora
- (5)Przewód zasilający

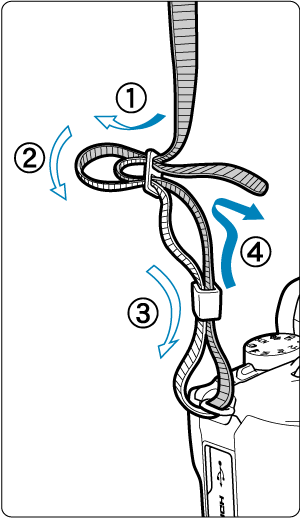

Mocowanie paska
Przeciągnij koniec paska przez zaczep paska od spodu, a następnie przeciągnij go przez sprzączkę, tak jak na rysunku. Pociągnij pasek, aby go zacisnąć i upewnij się, że odpowiednio zacisnął się w spinkach.
