Nazwy elementów

  1. (1) Kontrolka samowyzwalacza/oświetlenia wspomagającego AF
  2. (2) Spust migawki
  3. (3) Przycisk wielofunkcyjny 2 (M-Fn 2)
  4. (4) Przycisk podglądu głębi ostrości
  5. (5) Uchwyt
  6. (6) Przycisk wielofunkcyjny na uchwycie pionowym
  7. (7) Pokrętło główne na uchwycie pionowym
  8. (8) Spust migawki na uchwycie pionowym
  9. (9) Wskaźnik mocowania obiektywu RF
  10. (10) Mocowanie obiektywu
  11. (11) Trzpień blokady obiektywu
  1. (12) Przycisk zwalniania obiektywu
  2. (13) Zasłona migawki/matryca światłoczuła
  3. (14) Złącze zdalnego wyzwalania
  4. (15) Styki
  5. (16) Przycisk podglądu głębi ostrości na uchwycie pionowym
  6. (17) Przycisk wielofunkcyjny na uchwycie pionowym 2 (M-Fn 2)
  7. (18) Gniazdo statywu
  8. (19) Numer seryjny (numer obudowy)
  9. (20) Otwór ustalający do akcesoriów
  10. (21) Dekiel na korpus
  1. (1) Muszla oczna
  2. (2) Stopka wielofunkcyjna
  3. (3) Styki lampy błyskowej
  4. (4) Znacznik płaszczyzny ogniskowania
  5. (5) Przycisk wyboru trybu wyzwalania migawki / działania AF
  6. (6) Mikrofon
  7. (7) Przycisk wyboru korekty ekspozycji lampy / przycisk wyboru trybu pomiaru
  8. (8) Zaczep paska
  9. (9) Złącze wejścia mikrofonu zewnętrznego
  10. (10) Złącze cyfrowe
  11. (11) Złącze wyjścia HDMI micro
  12. (12) Złącze słuchawek
  13. (13) Złącze Ethernet RJ-45
  14. (14) Złącze PC
  15. (15) Pokrywa złącz
  16. (16) Uchwyt zwalniania akumulatora
  1. (17) Akumulator
  2. (18) Osłona komory akumulatora
  3. (19) Panel LCD
  4. (20) Przycisk informacji/​podświetlenia panelu LCD
  5. (21) Przycisk korygowanie ekspozycji / zatwierdzania ustawień wartości przysłony
  6. (22) Przycisk Mode
  7. (23) Przycisk wyboru punktu AF
  8. (24) Przycisk blokady AE
  9. (25) Pokrętło szybkiej kontroli 2
  10. (26) Przycisk start AF / Inteligentny sterownik
  11. (27) Przycisk szybkich nastaw
  12. (28) Kontrolka dostępu
  13. (29) Przełącznik zasilania / blokady kilku funkcji
  14. (30) Głośnik
  15. (31) Ekran
  16. (32) Przycisk menu
  17. (33) / Przycisk oceny/notatki głosowej
  1. (1) Okular wizjera
  2. (2) Multi-sterownik (może być również przyciśnięty na środku)
  3. (3) Przycisk informacji
  4. (4) Przycisk ustawiania
  5. (5) Pokrętło szybkiej kontroli 1
  6. (6) Przycisk odtwarzania
  7. (7) Kontrolka sieciowa
  8. (8) Przycisk powiększania/pomniejszania
  9. (9) Przycisk usuwania
  10. (10) Pokrętło regulacji dioptrii
  11. (11) Przełącznik fotografowania / nagrywania filmów
  1. (12) Przycisk wielofunkcyjny
  2. (13) Pokrętło główne
  3. (14) Zaczep paska
  4. (15) Przycisk filmowania
  5. (16) Gniazdo karty 1
  6. (17) Gniazdo karty 2
  7. (18) Pokrywa gniazda karty
  8. (19) Przycisk wysuwania karty 1
  9. (20) Multi-sterownik na uchwycie pionowym (może być również przyciśnięty na środku)
  10. (21) Przycisk start AF na uchwycie pionowym / Inteligentny kontroler
  11. (22) Pokrętło szybkiej kontroli uchwytu pionowego 2
  12. (23) Przycisk blokady AE na uchwycie pionowym
  13. (24) Przycisk wyboru punktu AF na uchwycie pionowym

Wyświetlanie informacji na panelu LCD

Wyświetlane informacje różnią się zależnie od stanu aparatu. Aby uzyskać szczegółowe informacje na temat ikon, patrz Ekran informacji.

Wyświetlanie informacji w wizjerze

Wyświetlane informacje różnią się zależnie od stanu aparatu.

Akumulator LP-E19

  1. (1) Dźwignia blokady akumulatora
  2. (2) Styki
  1. (3) Pokrywa ochronna
  2. (4) Uchwyt zwalniania akumulatora

Ładowarka LC-E19

Ładowarka do akumulatora LP-E19 ().

  1. (1) Styki
  2. (2) Gniazda akumulatorów
  3. (3) Gniazdo przewodu zasilającego
  4. (4) Przycisk sprawdzania wydajności ładowania / Przycisk kalibracji
  1. (5) Kontrolka ładowania / Kontrolka wydajności ładowania / Kontrolka czasu rozładowania
  2. (6) Kontrolka kalibracyjna (rozładowanie)
  3. (7) Pokrywa ochronna (dwie w zestawie)
  4. (8) Przewód zasilający

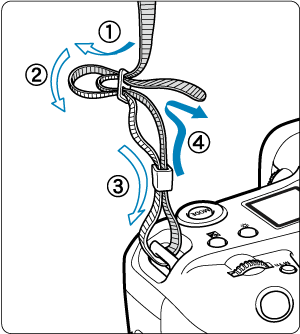

Mocowanie paska

Przeciągnij koniec paska przez zaczep paska od spodu, a następnie przeciągnij go przez sprzączkę, tak jak na rysunku. Pociągnij pasek, aby go zacisnąć i upewnij się, że odpowiednio zacisnął się w spinkach.

Korzystanie z zabezpieczenia kabla

  • Przy podłączaniu aparatu do komputera należy korzystać z dostarczonego kabla interfejsu lub z innego kabla firmy Canon.
  • Korzystanie z dostępnego w sprzedaży kabla HDMI podczas podłączania aparatu do monitora lub innego ekranu.
  • Przy podłączaniu kabla interfejsu należy użyć dostarczonego zabezpieczenia kabla. Zabezpieczenie kabla pomaga zapobiegać przypadkowemu rozłączeniu i uszkodzeniu złącza.

Przygotowanie

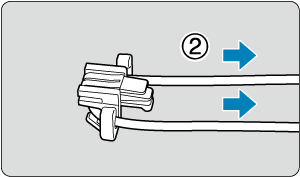

Zabezpieczenie kabla składa się z zabezpieczenia (1) i zacisku (2).

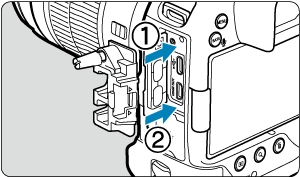

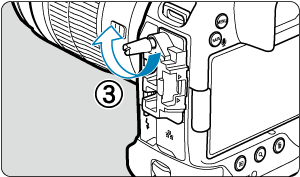

Zamocuj zabezpieczenie na aparacie.

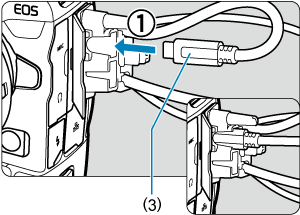

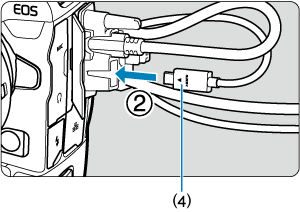

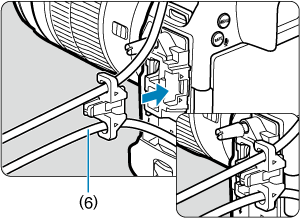

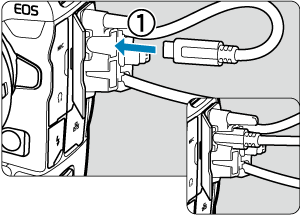

Z dołączonym kablem interfejsu i dostępnym w sprzedaży cienkim kablem HDMI

    • (3) Dołączony kabel interfejsu
    • (4) Dostępny w sprzedaży cienki kabel HDMI

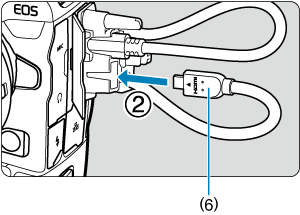

Z dołączonym lub opcjonalnym kablem interfejsu firmy Canon i dostępnym w sprzedaży grubym kablem HDMI

    • (5) Dołączony lub dodatkowy kabel interfejsu firmy Canon
    • (6) Dostępny w sprzedaży gruby kabel HDMI

Tylko z dodatkowym kablem interfejsu firmy Canon lub dostępnym w sprzedaży grubym kablem HDMI

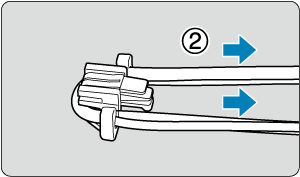

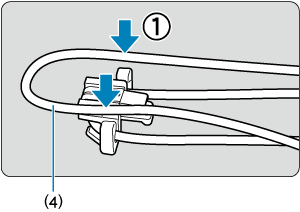

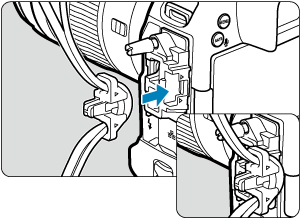

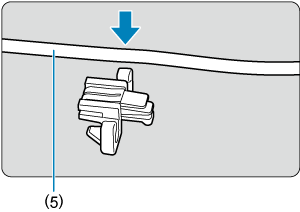

Podczas korzystania wyłącznie z dodatkowego kabla interfejsu firmy Canon lub dostępnego w sprzedaży grubego/cienkiego kabla HDMI, przełóż kabel przez zacisk (2) zgodnie z rysunkiem, a następnie zamocuj zacisk do zabezpieczenia kabla.

Przestroga

  • Korzystanie z aparatu z podłączonym kablem interfejsu lub kabla HDMI bez zabezpieczenia kabla może uszkodzić złącze aparatu. Upewnij się, że każdy kabel jest prawidłowo podłączony do złącza aparatu.
