Namen van onderdelen

  1. (1) Zelfontspannerlampje/AF-hulplicht
  2. (2) Ontspanknop
  3. (3) Multifunctieknop 2 (M-Fn 2)
  4. (4) Knop voor scherptedieptecontrole
  5. (5) Greep
  6. (6) Schakelaar voor kaartsleufklepje
  7. (7) Multifunctieknop voor verticaal fotograferen
  8. (8) ON/OFF-schakelaar voor verticaal fotograferen
  9. (9) Hoofdinstelwiel voor verticaal fotograferen
  10. (10) Ontspanknop bij verticaal fotograferen
  11. (11) Schoenkapje
  12. (12) Markering RF lensvatting
  1. (13) Lensvatting
  2. (14) Lensvergrendelingsstift
  3. (15) Lensontgrendelingsknop
  4. (16) Sluitergordijn/beeldsensor
  5. (17) Aansluiting afstandsbediening
  6. (18) Contacten
  7. (19) Knop voor scherptedieptecontrole bij verticaal fotograferen
  8. (20) Multifunctieknop 2 voor verticaal fotograferen (M-Fn 2)
  9. (21) Statiefbevestiging
  10. (22) Serienummer (behuizingsnummer)
  11. (23) Bevestigingsopening voor accessoires
  12. (24) Bevestigingspunt handriem
  13. (25) Cameradop
  1. (1) Oogschelp
  2. (2) Multifunctieschoen
  3. (3) Contacten voor flitssynchronisatie
  4. (4) Scherpstelvlakmarkering
  5. (5) Selectieknop Transportmodus/​AF-bediening
  6. (6) Microfoon
  7. (7) Tally lamp
  8. (8) Selectieknop flitsbelichtingscompensatie/​lichtmeetmethode
  9. (9) Bevestigingspunt draagriem
  10. (10) IN-aansluiting externe microfoon
  11. (11) Digital-aansluiting
  12. (12) HDMI OUT-aansluiting
  13. (13) Hoofdtelefoonaansluiting
  14. (14) Ethernet RJ-45-aansluiting
  15. (15) Synchronisatieaansluiting
  16. (16) Aansluitingenklepje
  17. (17) Accuontgrendelknop
  18. (18) Accu
  19. (19) Accucompartimentkapje
  1. (20) LCD-paneel
  2. (21) Witbalans Knop voor witbalans
  3. (22) Instelknop voor belichtingscompensatie/​diafragmawaarde/​tijdweergave
  4. (23) Knop Modus
  5. (24) AF-puntselectieknop
  6. (25) AE-vergrendelknop
  7. (26) Snelinstelwiel 2
  8. (27) AF-startknop/Smart controller
  9. (28) Knop voor Snel instellen
  10. (29) Instelknop
  11. (30) Aan-uitschakelaar/​multifunctie­vergrendelingsschakelaar
  12. (31) AF-startknop voor verticaal fotograferen/Smart controller
  13. (32) Luidspreker
  14. (33) Scherm
  15. (34) Netwerklampje
  16. (35) Vergrendelingshendel voor oogschelp
  17. (36) Menuknop
  18. (37) / Knop voor multifunctie 3/​spraakmemo afspelen (ingedrukt houden voor opname)
  1. (1) Zoekersensor
  2. (2) Zoekeroculair
  3. (3) Camera met oogsturing
  4. (4) Multicontroller (kan ook recht worden ingedrukt)
  5. (5) Infoknop
  6. (6) Snelinstelwiel 1
  7. (7) Afspeelknop
  8. (8) Knop Vergroten/Verkleinen
  9. (9) Wisknop
  10. (10) // Knop Classificatie/spraakmemo
  11. (11) Verticale grip infoknop
  12. (12) Wiel voor dioptrische aanpassing
  13. (13) / Schakelaar voor foto's maken/video opnemen
  14. (14) Video-opnameknop
  1. (15) / Multifunctionele knop/knop FTP-serverbeeldoverdracht
  2. (16) Hoofdinstelwiel
  3. (17) / Knop LCD-paneelinfo wisselen/verlichting/bijsnijden
  4. (18) Bevestigingspunt draagriem
  5. (19) Kaartsleuf 1
  6. (20) Kaartsleuf 2
  7. (21) Uitwerpknop kaart 1
  8. (22) Uitwerpknop kaart 2
  9. (23) Kaartsleufklepje
  10. (24) Lees-/schrijfindicator
  11. (25) Multicontroller bij verticaal fotograferen (kan ook recht worden ingedrukt)
  12. (26) AE-vergrendelknop voor verticaal fotograferen
  13. (27) Snelinstelwiel 2 voor verticaal fotograferen
  14. (28) AF-puntselectieknop voor verticaal fotograferen

Weergave LCD-paneelinformatie

De weergegeven informatie varieert afhankelijk van de status van de camera. Zie Informatiedisplay voor informatie over pictogrammen.

Zoekerinformatiedisplay

De weergegeven informatie varieert afhankelijk van de status van de camera.

Accu LP-E19

  1. (1) Accuvergrendelingshendel
  2. (2) Contacten
  1. (3) Beschermdeksel
  2. (4) Accuontgrendelknop

Acculader LC-E19

Lader voor accu LP-E19 ().

  1. (1) Contacten
  2. (2) Accusleuven
  3. (3) Netsnoeraansluiting
  4. (4) Knop voor controle oplaadprestaties/kalibratieknop
  1. (5) Laadlampje/lampje voor controle oplaadprestaties/lampje voor ontlaadtijd
  2. (6) Kalibratielampje (ontladingslampje)
  3. (7) Beschermdeksel (twee meegeleverd)
  4. (8) Netsnoer

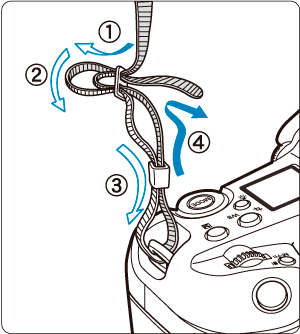

De draagriem bevestigen

Haal het uiteinde van de riem van onderaf door het bevestigingspunt van de draagriem en steek het vervolgens door de gesp van de riem zoals afgebeeld. Trek de draagriem strak en zorg ervoor dat deze goed vastzit in de gesp.

De kabelbescherming gebruiken

Gebruik bij het aansluiten van kabels (interfacekabel of HDMI-kabel) de meegeleverde kabelbescherming. Het gebruiken van de kabelbescherming voorkomt per ongeluk losraken en schade aan de aansluiting.

  • Als u de camera op een computer aansluit, gebruikt dan een Canon-kabel (meegeleverd of afzonderlijk verkrijgbaar).
  • Als u de camera aansluit op een televisie of ander weergaveapparaat, gebruik dan een commercieel verkrijgbare HDMI-kabel.

Voorbereiding

  1. Bereid de kabelbescherming voor.

    • De kabelbescherming bestaat uit de bescherming (1) en een klem (2).

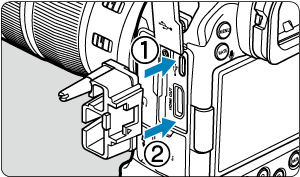

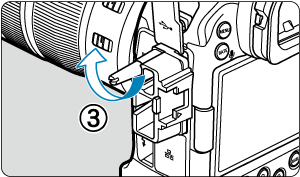

  2. Bevestig de bescherming op de camera.

Kabel plaatsen/aansluiten

Plaats de kabels in de klem, bevestig de klem op de bescherming en sluit vervolgens de kabels aan op de camera.

Met een Canon-interfacekabel en een HDMI-kabel

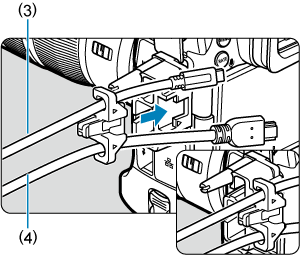

  1. Leid beide kabels door de klem.

    • (3) Canon-interfacekabel
    • (4) HDMI-kabel

  2. Bevestig de klem op de bescherming.

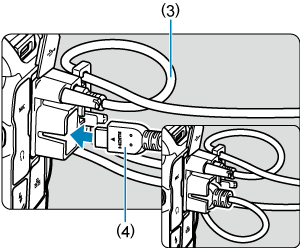

  3. Sluit elke kabel aan op de camera.

Met alleen een Canon-interfacekabel of alleen een HDMI-kabel

Leid de kabel door de klem (2) zoals weergegeven en bevestig de klem op de bescherming.

Waarschuwing

  • Het gebruik van de camera wanneer een interfacekabel of HDMI-kabel is aangesloten zonder de kabelbescherming kan de camera-aansluiting beschadigen. Zorg ervoor dat elke kabel stevig is aangesloten op de camera-aansluiting.
