Namen van onderdelen

  1. (1) MODE Knop Modus
  2. (2) Video-opnameknop
  3. (3) Bevestigingspunt draagriem
  4. (4) Hoofdinstelwiel
  5. (5) Ontspanknop
  6. (6) / Multifunctionele knop/knop FTP-serverbeeldoverdracht
  7. (7) Zelfontspannerlampje/AF-hulplicht
  8. (8) Greep (accucompartiment)
  9. (9) Aansluitpunt voor DC-koppelingskabel
  10. (10) Knop voor scherptedieptecontrole
  11. (11) Contacten
  12. (12) Lensvatting
  1. (13) Schoenkapje
  2. (14) Contacten voor flitssynchronisatie
  3. (15) Multifunctieschoen
  4. (16) Markering RF lensvatting
  5. (17) Scherpstelvlakmarkering
  6. (18) Bevestigingspunt draagriem
  7. (19) Tally lamp
  8. (20) Sluitergordijn/beeldsensor
  9. (21) Lensontgrendelingsknop
  10. (22) Lensvergrendelingsstift
  11. (23) Aansluiting afstandsbediening
  12. (24) Cameradop
  1. (1) LCD-paneel
  2. (2) Oogschelp
  3. (3) Luidspreker
  4. (4) Microfoon
  5. (5) / Schakelaar voor foto's maken/video opnemen
  6. (6) Aansluitingenklepje
  7. (7) IN-aansluiting externe microfoon
  8. (8) Digital-aansluiting
  9. (9) Uitlaatventilatie
  10. (10) Hoofdtelefoonaansluiting
  11. (11) HDMI OUT-aansluiting
  12. (12) Synchronisatieaansluiting
  13. (13) / Knop LCD-paneelinfo wisselen/verlichting/bijsnijden
  1. (14) Aan-uitschakelaar/​multifunctievergrendelingsschakelaar
  2. (15) Snelinstelwiel 2
  3. (16) AE-vergrendelknop
  4. (17) AF-puntselectieknop
  5. (18) AF-startknop
  6. (19) Multicontroller (kan ook recht worden ingedrukt)
  7. (20) Snelinstelwiel 1
  8. (21) Instelknop
  9. (22) Wisknop
  10. (23) Afspeelknop
  11. (24) Menuknop
  12. (25) // Knop Classificatie/spraakmemo
  1. (1) Zoekeroculair
  2. (2) Scherm
  3. (3) Bevestigingsopening voor accessoires
  4. (4) Inlaatventilatie
  5. (5) Statiefbevestiging
  6. (6) Serienummer (behuizingsnummer)
  7. (7) Bevestigingsopening voor accessoires
  8. (8) Lees-/schrijfindicator
  9. (9) Knop voor dioptrische aanpassing
  1. (10) Knop Vergroten/Verkleinen
  2. (11) Infoknop
  3. (12) Knop voor Snel instellen
  4. (13) Kaartsleufklepje
  5. (14) Vergrendeling accucompartimentklepje
  6. (15) Accucompartimentklepje
  7. (16) Kaartsleuf 1
  8. (17) Kaartsleuf 2
  9. (18)Kaartuitwerpknop

Weergave LCD-paneelinformatie

De weergegeven informatie varieert afhankelijk van de status van de camera. Zie Informatiedisplay voor informatie over pictogrammen.

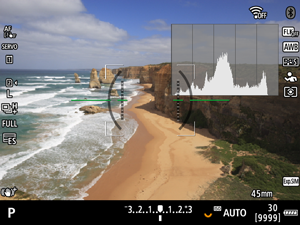

Zoekerinformatiedisplay

De weergegeven informatie varieert afhankelijk van de status van de camera.

Acculader LC-E6

Lader voor accu LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Accusleuven
  2. (2) Laadlampje
  1. (3) Stekker

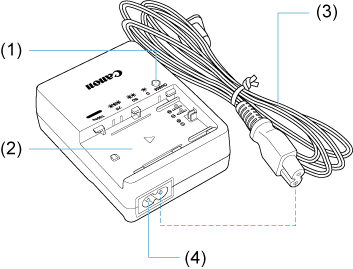

Acculader LC-E6E

Lader voor accu LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Laadlampje
  2. (2) Accucompartiment
  1. (3) Netsnoer
  2. (4) Netsnoeraansluiting

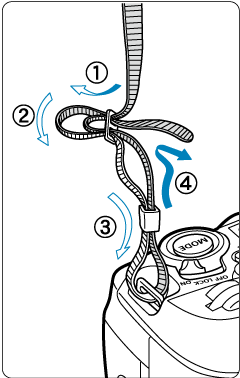

De draagriem bevestigen

Haal het uiteinde van de riem van onderaf door het bevestigingspunt van de draagriem en steek het vervolgens door de gesp van de riem zoals afgebeeld. Trek de draagriem strak en zorg ervoor dat deze goed vastzit in de gesp.

De kabelbescherming gebruiken

Gebruik bij het aansluiten van kabels (interfacekabel of HDMI-kabel) de meegeleverde kabelbescherming. Het gebruiken van de kabelbescherming voorkomt per ongeluk losmaken en schade aan de aansluiting.

  • Als u de camera op een computer aansluit, gebruikt dan een Canon-kabel (meegeleverd of afzonderlijk verkrijgbaar).
  • Als u de camera aansluit op een televisie of ander weergaveapparaat, gebruik dan een commercieel verkrijgbare HDMI-kabel.

Voorbereiding

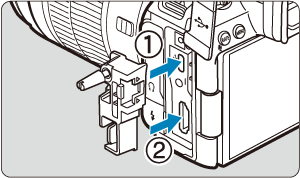

  1. Bereid de kabelbescherming voor.

    • De kabelbescherming bestaat uit de bescherming (1) en een klem (2).

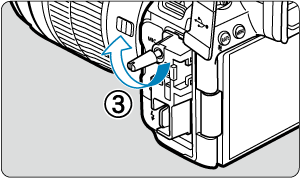

  2. Bevestig de bescherming op de camera.

Kabel plaatsen/aansluiten

Plaats de kabels in de klem, bevestig de klem op de bescherming en sluit vervolgens de kabels aan op de camera.

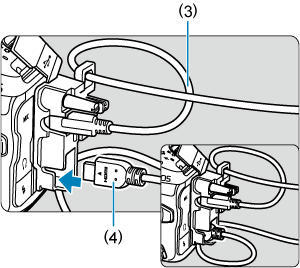

Met een Canon-interfacekabel en een HDMI-kabel

  1. Leid beide kabels door de klem.

    • (3) Canon-interfacekabel
    • (4) HDMI-kabel

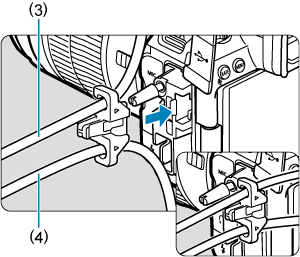

  2. Bevestig de klem op de bescherming.

  3. Sluit elke kabel aan op de camera.

Met alleen een Canon-interfacekabel of alleen een HDMI-kabel

Leid de kabel door de klem (2) zoals weergegeven en bevestig de klem op de bescherming.

Waarschuwing

  • Het gebruik van de camera wanneer een interfacekabel of HDMI-kabel is aangesloten zonder de kabelbescherming, kan de camera-aansluiting beschadigen. Zorg ervoor dat elke kabel stevig is aangesloten op de camera-aansluiting.
