Namen van onderdelen

  1. (1) Zelfontspannerlampje/AF-hulplicht
  2. (2) Ontspanknop
  3. (3) Multifunctieknop 2 (M-Fn 2)
  4. (4) Knop voor scherptedieptecontrole
  5. (5) Greep
  6. (6) Multifunctieknop voor verticaal fotograferen
  7. (7) Hoofdinstelwiel voor verticaal fotograferen
  8. (8) Ontspanknop bij verticaal fotograferen
  9. (9) Markering RF lensvatting
  10. (10) Lensvatting
  11. (11) Lensfvergrendelingsstift
  1. (12) Lensontgrendelingsknop
  2. (13) Sluitergordijn/beeldsensor
  3. (14) Aansluiting afstandsbediening
  4. (15) Contacten
  5. (16) Knop voor scherptedieptecontrole bij verticaal fotograferen
  6. (17) Multifunctieknop 2 bij verticaal fotograferen (M-Fn 2)
  7. (18) Statiefbevestiging
  8. (19) Serienummer (cameranummer)
  9. (20) Bevestigingsopening voor accessoires
  10. (21) Cameradop
  1. (1) Oogschelp
  2. (2) Multifunctieschoen
  3. (3) Contacten voor flitssynchronisatie
  4. (4) Scherpstelvlakmarkering
  5. (5) Selectieknop Transportmodus/AF-bediening
  6. (6) Microfoon
  7. (7) Selectieknop flitsbelichtingscompensatie/​lichtmeetmethode
  8. (8) Bevestigingspunt draagriem
  9. (9) IN-aansluiting externe microfoon
  10. (10) Digital-aansluiting
  11. (11) HDMI micro OUT-aansluiting
  12. (12) Hoofdtelefoonaansluiting
  13. (13) Ethernet RJ-45-aansluiting
  14. (14) PC-aansluiting
  15. (15) Aansluitingenklepje
  16. (16) Accuontgrendelknop
  1. (17) Accu
  2. (18) Accucompartimentkapje
  3. (19) LCD-paneel
  4. (20) Knop voor LCD-scherm info wisselen/paneelverlichting
  5. (21) Instelknop voor belichtingscorrectie/diafragmawaarde
  6. (22) Mode-knop
  7. (23) AF-puntselectieknop
  8. (24) AE-vergrendelknop
  9. (25) Snelinstelwiel 2
  10. (26) AF-startknop/Smart controller
  11. (27) Knop voor Snel instellen
  12. (28) Lees-/schrijfindicator
  13. (29) Aan-uitschakelaar/​multifunctievergrendelingsschakelaar
  14. (30) Luidspreker
  15. (31) Scherm
  16. (32) Menuknop
  17. (33) // Knop Classificatie/spraakmemo
  1. (1) Zoekeroculair
  2. (2) Multicontroller (kan ook recht worden ingedrukt)
  3. (3) Infoknop
  4. (4) Instelknop
  5. (5) Snelinstelwiel 1
  6. (6) Afspeelknop
  7. (7) Netwerklampje
  8. (8) Knop Vergroten/Verkleinen
  9. (9) Wisknop
  10. (10) Knop voor dioptrische aanpassing
  11. (11) Schakelaar voor foto's maken/ video opnemen
  1. (12) Multifunctieknop
  2. (13) Hoofdinstelwiel
  3. (14) Bevestigingspunt draagriem
  4. (15) Video-opnameknop
  5. (16) Kaartsleuf 1
  6. (17) Kaartsleuf 2
  7. (18) Kaartsleufklepje
  8. (19) Uitwerpknop kaart 1
  9. (20) Multicontroller bij verticaal fotograferen (kan ook recht worden ingedrukt)
  10. (21) AF-startknop voor verticaal fotograferen/Smart controller
  11. (22) Snelinstelwiel 2 voor verticaal fotograferen
  12. (23) AE-vergrendelknop voor verticaal fotograferen
  13. (24) AF-puntselectieknop voor verticaal fotograferen

Weergave LCD-paneelinformatie

De weergegeven informatie varieert afhankelijk van de status van de camera. Zie Informatiedisplay voor informatie over pictogrammen.

Zoekerinformatiedisplay

De weergegeven informatie varieert afhankelijk van de status van de camera.

Accu LP-E19

  1. (1) Accuvergrendelingshendel
  2. (2) Contacten
  1. (3) Beschermdeksel
  2. (4) Accuontgrendelknop

Acculader LC-E19

Lader voor accu LP-E19 ().

  1. (1) Contacten
  2. (2) Accusleuven
  3. (3) Netsnoeraansluiting
  4. (4) Knop voor controle oplaadprestaties/kalibratieknop
  1. (5) Laadlampje/lampje voor controle oplaadprestaties/lampje voor ontlaadtijd
  2. (6) Kalibratielampje (ontladingslampje)
  3. (7) Beschermdeksel (twee meegeleverd)
  4. (8) Netsnoer

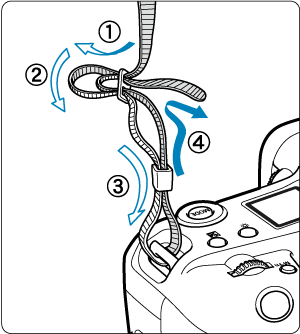

De draagriem bevestigen

Haal het uiteinde van de riem van onderaf door het bevestigingspunt van de draagriem en steek het vervolgens door de gesp van de riem zoals afgebeeld. Trek de draagriem strak en zorg ervoor dat deze goed vastzit in de gesp.

De kabelbescherming gebruiken

  • Gebruik de meegeleverde interfacekabel of een kabel van Canon om de camera aan te sluiten op een computer.
  • Gebruik een in de handel verkrijgbare HDMI-kabel wanneer u de camera op een monitor of ander weergaveapparaat aansluit.
  • Gebruik bij het aansluiten van de interfacekabel de meegeleverde kabelbescherming. Het gebruiken van de kabelbescherming voorkomt per ongeluk losmaken en schade aan de aansluiting.

Voorbereiding

De kabelbescherming bestaat uit de bescherming (1) en een klem (2).

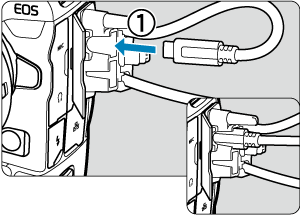

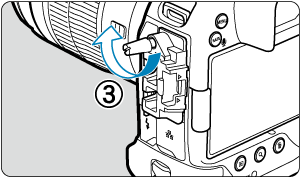

Bevestig de bescherming op de camera.

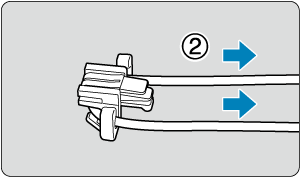

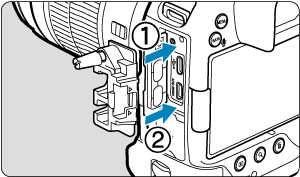

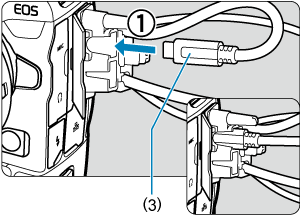

Met de meegeleverde interfacekabel en een in de handel verkrijgbare dunne HDMI-kabel

    • (3) Meegeleverde interfacekabel
    • (4) In de handel verkrijgbare dunne HDMI-kabel

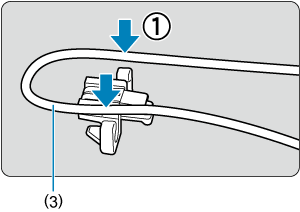

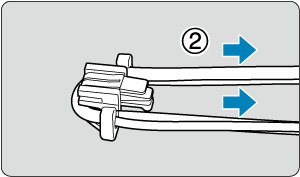

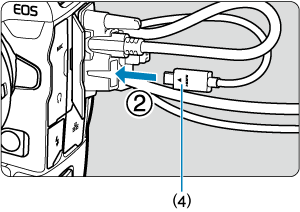

Met een meegeleverde of optionele Canon interfacekabel en een in de handel verkrijgbare dikke HDMI-kabel

    • (5) Inbegrepen of optionele Canon interfacekabel
    • (6) In de handel verkrijgbare dikke HDMI-kabel

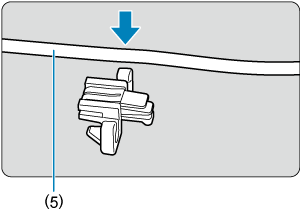

Met alleen een optionele Canon interfacekabel en een in de handel verkrijgbare HDMI-kabel

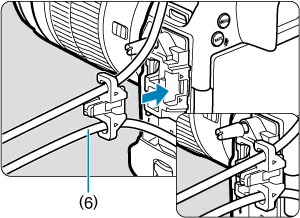

Als u alleen een optionele interfacekabel van Canon gebruikt of een in de handel verkrijgbare dikke/dunne HDMI-kabel, voert u de kabel door de klem (2) zoals afgebeeld, voordat u de klem aan de kabelbescherming bevestigt.

Waarschuwing

  • Het gebruik van de camera wanneer een interfacekabel of HDMI-kabel is aangesloten zonder de kabelbescherming kan de camera-aansluiting beschadigen. Zorg ervoor dat elke kabel stevig is aangesloten op de camera-aansluiting.
