Informācijas attēlojums
- Fotoattēlu uzņemšanas ekrāns
- Filmas ierakstīšanas ekrāns
- Uzņemšanas apstākļu ikonas
- Demonstrēšanas ekrāns

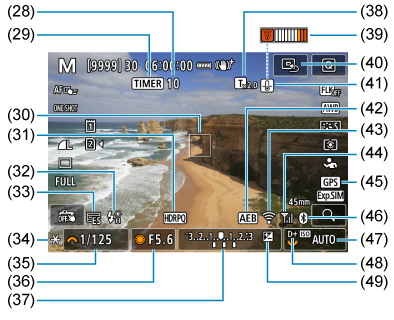

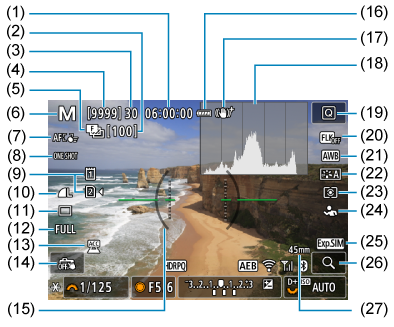

Fotoattēlu uzņemšanas ekrāns
Ikreiz, kad tiek nospiesta poga
, mainās informācijas attēlojums.
- Attēloti tiek tikai pašreizējie iestatījumi.
- (1) Pieejamais filmas ierakstīšanas laiks
- (2) Atlikušo fokusa vairākkadru dublēšanas/daudzkārtējas ekspozīcijas kadru skaits
- (3) Maksimālais kadru skaits nepārtrauktas uzņemšanas režīmā/atlikušo daudzkārtējas ekspozīcijas kadru skaits
- (4) Pieejamo kadru skaits/Sekundes līdz uzņemšanai ar taimeri
- (5) Fokusa vairākkadru dublēšana/HDR režīms/fotografēšana ar daudzkārtēju ekspozīciju/iepriekšēja nepārtrauktā fotografēšana
- (6) Uzņemšanas režīms
- (7) AF laukums
- (8) AF darbība
- (9) Karte
- (10) Attēla kvalitāte
- (11) Kadru uzņemšanas režīms
- (12) Fotogrāfiju apgriešana/malu attiecība
- (13) Pievienotā piederuma indikators
- (14) Skārienaizslēgs/Izveidot mapi
- (15) Līmeņrādis
- (16) Akumulatora uzlādes līmenis
- (17) Image Stabiliser (Attēla stabilizators) (IS režīms)
- (18) Histogramma (gaišums/RGB)
- (19) Ātrās vadīklas poga
- (20) Pretmirgoņas uzņemšana
- (21) Baltā balanss/baltā balansa korekcija
- (22) Attēla stils
- (23) Mērīšanas režīms
- (24) Nosakāmais objekts
- (25) Attēlojuma simulācija/Optiskā skatu meklētāja simulācijas skata palīgs
- (26) Palielināšanas poga
- (27) Fokusa attālums
- (28) Atlikušo intervāla taimera kadru skaits
- (29) Fotografēšana ar intervāla taimeri/ar “Bulb” režīma taimeri
- (30) AF punkts (viena punkta AF)
- (31) HDR shooting (PQ) (Fotografēšana ar HDR (PQ))
- (32) Gatavs zibspuldzes izmantošanai/FE fiksācija/lielātruma sinhronizācija
- (33) Elektroniskā aizslēga/klusā aizslēga funkcija
- (34) AE fiksācija
- (35) Ekspozīcijas laiks
- (36) Diafragmas atvēruma vērtība
- (37) Ekspozīcijas līmeņa indikators (ekspozīcijas kompensācijas apjoms/AEB diapazons)
- (38) Digitālais telekonvertors
- (39) Pārkaršanas brīdinājums
- (40) AF punkta iestatīšana centrā
- (41) Fotogrāfiju attēla kvalitātes brīdinājums
- (42) AEB/FEB
- (43) Wi-Fi funkcija
- (44) Wi-Fi signāla stiprums/lidmašīnas režīms
- (45) GPS savienojuma statuss
- (46) Bluetooth funkcija
- (47) ISO jutība
- (48) Gaišo zonu mērījuma prioritāte
- (49) Ekspozīcijas kompensācija

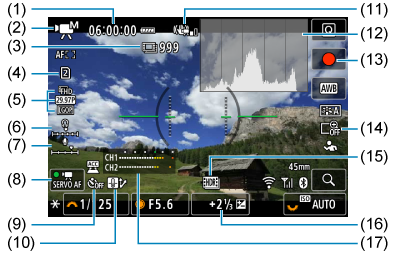

Filmas ierakstīšanas ekrāns
Ikreiz, kad tiek nospiesta poga , mainās informācijas attēlojums.
- Attēloti tiek tikai pašreizējie iestatījumi.
Gaidstāve

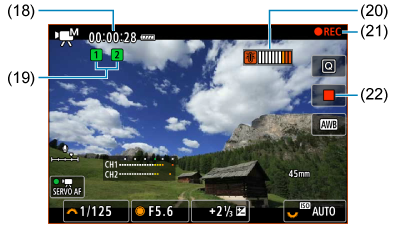

Raksta filmu
- (1) Pieejamais filmas ierakstīšanas laiks
- (2) Uzņemšanas režīms
- (3) Ierakstāmo filmu skaits
- (4) Karte ierakstīšanai/demonstrēšanai
- (5) Filmas ierakstīšanas izmēri
- (6) Austiņu skaļums
- (7) Audio ierakstīšanas līmenis (manuāla ievade)
- (8) Filmas Servo AF
- (9) Filmas taimeris
- (10) Pārkaršanas kontrole
- (11) Image Stabiliser (Attēla stabilizators) (IS režīms)
- (12) Gaišuma informācija (histogramma/viļņu formas monitors)
- (13) Filmu uzņemšanas poga (sākt ierakstīšanu)
- (14) Digitālā tālummaiņa
- (15) HDR filmas ierakstīšana
- (16) Ekspozīcijas līmeņa indikators (mērīšanas līmeņi)
- (17) Audio ierakstīšanas līmeņa indikators
- (18) Pagājušais ierakstīšanas laiks
- (19) Ierakstīšanas statuss (pa kreisi: galvenā filma, pa labi: aizstājējfilma/apakšfilma)
- (20) Pārkaršanas brīdinājums
- (21) Raksta filmu
- (22) Filmu uzņemšanas poga (pārtraukt ierakstīšanu)
- Vienkāršības labad ir izlaisti skaidrojumi tiem elementiem, kas ir iekļauti arī aprakstā Fotoattēlu uzņemšanas ekrāns; tie šeit nav parādīti.
Brīdinājums
- Jūs varat norādīt informāciju, kas tiek attēlota pēc pogas nospiešanas ().
- Kad kamera ar HDMI starpniecību ir pievienota televizoram, netiek attēlots līmeņrādis.
- Režģis un histogramma nevar tikt parādīta filmas ierakstīšanas laikā (un, ja šie rādītāji ir redzami, filmas ierakstīšanas laikā displejs tiks notīrīts).
- Sākot filmas ierakstīšanu, filmas ierakstīšanas atlikušā laika rādījums tiek nomainīts ar pagājušā laika rādījumu.
Piezīme
- Pārējās ikonas var tikt attēlotas brīdi pēc noregulējumu iestatīšanas.
Uzņemšanas apstākļu ikonas
Ja režīmu ripa iestatīta uz
, kamera nosaka uzņemšanas apstākļu tipu un atbilstoši veic visus iestatījumus. Atpazītais uzņemšanas apstākļu tips tiek rādīts ekrāna augšējā kreisajā stūrī.
|
Objekts Fons |
Cilvēki*1 | Objekti, kas nav cilvēki | Fona krāsa | ||||
|---|---|---|---|---|---|---|---|
| Kustībā*2 | Dabā/Ārpus telpām | Kustībā*2 | Tuvplāns*3 | ||||
| Gaišs |  |
 |
 |
 |
 |
Pelēks | |
| Pretgaisma |  |
 |
 |
 |
 |
||
| Kadrā zilas debesis |  |
 |
 |
 |
 |
Gaiši zils | |
| Pretgaisma |  |
 |
 |
 |
 |
||
| Saulriets | *4 |  |
*4 | Oranžs | |||
| Prožektors |  |
 |
 |
Tumši zils | |||
| Tumšs |  |
 |
 |
||||
| Ar trijkāji*1 |  *5*6 |
*4 |  *5*6 |
*4 | |||
- 1: Intervāla foto filmas ierakstīšanai tiek attēlota ikona, kas apzīmē objektus, kas nav cilvēki, pat ja tādi ir noteikti.
- 2: Netiek attēlota filmas ierakstīšanas laikā.
- 3: Tiek attēlota, ja pievienotais objektīvs nodrošina informāciju par attālumu. Ja tiek izmantota pagarinājuma caurule vai makroobjektīvs, attēlotā ikona var neatbilst faktiskajiem fotografēšanas apstākļiem.
- 4: Tiek attēlotas uzņemšanas apstākļu ikonas, kas izvēlētas no tām, ko var noteikt.
- 5: Tiek attēlota, ja spēkā ir visi šie nosacījumi.
Uzņemšanas apstākļi ir tumši, tā ir nakts aina, un kamera ir nostiprināta uz trijkāja. - 6: Tiek attēlota, ja kamerai pievienots jebkurš no šiem objektīviem.
- EF300mm f/2.8L IS II USM
- EF400mm f/2.8L IS II USM
- EF500mm f/4L IS II USM
- EF600mm f/4L IS II USM
- Objektīvi ar Image Stabilizer (Attēla stabilizatoru), kas izlaisti 2012. gadā un vēlāk.
- Ja ir spēkā gan *5, gan *6 aprakstītie nosacījumi, tiek izmantots ilgāks ekspozīcijas laiks.
Piezīme
- Attēlotā ikona zināmos apstākļos var neatbilst faktiskajiem uzņemšanas apstākļiem.
Demonstrēšanas ekrāns
Ikreiz, kad tiek nospiesta poga , mainās informācijas attēlojums.
- Attēloti tiek tikai pašreizējie iestatījumi.

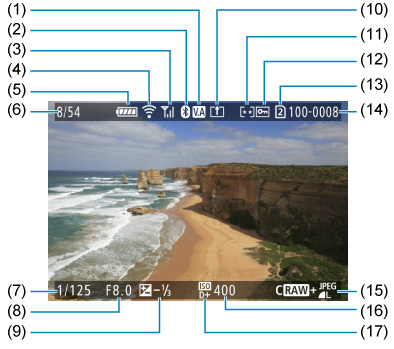

Pamatinformācijas attēlojums fotoattēliem
- (1) HDR skata palīgs
- (2) Bluetooth funkcija
- (3) Bezvadu signāla stiprums
- (4)Wi-Fi funkcija
- (5) Akumulatora uzlādes līmenis
- (6) Pašreizējā attēla nr./attēlu kopskaits/atrasto attēlu skaits
- (7) Ekspozīcijas laiks
- (8) Diafragmas atvēruma vērtība
- (9) Ekspozīcijas kompensācijas apjoms
- (10) Jau nosūtīts uz datoru/viedtālruni
- (11) Vērtējums
- (12) Attēlu aizsardzība
- (13) Kartes nr.
- (14) Mapes nr.–faila nr.
- (15) Attēla kvalitāte/rediģēts attēls/apgriešana/kadra izņemšana
- (16) ISO jutība
- (17) Gaišo zonu mērījuma prioritāte
Brīdinājums
- Ja attēls ir uzņemts ar citu kameru, daļa uzņemšanas informācijas var netikt attēlota.
- Ar šo kameru uzņemtus attēlus var nebūt iespējams demonstrēt citās kamerās.

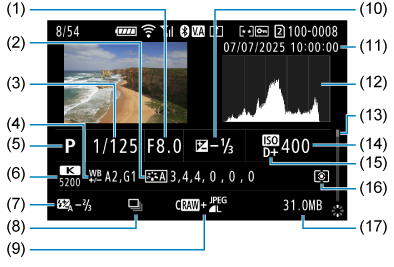

Detalizētas informācijas attēlojums fotoattēliem 1
- (1) Diafragmas atvēruma vērtība
- (2) Attēla stils (attēla īpašības/iestatījumu informācija)
- (3) Ekspozīcijas laiks
- (4) Baltā balansa korekcija/vairākkadru dublēšana
- (5) Uzņemšanas režīms/daudzkārtēja ekspozīcija/kadra izņemšana
- (6) Baltā balanss
- (7) Zibspuldzes ekspozīcijas kompensācijas lielums/atstarota zibspuldzes gaisma
- (8) Pirmais ainas attēls
- (9) Attēla kvalitāte/rediģēts attēls/apgriešana
- (10) Ekspozīcijas kompensācijas apjoms
- (11) Uzņemšanas datums un laiks
- (12) Histogramma (gaišums/RGB)
- (13) Ritjosla
- (14) ISO jutība
- (15) Gaišo zonu mērījuma prioritāte
- (16) Mērīšanas režīms
- (17) Faila lielums
- Vienkāršības labad ir izlaisti skaidrojumi tiem elementiem, kas ir iekļauti arī Pamatinformācijas attēlojums fotoattēliem; tie šeit nav parādīti.
- Attēliem, kas uzņemti kā RAW+JPEG/HEIF attēli, tiek norādīts RAW faila lielums.
- Attēliem, kas uzņemti ar iestatītu malu attiecību () un attēla kvalitātes iestatījumu RAW vai RAW+JPEG, tiek attēlotas līnijas, kas norāda attēla laukumu.
- Attēli ar pievienotu informāciju par apgriešanu tiek attēloti apgriezti.
- Fotografējot ar zibspuldzi bez zibspuldzes ekspozīcijas kompensācijas, tiek attēlots [
]. - [
] apzīmē attēlus, kas uzņemti, fotografēšana ar atstarotu zibspuldzes gaismu - [
] apzīmē attēlus, kas uzņemti ar daudzkārtēju ekspozīciju. - [
] apzīmē intervāla foto filmu pārbaudes attēlus. - [
] apzīmē attēlus, kas izveidoti un saglabāti, veicot RAW attēlu apstrādi, samazināšanu, apgriešanu, HEIF attēlu pārveidošanu par JPEG attēliem vai kadra izņemšanu. - [
] apzīmē attēlus, kas apgriezti un pēc tam saglabāti. - Par JPEG pārveidotie HEIF attēli tiek atzīmēti ar [
].

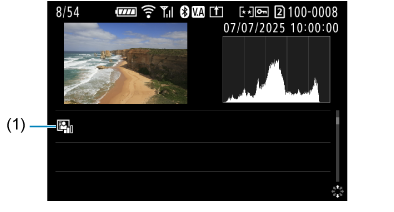

Detalizētas informācijas attēlojums fotoattēliem 2
- (1) Auto Lighting Optimizer (Automātiskais apgaismojuma optimizators)
- Vienkāršības labad ir izlaisti skaidrojumi tiem elementiem, kas ir iekļauti arī Pamatinformācijas attēlojums fotoattēliem un Detalizētas informācijas attēlojums fotoattēliem 1; tie šeit nav parādīti.

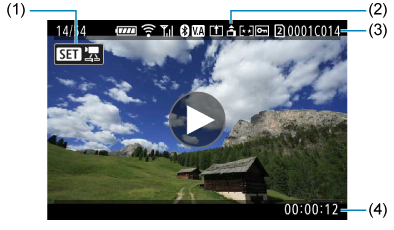

Pamatinformācijas attēlojums filmām
- (1) Filmas demonstrēšana
- (2) Filmas orientācijas informācija
- (3) Lentes un klipa numuri
- (4) Ierakstīšanas laiks/laika kods
- Vienkāršības labad ir izlaisti skaidrojumi tiem elementiem, kas ir iekļauti arī Pamatinformācijas attēlojums fotoattēliem; tie šeit nav parādīti.
Detalizētas informācijas attēlojums filmām 1
- (1) Uzņemšanas režīms
- (2) Filmas ierakstīšanas izmēri
- (3) Kadru ātrums (demonstrēšanas laikā)
- (4) Saspiešanas metode
- (5) Attēla stils (attēla īpašības/iestatījumu informācija)/krāsu filtrs/pielāgots attēls
- (6) Ierakstīšanas laiks/laika kods
- (7) Bitu pārraides ātrums
- Vienkāršības labad ir izlaisti skaidrojumi tiem elementiem, kas ir iekļauti arī Pamatinformācijas attēlojums fotoattēliem, Detalizētas informācijas attēlojums fotoattēliem 1 un Pamatinformācijas attēlojums filmām; tie šeit nav parādīti.
- Palēninātas/paātrinātas filmas kadru ātrums tiek attēlots ierakstīšanas (pa kreisi) un demonstrēšanas (pa labi) laikā.
Piezīme
- Filmu demonstrēšanas laikā iestatījuma [Sharpness/Asums] parametriem [Fineness/Smalkums] un [Threshold/Slieksnis] sadaļā Attēla stils ir atzīme [*, *].
Detalizētas informācijas attēlojums filmām 2
- (1) Filmas faila nosaukums
- (2) Aizstājējfilma
- (3) Filmas automātiskais līmenis
- (4) Image Stabiliser (Attēla stabilizators) (filmas digitālais IS)
- (5) Filmas ierakstīšanas formāts
- Vienkāršības labad ir izlaisti skaidrojumi tiem elementiem, kas ir iekļauti arī Pamatinformācijas attēlojums fotoattēliem, Detalizētas informācijas attēlojums fotoattēliem 1, Detalizētas informācijas attēlojums fotoattēliem 2, Pamatinformācijas attēlojums filmām un Detalizētas informācijas attēlojums filmām 1; tie šeit nav parādīti.
