Akumulatora roktura izmantošana

Ar vertikālai uzņemšanai paredzētām pogām un ripām aprīkotais akumulatora rokturis BG-R20 ir kameras papildu piederums, kas var barot kameru no diviem akumulatoriem.

  1. Noņemiet kontaktu aizsargvāciņus.

    • Noņemiet akumulatora roktura kontaktu aizsargvāciņus (1) un (2).
    • Pievienojiet akumulatora roktura kontaktu aizsargvāciņu (1) pie (2) uzglabāšanai.

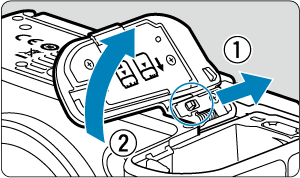

  2. Noņemiet akumulatora nodalījuma vāciņu.

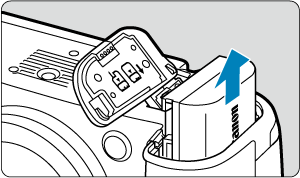

    • Izslēdziet kameru, pirms izņemt akumulatoru.
    • Noņemiet akumulatoru nodalījuma vāciņu no kameras.
    • Pievienojiet vāciņu akumulatora rokturim.
    • Lai noņemtu vāciņu, pabīdiet slēgu, lai to atbrīvotu, veicot pievienošanas darbības apgrieztā secībā.

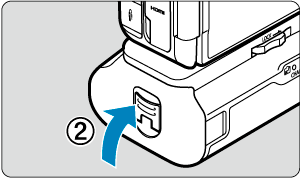

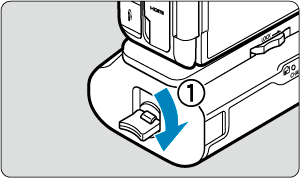

  3. Pievienojiet un fiksējiet akumulatora rokturi.

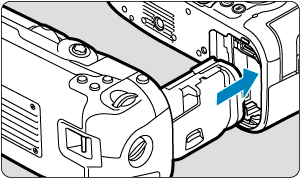

    • Ievietojiet akumulatora roktura kontaktus kamerā un grieziet atbrīvošanas ripu, lai fiksētu akumulatora rokturi.

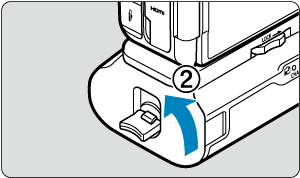

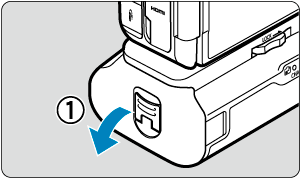

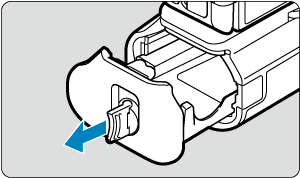

  4. Izņemiet akumulatora kaseti.

Brīdinājums

  • Akumulatora nodalījuma vāciņu pievienojot atpakaļ kamerai, pievienojiet to atvērtu vismaz 90° leņķī.
  • Nepieskarieties kameras vai akumulatora roktura kontaktiem.
  • Lai gan var izmantot arī akumulatora rokturi BG-R20EP (nopērkams atsevišķi), vadu LAN savienojums nav pieejams.

Akumulatoru ievietošana

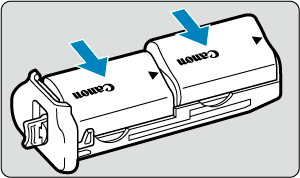

  1. Ievietojiet akumulatorus.

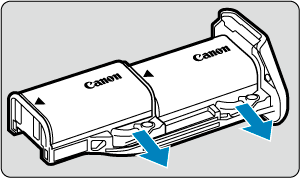

    • Ievietojiet akumulatorus, kā norādīts attēlā.
    • Ja tiek izmantots tikai viens akumulators, to var ievietot jebkurā no abām pozīcijām.

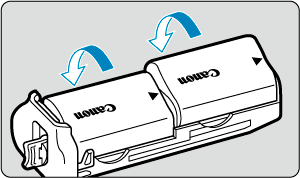

    • Lai fiksētu akumulatorus, spiediet tos bultiņu virzienā, līdz tie fiksējas.

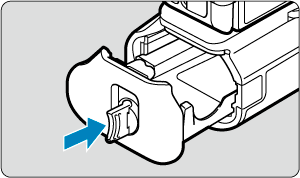

    • Lai izņemtu akumulatorus, slidiniet akumulatora kasetes slēgu bultiņu virzienā.

  2. Ievietojiet akumulatora kaseti.

    • Ievietojiet akumulatora kaseti līdz galam, lai to fiksētu.

Brīdinājums

  • Ievietojot akumulatorus, pārliecinieties, ka elektriskie kontakti ir tīri. Netīrumus no kontaktiem noslaukiet ar mīkstu drāniņu.
  • Ievietojiet akumulatorus pēc akumulatora roktura pievienošanas kamerai. Ja akumulatora rokturis tiek pievienots kamerai ar jau ievietotiem akumulatoriem, tas var traucēt akumulatoru pārbaudes rezultāta pareizam attēlojumam.
  • Pirms atvienot akumulatora rokturi, izslēdziet kameru un izņemiet akumulatorus.
  • Pēc akumulatora roktura atvienošanas uzlieciet atpakaļ akumulatora roktura kontaktu aizsargvāciņus. Ja akumulatora rokturi kādu laiku neizmantosit, izņemiet akumulatorus.
  • Glabājiet piederumu tīru, bez netīrumiem, putekļiem, ūdens vai sāls.
  • Ja tiek attēlots kļūdas ziņojums par datu apmaiņu ar akumulatoru, kad ir pievienots akumulatora rokturis, sekojiet norādījumiem kļūdas ziņojumā. Ja kamerai zūd barošana, pārinstalējiet akumulatora kaseti un restartējiet kameru.
  • Ja tiek parādīts akumulatora sakaru kļūdas paziņojums, veiciet paziņojumā norādītās darbības, tad izslēdziet kameru un vēlreiz pievienojiet akumulatora rokturi.

Sadzīves maiņstrāvas kontaktrozetes izmantošana

  1. Pievienojiet līdzstrāvas pāreju.

    • Pievienojiet līdzstrāvas pāreju DR-E6P (nopērkams atsevišķi) tāpat kā akumulatorus.
    • Ievietojiet līdzstrāvas pārejas vadu akumulatora kasetes vada gropē.
    • Ievietojiet akumulatora kaseti līdz galam, lai to fiksētu.

  2. Pievienojiet akumulatora kaseti.

    • Izvelciet vada galu cauri vada atverei.

  3. Pievienojiet līdzstrāvas pāreju USB strāvas adapterim.

    • Cieši ievietojiet līdzstrāvas pārejas ligzdā USB strāvas adaptera PD-E2 (nopērkams atsevišķi) spraudni.

    Piezīme

    • Lai novērstu atvienošanos, izmantojiet kabeļu saiti un nostipriniet līdzstrāvas pārejas un USB strāvas adaptera vadus, kā parādīts attēlā.

  4. Pievienojiet strāvas vadu.

    • Pievienojiet USB strāvas adapterim strāvas vadu un iespraudiet vada otru galu strāvas kontaktrozetē.

Brīdinājums

  • Kamēr kamera ir ieslēgta, nepievienojiet un neatvienojiet strāvas vadu vai spraudni, un neatvienojiet akumulatora kaseti.
  • Sekojiet, lai līdzstrāvas pārejas vads neieķertos starp akumulatora rokturi un akumulatora kaseti.

Pogu un ripu darbības

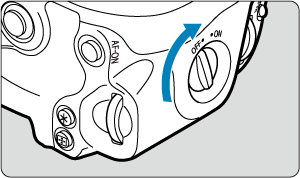

  • Lai lietotu pogas un ripas, pārslēdziet vertikālā tvēriena roktura ieslēgšanas/izslēgšanas slēdzi (3) uz ON.
  • Pogas un ripas lieto tāpat kā kameras pogas un ripas.
  1. (1) Daudzfunkciju Daudzfunkciju poga
  2. (2) Aizslēga poga
  3. (3) Vertikālā tvēriena roktura ieslēgšanas/izslēgšanas slēdzis
  4. (4) Galvenā ripa Galvenā ripa
  5. (5) Palielināt vai samazināt Palielināšanas/samazināšanas poga
  6. (6) Daudzfunkciju kontrolleris Daudzfunkciju kontrolleris
  1. (7) AF palaišana AF palaišanas poga
  2. (8) Ātrās vadīklas 2. ripa Ātrās vadīklas 2. ripa
  3. (9) AE fiksācija AE fiksācijas/FE fiksācijas poga
  4. (10) AF punkta izvēle AF punkta izvēles poga

USB strāvas adaptera izmantošana kameras uzlādei/barošanai

Izmantojot USB strāvas adapteri PD-E2 (nopērkams atsevišķi), var lādēt akumulatora bloku LP-E6P, neizņemot to no akumulatora roktura. Kameru var arī barot.

Uzlāde

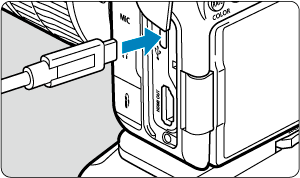

  1. Pievienojiet USB strāvas adapteri.

    • Kad kameras ieslēgšanas/izslēgšanas slēdzis ir pārslēgts uz Power off (Izslēgšana), iespraudiet USB strāvas adaptera spraudni līdz galam kameras digitālajā pieslēgvietā.

  2. Uzlādējiet akumulatoru.

    • Pievienojiet USB strāvas adapterim strāvas vadu un iespraudiet vada otru galu strāvas kontaktrozetē.
    • Uzlāde sākas, un iedegas akumulatora roktura uzlādes indikators.
    • Kad uzlāde ir pabeigta, uzlādes indikators nodziest.

Barošana

Lai barotu kameru, neuzlādējot akumulatorus, pārslēdziet kameras ieslēgšanas/izslēgšanas slēdzi uz Ieslēgšana. Tomēr akumulatoru lādēšana turpinās automātiskās strāvas izslēgšanas laikā.

Kad notiek barošana, akumulatora uzlādes līmeņa indikators ir pelēks.

Lai pārslēgtu kameru no barošanas uz uzlādi, pārslēdziet kameras ieslēgšanas/izslēgšanas slēdzi uz Power off (Izslēgšana).

Brīdinājums

  • Kameru nevar barot bez akumulatora bloka akumulatora rokturī.
  • Uzlāde nav iespējama, ja ir ievietots LP-E6P un pievienota līdzstrāvas pāreja DR-E6P.
  • Kad akumulatori ir tukši, adapters tos uzlādē. Tad elektrība netiek piegādāta kamerai.
  • Lai aizsargātu akumulatora bloku un uzturētu to optimālā stāvoklī, nelādējiet to bez pārtraukuma ilgāk par 24 stundām.
  • Uzlādēti akumulatori pamazām zaudē uzlādes līmeni arī tad, ja tie netiek lietoti.
  • Ja uzlādes indikators neiedegas vai uzlādes laikā rodas problēma (uz kuru norāda mirgojošs uzlādes indikators), atvienojiet strāvas vadu, atkārtoti ievietojiet akumulatoru un pagaidiet dažas minūtes, pirms atkal pievienot vadu. Ja problēma saglabājas, nogādājiet kameru tuvākajā Canon servisa centrā.
  • Nepieciešamais lādēšanas laiks un uzlādes apjoms mainās atkarībā no vides temperatūras un atlikušās ietilpības.
  • Drošības apsvērumu dēļ uzlāde zemā temperatūrā prasa vairāk laika.
  • Atlikušais akumulatora uzlādes līmenis var samazināties, kad kamera tiek barota ar strāvu. Lai neiztērētu visu akumulatora enerģiju, izmantojiet pilnībā uzlādētu akumulatoru.
  • Pirms USB strāvas adapteru atvienošanas iestatiet kameras ieslēgšanas/izslēgšanas slēdzi uz Power off (Izslēgšana).
  • Lietotāji apstiprina, ka ar dažiem mazumtirdzniecībā pieejamiem strāvas adapteriem kameru var gan uzlādēt, gan barot. Plašāku informāciju meklējiet Canon vietnē ().
  • Varat arī uzlādēt akumulatora bloku LP-E6NH/LP-E6N ().

Piezīme

  • Vienlaicīgi var uzlādēt arī vienu LP-E6P akumulatoru.
