Pielāgoti attēli

Pielāgoto attēlu faili kamerā ļauj pielāgot krāsu toņus filmu uzņemšanā, izmantojot iestatījumu kombinācijas (gamma/krāstelpa, krāsu matrica un skatīšanās faili), pamatā lai sagatavotos pēcuzņemšanas apstrādei.

  • Varat izvēlēties pielāgota attēla failu, lai ierakstītu filmas ar vēlamajiem attēla parametriem.
  • Iepriekš iestatītus pielāgotu attēlu failus var rediģēt, lai izveidotu jaunus.
  • Lai pielāgotu filmas krāsu toņus, varat reģistrēt skatīšanās failus.

Brīdinājums

  • Pielāgotu attēlu izmantošana var mainīt mērīšanas līmeni.

Pielāgotu attēlu failu izvēle

  1. Izvēlieties [Uzņemšana: Custom Picture/Uzņemšana: Pielāgots attēls] ().

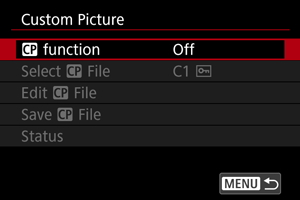

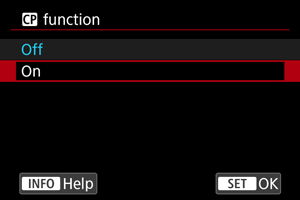

  2. Izvēlieties [Pielāgots attēls function/Pielāgots attēls funkcija].

  3. Izvēlieties [On/Iesl.].

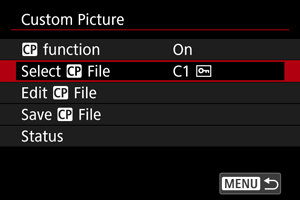

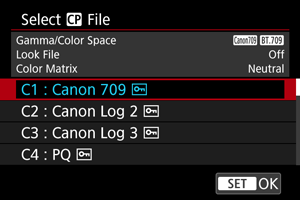

  4. Izvēlieties [Select Pielāgots attēlsFile/Izvēlēties Custom Picture failu].

  5. Izvēlieties pielāgotā attēla failu.

    Pielāgota attēla fails Gamma/krāstelpa Skatīšanās fails Krāsu matrica Kopsavilkums
    C1: Canon 709 Canon 709 / BT.709 Off (Izsl.) Neutral (Neitrāls)

    Plašāks dinamiskais diapazons nekā BT.709 Standard

    Piemērots demonstrēšanai ar BT.709 saderīgos monitoros

    Piemērots arī izmantošanai bez pēcapstrādes

    C2: Canon Log 2 Canon Log 2 / C.Gamut Off (Izsl.) Neutral (Neitrāls)

    Izmanto Canon Log 2 gammu; nepieciešama pēcapstrāde

    Labāka tonalitāte tumšos attēla apgabalos nekā Canon Log 3

    C3: Canon Log 3 Canon Log 3 / C.Gamut Off (Izsl.) Neutral (Neitrāls)

    Izmanto Canon Log 3 gammu; nepieciešama pēcapstrāde

    Saglabā Canon Log parametrus, paplašinot dinamisko diapazonu

    C4: PQ PQ / BT.2020 Off (Izsl.) Neutral (Neitrāls) Izmanto HDR gamma līkni, kas ir saderīga ar ITU-R BT.2100 (PQ) standartu (8 bitu ierakstīšanā līdzvērtīgu ITU-R BT.2100 (PQ) standartam)
    C5: HLG HLG / BT.2020 Off (Izsl.) Neutral (Neitrāls) Izmanto HDR gamma līkni, kas ir saderīga ar ITU-R BT.2100 (HLG) standartu (8 bitu ierakstīšanā līdzvērtīgu ITU-R BT.2100 (HLG) standartam)
    C6: BT.709 Standard BT.709 Standard / BT.709 Off (Izsl.) Video

    Piemērots demonstrēšanai ar BT.709 saderīgos monitoros

    Izmanto ar ITU-R BT.709 stand. saderīgu gamma līkni

    C7 līdz C20 (Lietotāja 07 līdz Lietotāja 20) Canon 709 / BT.709 Off (Izsl.) Neutral (Neitrāls)

    Plašāks dinamiskais diapazons nekā BT.709 Standard

    Piemērots demonstrēšanai ar BT.709 saderīgos monitoros

    Piemērots arī izmantošanai bez pēcapstrādes

Pielāgotu attēlu rediģēšana

Varat rediģēt iestatījumus izvēlētajā pielāgotā attēla failā.

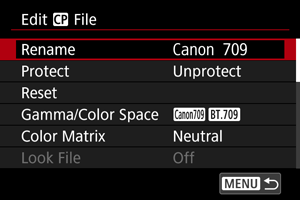

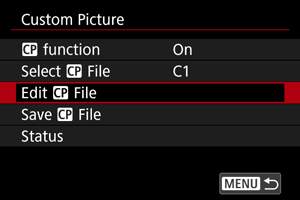

  1. Izvēlieties [Edit Pielāgots attēlsFile/Rediģēt Custom Picture failu].

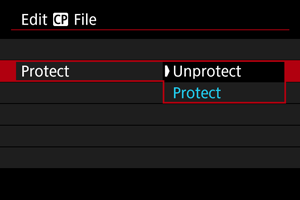

    • Lai rediģētu aizsargātu ([Aizsargāts]) pielāgota attēla failu, izvēlieties [Unprotect/Neaizsargāt] pie [Protect/Aizsargāt], lai iespējotu rediģēšanu.
  2. Rediģējiet iestatījumus pēc vajadzības.

    • Izvēlieties rediģējamo iestatījumu, tad pielāgojiet to parādītajā ekrānā ().
    • Lai saglabātu rediģētu pielāgota attēla failu ar jaunu nosaukumu, izvēlieties [Rename/Pārsaukt] un ievadiet nosaukumu.
    • Lai atiestatītu rediģēšanu, izvēlieties [Reset/Atiestatīt], tad izvēlieties pielāgotā attēla failu atiestatīšanai.
    • Norādes skatīšanās failiem sk. Skatīšanās failu izmantošana.
  3. Aizsargājiet attēlu.

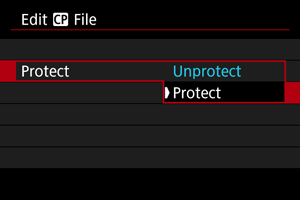

    • Kad esat beidzis rediģēt, izvēlieties [Protect/Aizsargāt].

Pielāgotu attēlu iestatīšanas vienumi

Izvēlnē [Edit Pielāgots attēlsFile/Rediģēt Custom Picture failu] var iestatīt tālāk minētos vienumus.

Iestatāmais vienums Apraksts

Gamma/Color Space (Gamma/krāstelpa)

Iestatiet gamma līknes un krāstelpas kombināciju

Gamma

(1) Izvade

(2) Ievade

Canon Log 2

Gamma ar bagātīgāku gradāciju tumšos attēla apgabalos nekā Canon Log 3

Nepieciešama attēla apstrāde pēcapstrādē

Canon Log 3

Gamma, kas saglabā Canon Log raksturlielumus, bet ar paplašinātu dinamisko diapazonu

Nepieciešama attēla apstrāde pēcapstrādē

PQ HDR gamma, kas ir saderīga ar ITU-R BT.2100 (PQ) standartu (8 bitu ierakstīšanā līdzvērtīgu ITU-R BT.2100 (PQ) standartam)
HLG HDR gamma, kas ir saderīga ar ITU-R BT.2100 (HLG) standartu (8 bitu ierakstīšanā līdzvērtīgu ITU-R BT.2100 (HLG) standartam)
BT.709 standarta

Ar ITU-R BT.709 standartu saderīga gamma

Piemērots demonstrēšanai ar BT.709 saderīgos monitoros

Canon 709

Gamma ar plašu dinamisko diapazonu, kas ir piemērota arī bez pēcapstrādes

Piemērots demonstrēšanai ar BT.709 saderīgos monitoros

Krāstelpa C.Gamut

Canon izstrādāta krāstelpa, kas balstīta uz attēla sensora īpašībām, pārklājot plašāku krāsu gammu, nekā BT.2020

Ieteicams izmantot, pārveidojot uz ACES2065-1 krāstelpu

BT.2020 Ar ITU-R BT.2020 standartu UHDTV (4K/8K) saderīga krāstelpa
BT.709 Ar sRGB standartu saderīga standarta krāstelpa
Iestatāmais vienums Apraksts

Color Matrix (Krāsu matrica)

Krāsu atveidojuma iestatījums

Neutral (Neitrāls) Uzticama krāsu atveide
Production Camera (Kameras izskats) Kinematogrāfiska krāsu atveide
Video (Video) Krāsu atveide ar kontrastu televīzijas pārraidei

Look File (Skatīšanās fails)

Skatīšanās failu izmantošana

On (Iesl.) Iespējo krāsu pielāgošanu atbilstoši skatīšanās failiem
Off (Izsl.) Atspējo krāsu pielāgošanu atbilstoši skatīšanās failiem

Look File Setup (Skatīšanās faila iestatīšana)

Skatīšanās faila reģistrācija/dzēšana

Register (Reģistrēt) Reģistrē skatīšanās failus (.cube formāts) pielāgotiem attēliem
Delete (Dzēst) Dzēš pielāgotiem attēliem reģistrētos skatīšanās failus

HLG Color (HLG krāsas)

HLG krāsu iestatījums

Pieejams, ja [Gamma/Color Space / Gamma/Krāstelpa] ir iestatīts uz [HLG] un krāstelpa ir [BT.2020]

BT.2100 Krāsa ir līdzvērtīga ITU-R BT.2100
Vivid (Košas krāsas) Krāsa ir līdzvērtīga "tradicionālajām krāsām" ITU-R BT.2390 krāstelpā

Black (Melns)

Melnās krāsas līmeņa pielāgošana

Nav pieejama, ja [Gamma/Color Space / Gamma/Krāstelpa] iestatīts uz [Canon Log 2] vai [Canon Log 3]

Master Pedestal (Galvenais iestatījums) –50 līdz +50 Palielina vai samazina melnā līmeni. Augstākas vērtības padara gaišākas tumšās attēla zonas, bet samazina kontrastu. Negatīvās vērtības melnos toņus padara tumšāku.

Master Black Red (Melnā-sarkanā iestatījums)

Master Black Green (Melnā-zaļā iestatījums)

Master Black Blue (Melnā-zilā iestatījums)

–50 līdz +50 Koriģē sarkanās, zaļās vai zilās krāsas atspīdumu melnajā krāsā
Iestatāmais vienums Apraksts

Black Gamma (Melnā gamma)

Zemākās gamma līknes korekcija tumšākajām attēla zonām

Paaugstina vai pazemina gamma līknes melno daļu tālāk norādītajā diapazonā

Pieejams, ja [Gamma/Color Space / Gamma/Krāstelpa] iestatīts uz [BT.709 Standard/BT.709 Standarta]

(1) Izvade

(2) Ievade

(3) Punkts

(4) Līmenis

(5) Diapazons

Level (Līmenis) –50 līdz +50 Iestata zemākās gamma līknes augstumu
Range (Diapazons) –20 līdz +50 Iestata korekcijas diapazonu attiecībā pret [Point/Punkts]
Point (Punkts) Iestata verteksa pozīciju

Low Key Saturation (Zemas pakāpes piesātinājums)

Krāsu piesātinājuma pielāgošana tumšās attēla zonās

Activate (Aktivizēt) On (Iels.), Off (Izsl.) Pielāgošana ir iespējota, ja iestatīts [On/Iesl.]
Level (Līmenis) –50 līdz +50 Iestata pielāgošanas apjomu
Iestatāmais vienums Apraksts

Knee (Pagrieziena punkts)

Gaišo attēla zonu saspiešana, lai novērstu apgrieztas gaišās zonas

Pieejams, ja [Gamma/Color Space / Gamma/Krāstelpa] iestatīts uz [BT.709 Standard/BT.709 Standarta]

(1) Izvade

(2) Ievade

Slīpums

Punkts

Activate (Aktivizēt) On (Iels.), Off (Izsl.) Katra iestatījuma pelāgošana ir iespējota, ja iestatīts [On/Iesl.]
Slope (Slīpums) –35 līdz +50 Pielāgo slīpumu virs pagrieziena
Point (Punkts) 50 līdz 109 Pielāgo pagrieziena punktu
Saturation (Piesātinājums) –10 līdz +10 Pielāgo krāsu piesātinājumu gaišās attēla zonās
Iestatāmais vienums Apraksts

Sharpness (Asums)

Asuma pielāgošana

Level (Līmenis) –10 līdz +50 Palielina vai samazina kontūru asuma līmeni
Detail Frequency (Detalizācijas frekvence) –8 līdz +8

Iestata centrālo frekvenci kontūru uzlabošanai

Augstāka vērtība palielina frekvenci, padarot attēlus asākus

Coring Level (Kontrasta līmenis) –30 līdz +50

Iestata kontrasta slieksni starp malu un apkārtējo attēla laukumu, kas nosaka malas uzlabojumu.

Augstākas vērtības neļauj uzsvērt smalkas detaļas, samazinot troksni

Limit (Ierobežojums) –50 līdz +50 Ierobežo kontūru uzlabošanas apjomu

Noise Reduction (Trokšņa mazināšana)

Attēla trokšņa mazināšana

Automatic (Automātiski) On (Iels.), Off (Izsl.) Automātiski pielāgota, ja iestatīts uz [On/Iesl.]
Spatial Filter (Telpiskais filtrs) Off (Izsl.), 1 līdz 12

Samazina troksni, visam attēlam piemērojot izplūdušam fokusam līdzīgu efektu

Lai gan artefakti netiek radīti, attēls kopumā tiek mīkstināts, ja ir iestatīta opcija, kas nav [Off/Izsl.].

Frame Correlation (Rāmja korelācija) Off (Izsl.), 1 līdz 3

Samazina troksni, salīdzinot pašreizējos un iepriekšējos attēlus (laukus), ja iestatīta vērtība, kas nav Izslēgts

Lai gan šķietamā izšķirtspēja netiek ietekmēta, kustīgi objekti var radīt artefaktus

Skin Detail (Ādas detalizācija)

Ādu mīkstinoši iestatījumi

Kontrolē ādas toņa noteikšanu un trokšņa mazināšanu

Noteiktie ādas toņa apgabali tiek attēloti ar svītru rakstu

Effect Level (Efekta līmenis) Off (Izsl.), Low (Zems), Middle (Vidējs), High (Augsts) Iestata ādu mīkstinošā filtra līmeni ar [High/Augsts] kā augstāko līmeni
Hue (Nokrāsa) –16 līdz +16 Iestata noteicamā ādas toņa nokrāsu
Chroma (Piesātinājums) 0 līdz 31 Iestata noteicamā ādas toņa piesātinājumu
Area (Zona) Iestata noteicamā ādas toņa krāsas diapazonu
Y Level (Y līmenis) Iestata noteicamā ādas toņa gaišumu

Color Matrix Tuning (Krāsu matricas pielāgošana)

Attēla krāsas toņu pielāgošana

Gain (Intensitāte) –50 līdz +50 Pielāgo krāsas intensitāti
Phase (Fāze) –18 līdz +18 Pielāgo nokrāsu
R-G –50 līdz +50 Regulē nokrāsu no ciānzilas uz zaļu un no sarkanas uz fuksīnsarkanu
R-B Regulē nokrāsu no ciānzilas uz zilu un no sarkanas uz dzeltenu
G-R Regulē nokrāsu no fuksīnsarkanas uz sarkanu un no zaļas uz ciānzilu
G-B Regulē nokrāsu no fuksīnsarkanas uz zilu un no zaļas uz dzeltenu
B-R Regulē nokrāsu no dzeltenas uz sarkanu un no zilas uz ciānzilu
B-G Regulē nokrāsu no dzeltenas uz zaļu un no zilas uz fuksīnsarkanu
Iestatāmais vienums Apraksts

Color Correction (Krāsas korekcija)

Iestatījumi, lai koriģētu attēla apgabalus ar noteiktām krāsu īpašībām

Attiecīgi tiek noteiktas korekcijas vietas

Ja iestatījumi ir konfigurēti, nenoteiktie apgabali tiek parādīti neitrālās krāsās (izņemot, ja tiek pielāgots [Area A Revision Level/A zonas pārskatīšanas līmenis], [Area B Revision Level/B zonas pārskatīšanas līmenis], [Area A Revision Phase/A zonas pārskatīšanas fāze] un [Area B Revision Phase/B zonas pārskatīšanas fāze])

Select Area (Zonas izvēle) Off (Izsl.), Area A (A zona), Area B (B zona), Area A&B (A&B zona)

Norāda zonas (A vai B) krāsu korekcijai

A zona tiek koriģēta, ja iestatīts [Area A/A zona]

B zona tiek koriģēta, ja iestatīts [Area B/B zona]

Abas zonas tiek koriģētas, ja iestatīts [Area A&B/A&B zona]

Area A Setting Phase 0 līdz 31 Iestata A zonas krāsu fāzi
Area B Setting Phase Iestata B zonas krāsu fāzi
Area A Setting Chroma Iestata A zonas piesātinājumu
Area B Setting Chroma Iestata B zonas piesātinājumu
Area A Setting Area Iestata A zonas krāsu diapazonu
Area B Setting Area Iestata B zonas krāsu diapazonu
Area A Setting Y Level Iestata A zonas gaišumu
Area B Setting Y Level Iestata B zonas gaišumu
Area A Revision Level –50 līdz +50 Iestata korekcijas apjomu piemērošanai A zonas piesātinājumam
Area B Revision Level Iestata korekcijas apjomu piemērošanai B zonas piesātinājumam
Area A Revision Phase –18 līdz +18 Iestata korekcijas apjomu piemērošanai A zonas krāsu fāzei
Area B Revision Phase Iestata korekcijas apjomu piemērošanai B zonas krāsu fāzei

Other Functions (Citas funkcijas)

[Over 100%/Pāri 100%] nosaka, kā kamera apstrādā signālus, kas pārsniedz 100%

Pieejams, ja [Gamma/Color Space / Gamma/Krāstelpa] iestatīts uz [BT.709 Standard/BT.709 Standarta]

Over 100% (Pāri 100%) Through (Viss) Nemodificēta izvade
Press (Saspiest) Saspiež signālus līdz 108%, lai tie būtu 100% līmenī
Clip (Apgriezt) Atmet signālu daļas, kas pārsniedz 100%

Pielāgotu attēlu iestatījumu pārbaude

Varat pārskatīt pielāgoto attēlu failu iestatījumus izvēlnē [Custom Picture/Pielāgots attēls].

  1. Izvēlieties pielāgotā attēla failu ().

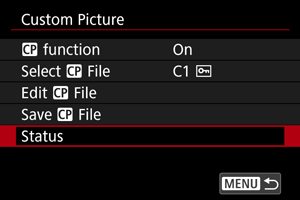

  2. Ekrānā [Custom Picture/Pielāgots attēls] izvēlieties [Status/Statuss].

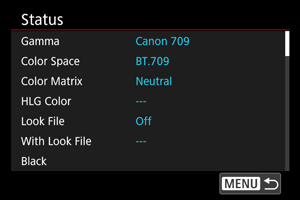

  3. Pārbaudiet iestatījumus.

Pielāgotu attēlu failu saglabāšana un ielāde

Rediģētus pielāgoto attēlu failus var saglabāt kartē un izmantot citās tāda paša modeļa kamerās.

  1. Izvēlieties pielāgotā attēla failu saglabāšanai ().

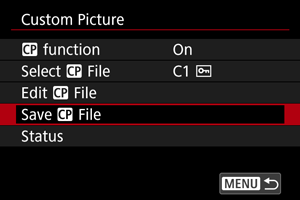

  2. Ekrānā [Custom Picture/Pielāgots attēls] izvēlieties [Save Pielāgots attēlsFile/Saglabāt Custom Picture failu].

  3. Izvēlieties opciju.

    • Save to card (Saglabāt kartē)

      Saglabā rediģēto pielāgotā attēla failu. Izvēlieties galamērķi, pēc tam izvēlieties [OK/Apstiprināt].

      Var saglabāt līdz 20 failiem. Saglabājot failu, tiek parādīts [New File/Jauns fails], ja vien nav jau nav saglabāti vairāk nekā 20 faili. Ja 20 faili ir saglabāti, tie tiek pārrakstīti ar jaunajiem failiem, kurus saglabājat.

    • Load from card (Ielādēt no kartes)

      Ielādē pielāgotā attēla failu no kartes. Izvēlieties failu ielādei, tad izvēlieties [OK/Apstiprināt].

Skatīšanās failu izmantošana

Varat reģistrēt 17 vai 33 režģu 3D LUT failus .cube formātā no Blackmagic Design lietojumprogrammas DaVinci Resolve kā skatīšanās failus pielāgoto attēlu failos, lai pielāgotu ierakstīto filmu krāsu toni.

Skatīšanās failu reģistrēšana

Pirms sākat, reģistrējamais skatīšanās fails ir jākopē uz kartes.

  1. Ievietojiet karti kamerā.

  2. Izvēlieties pielāgotā attēla failu ().

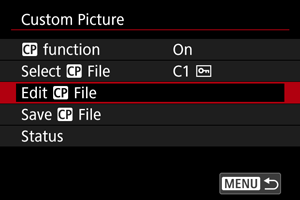

  3. Izvēlieties [Edit Pielāgots attēlsFile/Rediģēt Custom Picture failu].

    • Lai rediģētu aizsargātu ([Aizsargāts]) pielāgota attēla failu, izvēlieties [Unprotect/Neaizsargāt] pie [Protect/Aizsargāt], lai iespējotu rediģēšanu.
    • Ja vienlaicīgi reģistrējat pielāgotā attēla failu un skatīšanās failu, apstrādājiet skatīšanās failu kā pēdējo.

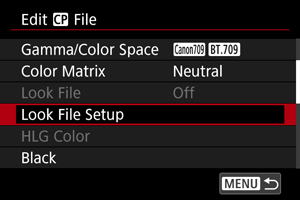

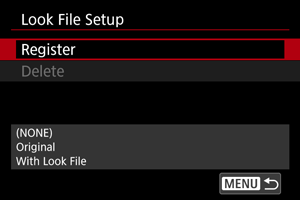

  4. Izvēlieties [Look File Setup/Skatīšanās faila iestatīšana].

  5. Izvēlieties [Register/Reģistrēt].

    • Sarakstā ir redzami kartē esošie skatīšanās faili.
  6. Izvēlieties skatīšanās failu.

  7. Pēc skatīšanās faila piemērošanas izvēlieties gammu/krāstelpu.

  8. Izvēlieties [OK/Apstiprināt].

Brīdinājums

  • Tālāk minētie skatīšanās faili nav saderīgi.

    • Ievades diapazons ārpus diapazona 0-1 galvenei (“LUT_3D_INPUT_RANGE”)
    • 2 MB vaii lielāki faili vai ar nosaukumu, kas pārsniedz 65 rakstzīmes (ieskaitot faila paplašinājumu)
    • Ar failu nosaukumiem, kas ietver neatbalstītas rakstzīmes

      Atbalstītās rakstzīmes: 0-9; a-z; A-Z, apakšsvītra (_), domuzīme (-), punkts (.) un viena bita atstarpe.

    • Datu sadaļā ir ietvertas vērtības ārpus diapazona no 0 līdz 1
  • Krāsu toņi netiks konvertēti pareizi, ja vien ievadei un izvadei netiks izmantota piemērota gamma/krāstelpa.
  • Reģistrētu skatīšanās failu nevar izmantot, ja pēc reģistrācijas maināt iestatījumus [Gamma/Color Space / Gamma/Krāstelpa], [HLG Color/HLG krāsa] vai [Over 100%/Pāri 100%].
  • Ja [Gamma/Color Space / Gamma/Krāstelpa] ir iestatīts uz [BT.709 Standard], signāli virs 100% vai zem 0% netiek izmantoti. Pirms skatīšanās failu signāliem virs 100%, kurus plānojat izmantot, reģistrēšanas izvēlieties [Press/Saspiest] iestatījumam [Over 100%/Pāri 100%].

  • Reģistrētie skatīšanās faili tiek piemēroti RAW filmu sīktēliem, bet netiek izmantoti demonstrēšanas laikā.

Skatīšanās failu izmantošana krāsu pielāgošanai

Varat izmantot reģistrētos skatīšanās failus krāsu pielāgošanai.

  1. Ekrānā [Edit Pielāgots attēlsFile/Rediģēt Custom Picture failu] izvēlieties [Look File/Skatīšanās fails].

  2. Izvēlieties [On/Iesl.].

    • Lai atspējotu krāsu pielāgošanu atbilstoši skatīšanās failiem, izvēlieties [Off/Izsl.].

Skatīšanās failu dzēšana

  1. Izvēlieties pielāgotā attēla failu ().

  2. Izvēlieties [Edit Pielāgots attēlsFile/Rediģēt Custom Picture failu].

  3. Izvēlieties [Look File Setup/Skatīšanās faila iestatīšana].

  4. Izvēlieties [Delete/Dzēst].

  5. Izvēlieties [OK/Apstiprināt].

Canon Log attēla kvalitāte

  • Izmantojot Canon Log, debesis, baltas sienas un līdzīgus objektus var ietekmēt trokšņa veidošanās vai nevienmērīga gradācija, ekspozīcija vai krāsas atkarībā no uzņemšanas apstākļiem. Arī tumšajos attēla apgabalos var būt pamanāmas joslas vai trokšņi.
  • Troksnis var kļūt pamanāmāks, ja uzlabojat kontrastu vai līdzīgā veidā rediģējat attēlus.
  • Ierakstiet dažas pārbaudes filmas un pārbaudiet rezultātus.
  • Attēla kvalitāte var uzlaboties, ja maināt ISO jutību vai pēcapstrādes laikā veicat krāsu gradāciju.

Brīdinājums

  • Ar Canon Log var būt apgrūtināta automātiskā fokusēšana pie objektiem vājā apgaismojumā vai zema kontrasta objektiem.

    Automātiskās fokusēšanas grūtības var mazināt, uzņemot ar maksimumam tuvu diafragmas atvērumu vai izmantojot gaišu objektīvu.

  • Ja iestatījums [Peripheral illum corr/Perifērā apgaismojuma korekcija] izvēlnē [Uzņemšana: Lens aberration correction/Shooting: Objektīva aberāciju korekcija] ir iestatīts uz [Enable/Iespējot], kad iestatīts Canon Log, pie attēla malām var parādīties troksnis.
  • Histogrammām ar ieslēgtu [Uzņemšana: FotoattēliFilmaDemonstrēšanaHDR/C.Log View Assist./Uzņemšana: FotoattēliFilmaDemonstrēšanaHDR/C.Log skata palīgs] nav paredzēta konvertēšana attēlošanai skata palīgā. Attēla apgabali, kas histogrammā parādīti pelēkā krāsā, aptuveni norāda neizmantotās signālu vērtības.
