Daļu nosaukumi

  1. (1) Taimera lampiņa/AF palīggaisma
  2. (2) Aizslēga poga
  3. (3) 2. daudzfunkciju poga (M-Fn 2)
  4. (4) Asuma dziļuma priekšskatījuma poga
  5. (5) Rokturis
  6. (6) Kartes slota vāciņa bloķēšanas slēdzis
  7. (7) Vertikālā tvēriena daudzfunkciju poga
  8. (8) Vertikālā tvēriena ieslēgšanas/izslēgšanas slēdzis
  9. (9) Vertikālā tvēriena galvenā ripa
  10. (10) Vertikālā tvēriena aizslēga poga
  11. (11) Kontaktligzdas vāciņš
  12. (12) RF objektīva pievienošanas marķieris
  1. (13) Objektīva stiprinājums
  2. (14) Objektīva fiksators
  3. (15) Objektīva atvienošanas poga
  4. (16) Aizslēga aizvars/Attēla sensors
  5. (17) Tālvadības pieslēgvieta
  6. (18) Kontakti
  7. (19) Vertikālā tvēriena asuma dziļuma priekšskatījuma poga
  8. (20) Vertikālā tvēriena 2. daudzfunkciju poga (M-Fn 2)
  9. (21) Trijkāja stiprinājuma vieta
  10. (22) Sērijas numurs (korpusa numurs)
  11. (23) Piederumu pozicionēšanas padziļinājums
  12. (24) Rokas siksniņas stiprinājums
  13. (25) Korpusa vāciņš
  1. (1) Acs aizsargs
  2. (2) Daudzfunkciju kontaktligzda
  3. (3) Zibspuldzes sinhronizācijas kontakti
  4. (4) Fokusa plaknes atzīme
  5. (5) Kadru uzņemšanas režīma/AF darbības izvēles poga
  6. (6) Mikrofons
  7. (7) Filmēšanas indikatora lampa
  8. (8) Zibspuldzes ekspozīcijas kompensācijas/mērīšanas režīma izvēles poga
  9. (9) Siksniņas stiprinājums
  10. (10) Ārējā mikrofona IEEJAS pieslēgvieta
  11. (11) Digitālā pieslēgvieta
  12. (12) HDMI izejas pieslēgvieta
  13. (13) Austiņu pieslēgvieta
  14. (14) Ethernet RJ-45 pieslēgvieta
  15. (15) Sinhronizācijas pieslēgvieta
  16. (16) Pieslēgvietu vāciņš
  17. (17) Akumulatora atvienošanas rokturis
  18. (18) Akumulators
  19. (19) Akumulatora nodalījuma vāciņš
  1. (20) LCD panelis
  2. (21) Baltā balanss Baltā balansa poga
  3. (22) Ekspozīcijas kompensācijas/diafragmas atvēruma vērtības iestatīšanas/laika attēlojuma poga
  4. (23) Režīmu poga
  5. (24) AF punkta izvēles poga
  6. (25) AE fiksācijas poga
  7. (26) Ātrās vadīklas 2. ripa
  8. (27) AF palaišanas poga/viedkontrolleris
  9. (28) Ātrās vadīklas poga
  10. (29) Iestatīšanas poga
  11. (30) Ieslēgšanas/izslēgšanas/daudzfunkciju bloķēšanas slēdzis
  12. (31) Vertikālā tvēriena AF palaišanas poga/Viedkontrolleris
  13. (32) Skaļrunis
  14. (33) Ekrāns
  15. (34) Tīkla indikators
  16. (35) Aizmugurējais sensors
  17. (36) Acs aizsarga bloķēšanas svira
  18. (37) Izvēlnes poga
  19. (38) / 3. daudzfunkciju slēdzis/balss atgādņu demonstrēšanas (turēt, lai ierakstītu) poga
  1. (1) Skatu meklētāja sensors
  2. (2) Skatu meklētāja okulārs
  3. (3) Acu kontroles kamera
  4. (4) Daudzfunkciju kontrolleris (var spiest arī vidū)
  5. (5) Informācijas poga
  6. (6) Ātrās vadīklas 1. ripa
  7. (7) Demonstrēšanas poga
  8. (8) Palielināšanas/samazināšanas poga
  9. (9) Dzēšanas poga
  10. (10) / Vērtēšanas/balss atgādnes poga
  11. (11) Vertikālā tvēriena informācijas poga
  12. (12) Dioptriju pielāgošanas ripa
  13. (13) / Fotogrāfiju uzņemšanas/filmas ierakstīšanas slēdzis
  14. (14) Filmu uzņemšanas poga
  1. (15) / Daudzfunkciju/FTP servera attēlu pārsūtīšanas poga
  2. (16) Galvenā ripa
  3. (17) / LCD paneļa informācijas pārslēgšanas/izgaismošanas/apgriešanas poga
  4. (18) Siksniņas stiprinājums
  5. (19) 1. kartes slots
  6. (20) 2. kartes slots
  7. (21) 1. kartes izstumšanas poga
  8. (22) 2. kartes izstumšanas poga
  9. (23) Kartes slota vāciņš
  10. (24) Piekļuves indikators
  11. (25) Vertikālā tvēriena daudzfunkciju kontrolleris (var spiest arī vidū)
  12. (26) Vertikālā tvēriena AE fiksācijas poga
  13. (27) Vertikālā tvēriena ātrās vadīklas 2. ripa
  14. (28) Vertikālā tvēriena AF punkta izvēles poga

LCD paneļa informācijas attēlojums

Attēlotā informācija mainās atkarībā no kameras statusa. Plašāk par ikonām sk. Informācijas attēlojums.

Informācijas rādījums skatu meklētājā

Attēlotā informācija mainās atkarībā no kameras statusa.

Akumulatora bloks LP-E19

  1. (1) Akumulatora atbrīvošanas slēgs
  2. (2) Kontakti
  1. (3) Aizsargvāciņš
  2. (4) Akumulatora atvienošanas rokturis

Akumulatora lādētājs LC-E19

Akumulatora bloka LP-E19 lādētājs ().

  1. (1) Kontakti
  2. (2) Akumulatoru sloti
  3. (3) Strāvas vada kontaktligzda
  4. (4) Uzlādes veiktspējas pārbaudes poga/kalibrēšanas poga
  1. (5) Uzlādes indikators/uzlādes veiktspējas pārbaudes lampiņa/izlādes laika lampiņa
  2. (6) Kalibrēšanas (izlādes) lampiņa
  3. (7) Aizsargvāciņš (iekļauti divi vāciņi)
  4. (8) Strāvas vads

Siksnas piestiprināšana

No apakšpuses izvelciet siksnas galu caur siksnas stiprinājumu, pēc tam izveriet to cauri siksnas sprādzei, kā parādīts attēlā. Pievelciet siksnu, lai savilktu vaļīgās vietas, un pārbaudiet, vai siksna neizslīd no sprādzes.

Kabeļa aizsarga izmantošana

Pievienojot kabeļus (interfeisa kabeli vai HDMI kabeli), izmantojiet komplektā iekļauto kabeļa aizsargu. Kabeļa aizsarga izmantošana palīdz novērst nejaušu atvienošanos un pieslēgvietas bojājumus.

  • Savienojot kameru ar datoru, izmantojiet Canon kabeli (iekļauts komplektācijā vai nopērkams atsevišķi).
  • Savienojot kameru ar televizoru vai citu attēlošanas ierīci, izmantojiet tirdzniecībā pieejamos HDMI kabeļus.

Sagatavošanās

  1. Sagatavojiet kabeļa aizsargu.

    • Kabeļa aizsargs sastāv no aizsarga (1) un skavas (2).

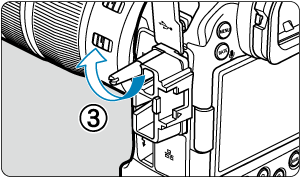

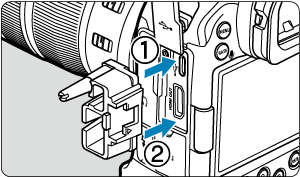

  2. Pievienojiet aizsargu kamerai.

Kabeļa ievietošana/pievienošana

Ievietojiet kabeļus skavā, piestipriniet skavu aizsargam, tad pievienojiet kabeļus kamerai.

Ar Canon interfeisa kabeli un HDMI kabeli

  1. Izveriet katru kabeli skavai.

    • (3) Canon interfeisa kabelis
    • (4) HDMI kabelis

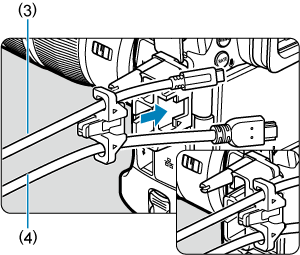

  2. Pievienojiet skavu aizsargam.

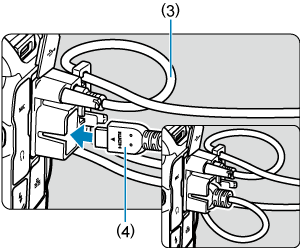

  3. Pievienojiet katru kabeli kamerai.

Tikai ar Canon interfeisa kabeli vai HDMI kabeli

Izveriet kabeli skavai (2), kā parādīts attēlā, tad piestipriniet skavu aizsargam.

Brīdinājums

  • Ja lietojat kameru, kad interfeisa kabelis vai HDMI kabelis ir savienots bez kabeļa aizsarga, varat sabojāt kameras pieslēgvietu. Pārliecinieties, vai visi kabeļi ir droši pievienoti kameras pieslēgvietai.
