Dzesēšanas ventilatora izmantošana

Dzesēšanas ventilators CF-R20EP (nopērkams atsevišķi) ir piederums ar ventilatoru kameras atdzesēšanai un LAN pieslēgvietu, lai pievienotu vadu LAN funkcionalitāti.

  • (1) Gaisa padeves atvere
  • (2) Ieplūdes atvere

Piestiprināšana kamerai

  1. Noņemiet aizsargvāciņus.

    • Noņemiet dzesēšanas ventilatora kontaktu aizsargvāciņus (1) un (2).

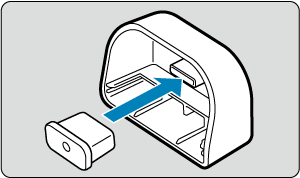

    • Piestipriniet dzesēšanas ventilatora kontaktu aizsargvāciņu (1) pie (2) uzglabāšanai.
    • Noņemiet putekļu aizsargu (3) no gaisa ieplūdes atveres un novietojiet to glabāšanai.

  2. Noņemiet akumulatora nodalījuma vāciņu.

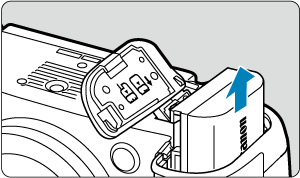

    • Izslēdziet kameru, pirms izņemt akumulatoru.

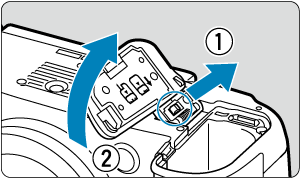

    • Noņemiet akumulatoru nodalījuma vāciņu no kameras.

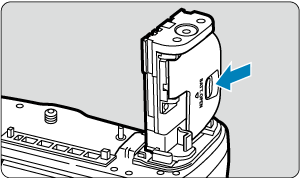

    • Pievienojiet noņemto vāciņu pie dzesēšanas ventilatora.

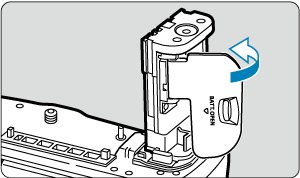

    • Lai noņemtu vāciņu, pabīdiet slēgu, lai to atbrīvotu, veicot pievienošanas darbības apgrieztā secībā.

  3. Nostipriniet dzesēšanas ventilatoru.

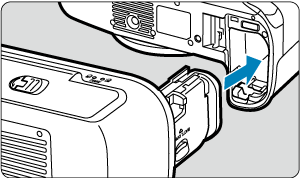

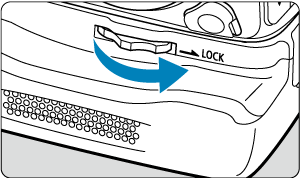

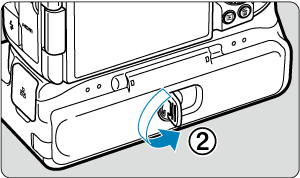

    • Ievietojiet kontaktus kamerā un grieziet atbloķēšanas ripu, lai tos fiksētu.

Brīdinājums

  • Nepieskarieties kameras vai dzesēšanas ventilatora kontaktiem.
  • Akumulatora nodalījuma vāciņu pievienojot atpakaļ kamerai, pievienojiet to atvērtu vismaz 90° leņķī.

Akumulatoru ievietošana

Ievietojiet vienu vai divus LP-E6P akumulatorus.

  1. Atveriet akumulatoru nodalījuma vāciņu.

  2. Ievietojiet akumulatorus.

    • Ievietojiet akumulatorus, kā norādīts attēlā.
    • Uzspiediet, līdz akumulatori ar klikšķi iegulstas vietā.
    • Ja tiek izmantots tikai viens akumulators, to var ievietot jebkurā no abām pozīcijām.
    • Lai izņemtu akumulatorus, nospiediet atbrīvošanas sviras norādītajā virzienā.

  3. Aizveriet akumulatoru nodalījuma vāciņu.

Brīdinājums

  • Pievienojot akumulatorus, pārliecinieties, ka elektriskie kontakti ir tīri. Netīrumus no kontaktiem noslaukiet ar mīkstu drāniņu.
  • Ievietojiet akumulatorus pēc dzesēšanas ventilatora pievienošanas kamerai. Ja dzesēšanas ventilators tiek pievienots kamerai ar jau ievietotiem akumulatoriem, tas var traucēt akumulatoru pārbaudes rezultāta pareizam attēlojumam.
  • Pirms atvienot dzesēšanas ventilatoru, izslēdziet kameru un izņemiet akumulatorus.
  • Pēc dzesēšanas ventilatora noņemšanas piestipriniet kontaktu aizsargvāciņus dzesēšanas ventilatora kontaktiem un putekļu aizsargu gaisa ieplūdes atverei. Ja dzesēšanas ventilatoru kādu laiku neizmantosit, izņemiet akumulatorus.
  • Glabājiet piederumu tīru, bez netīrumiem, putekļiem, ūdens vai sāls.
  • Ja tiek attēlots kļūdas ziņojums par datu apmaiņu ar akumulatoru, kad ir pievienots dzesēšanas ventilators, sekojiet norādījumiem kļūdas ziņojumā. Ja kamera zaudē jaudu, atkārtoti ievietojiet akumulatorus un restartējiet kameru.

Sadzīves maiņstrāvas kontaktrozetes izmantošana

  1. Pievienojiet līdzstrāvas pāreju.

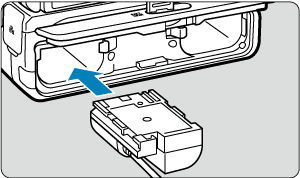

    • Pievienojiet līdzstrāvas pāreju DR-E6P (nopērkama atsevišķi) tādā pašā veidā, kā tiek ievietoti akumulatori.
    • Var ievietot tikai vienu līdzstrāvas pāreju, norādītajā pozīcijā.

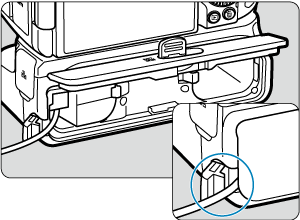

    • Izvelciet līdzstrāvas pārejas vadu no vada atveres.
    • Aizveriet akumulatoru nodalījuma vāciņu.

  2. Pievienojiet līdzstrāvas pāreju USB strāvas adapterim.

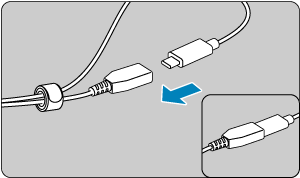

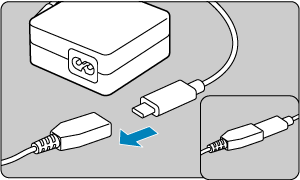

    • Cieši ievietojiet līdzstrāvas pārejas ligzdā USB strāvas adaptera PD-E2 (nopērkams atsevišķi) spraudni.

    Piezīme

    • Lai novērstu atvienošanos, izmantojiet kabeļu saiti un nostipriniet līdzstrāvas pārejas un USB strāvas adaptera vadus, kā parādīts attēlā.

  3. Pievienojiet strāvas vadu.

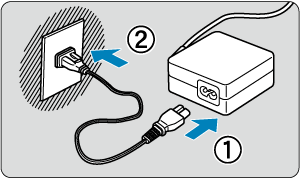

    • Pievienojiet USB strāvas adapterim strāvas vadu un iespraudiet vada otru galu strāvas kontaktrozetē.

Brīdinājums

  • Kamēr kamera ir ieslēgta, nepievienojiet un neatvienojiet strāvas vadu vai ligzdu, un neņemiet ārā akumulatorus.

Dzesēšanas ventilatora uzstādīšana

Dzesēšanas ventilatora uzstādīšana

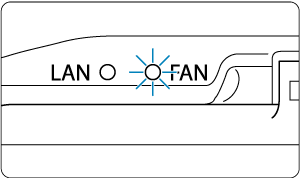

  • Kamēr dzesēšanas ventilators tiek izmantots, deg indikators FAN.

Brīdinājums

  • Iepriekš ir ieteicams uzņemt pārbaudes attēlus.
  • Ja dzesēšanas ventilators ir ieslēgts, siltais gaiss tiek izvadīts pa kameras izplūdes atveri.
  • Dzesēšanas ventilatora lietošanas laikā neaizsprostojiet dzesēšanas ventilatora ieplūdes atveri vai kameras izplūdes atveri ar roku vai citiem objektiem.
  • Noteiktos uzņemšanas apstākļos ventilatora troksnis var tikt iekļauts ierakstītajās filmās. Šo trokšņu mazināšanai var izmantot ārējo mikrofonu un novietojot to prom no dzesēšanas ventilatora.
  • Dzesēšanas ventilatora, kas darbojas ar atšķirīgu ātrumu, skaņa var tikt ierakstīta, kad sākat ierakstīšanu pēc gaidstāves, atkarībā no dzesēšanas ventilatora iestatījumiem.
  • Dzesēšanas ventilators var nedarboties aukstumā.
  • Pirms ierakstīšanas vienmēr pārliecinieties, vai ir iededzies indikators FAN.

Tīkla savienojuma iestatīšana

USB strāvas adaptera izmantošana uzlādei/barošanai

Izmantojot USB strāvas adapteri PD-E2 (nopērkams atsevišķi), var lādēt akumulatora bloku LP-E6P, neizņemot to no kameras. Kameru var arī barot.

Uzlāde

  1. Pievienojiet USB strāvas adapteri.

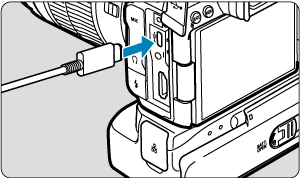

    • Kad kameras ieslēgšanas/izslēgšanas slēdzis ir pārslēgts uz Power off (Izslēgšana), iespraudiet USB strāvas adaptera spraudni līdz galam kameras Digitālā pieslēgvietā.

  2. Uzlādējiet akumulatoru.

    • Pievienojiet USB strāvas adapterim strāvas vadu un iespraudiet vada otru galu strāvas kontaktrozetē.

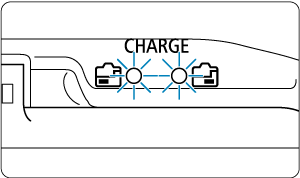

    • Uzlāde sākas, un iedegas dzesēšanas ventilatora uzlādes indikators.
    • Kameras LCD panelī tiek attēlots [Lādē].
    • Kad uzlāde ir pabeigta, uzlādes indikators nodziest.

Barošana

Lai barotu kameru, neuzlādējot akumulatorus, pārslēdziet kameras ieslēgšanas/izslēgšanas slēdzi uz Ieslēgšana. Tomēr akumulatoru lādēšana turpinās automātiskās strāvas izslēgšanas laikā.

Kad notiek barošana, akumulatora uzlādes līmeņa indikators ir pelēks.

Lai pārslēgtu kameru no barošanas uz uzlādi, pārslēdziet kameras ieslēgšanas/izslēgšanas slēdzi uz Power off (Izslēgšana).

Brīdinājums

  • Kameru nevar barot bez akumulatora bloka dzesēšanas ventilatorā.
  • Uzlāde nav iespējama, ja ir ievietots LP-E6P un pievienota līdzstrāvas pāreja DR-E6P.
  • Kad akumulatori ir tukši, adapters tos uzlādē. Tad elektrība netiek piegādāta kamerai.
  • Lai aizsargātu akumulatora bloku un uzturētu to optimālā stāvoklī, nelādējiet to bez pārtraukuma ilgāk par 24 stundām.
  • Uzlādēti akumulatori pamazām zaudē uzlādes līmeni arī tad, ja tie netiek lietoti.
  • Ja uzlādes indikators neiedegas vai uzlādes laikā rodas problēma (uz kuru norāda mirgojošs uzlādes indikators), atvienojiet strāvas vadu, atkārtoti ievietojiet akumulatoru un pagaidiet dažas minūtes, pirms atkal pievienot vadu. Ja problēma saglabājas, nogādājiet kameru tuvākajā Canon servisa centrā.
  • Nepieciešamais lādēšanas laiks un uzlādes apjoms mainās atkarībā no vides temperatūras un atlikušās ietilpības.
  • Drošības apsvērumu dēļ uzlāde zemā temperatūrā prasa vairāk laika.
  • Atlikušais akumulatora uzlādes līmenis var samazināties, kad kamera tiek barota ar strāvu. Lai neiztērētu visu akumulatora enerģiju, izmantojiet pilnībā uzlādētu akumulatoru.
  • Pirms USB strāvas adapteru atvienošanas iestatiet kameras ieslēgšanas/izslēgšanas slēdzi uz Power off (Izslēgšana).
  • Lietotāji apstiprina, ka ar dažiem mazumtirdzniecībā pieejamiem strāvas adapteriem kameru var gan uzlādēt, gan barot. Plašāku informāciju meklējiet Canon vietnē ().
  • Varat arī uzlādēt akumulatora bloku LP-E6NH/LP-E6N ().

Piezīme

  • Vienlaicīgi var uzlādēt arī vienu LP-E6P akumulatoru.
