Daļu nosaukumi

  1. (1) REŽĪMS Režīmu poga
  2. (2) Filmas uzņemšanas poga
  3. (3) Siksniņas stiprinājums
  4. (4) Galvenā ripa
  5. (5) Aizslēga poga
  6. (6) / Daudzfunkciju/FTP servera attēlu pārsūtīšanas poga
  7. (7) Taimera lampiņa/AF palīggaisma
  8. (8) Rokturis (akumulatora nodalījums)
  9. (9) Līdzstrāvas pārejas vada atvere
  10. (10) Asuma dziļuma priekšskatījuma poga
  11. (11) Kontakti
  12. (12) Objektīva stiprinājums
  1. (13) Kontaktligzdas vāciņš
  2. (14) Zibspuldzes sinhronizācijas kontakti
  3. (15) Daudzfunkciju kontaktligzda
  4. (16) RF objektīva pievienošanas marķieris
  5. (17) Fokusa plaknes atzīme
  6. (18) Siksniņas stiprinājums
  7. (19) Filmēšanas indikatora lampa
  8. (20) Aizslēga aizvars/Attēla sensors
  9. (21) Objektīva atvienošanas poga
  10. (22) Objektīva fiksators
  11. (23) Tālvadības pieslēgvieta
  12. (24) Korpusa vāciņš
  1. (1) LCD panelis
  2. (2) Acs aizsargs
  3. (3) Skaļrunis
  4. (4) Mikrofons
  5. (5) / Fotogrāfiju uzņemšanas/filmas ierakstīšanas slēdzis
  6. (6) Pieslēgvietu vāciņš
  7. (7) Ārējā mikrofona IEEJAS pieslēgvieta
  8. (8) Digitālā pieslēgvieta
  9. (9) Izplūdes atvere
  10. (10) Austiņu pieslēgvieta
  11. (11) HDMI izejas pieslēgvieta
  12. (12) Sinhronizācijas pieslēgvieta
  13. (13) / LCD paneļa informācijas pārslēgšanas/izgaismošanas/apgriešanas poga
  1. (14) Ieslēgšanas/izslēgšanas/daudzfunkciju bloķēšanas slēdzis
  2. (15) Ātrās vadīklas 2. ripa
  3. (16) AE fiksācijas poga
  4. (17) AF punkta izvēles poga
  5. (18) AF palaišanas poga
  6. (19) Daudzfunkciju kontrolleris (var arī nospiest vidū)
  7. (20) Ātrās vadīklas 1. ripa
  8. (21) Iestatīšanas poga
  9. (22) Dzēšanas poga
  10. (23) Demonstrēšanas poga
  11. (24) Izvēlnes poga
  12. (25) / Vērtēšanas/balss atgādnes poga
  1. (1) Skatu meklētāja okulārs
  2. (2) Ekrāns
  3. (3) Piederumu pozicionēšanas padziļinājums
  4. (4) Ieplūdes atvere
  5. (5) Trijkāja stiprinājuma vieta
  6. (6) Sērijas numurs (korpusa numurs)
  7. (7) Piederumu pozicionēšanas padziļinājums
  8. (8) Piekļuves indikators
  9. (9) Dioptriju pielāgošanas poga
  1. (10) Palielināšanas/samazināšanas poga
  2. (11) Informācijas poga
  3. (12) Ātrās vadīklas poga
  4. (13) Kartes slota vāciņš
  5. (14) Akumulatora nodalījuma vāciņa slēgs
  6. (15) Akumulatora nodalījuma vāciņš
  7. (16) 1. kartes slots
  8. (17) 2. kartes slots
  9. (18) Kartes izstumšanas poga

LCD paneļa informācijas attēlojums

Attēlotā informācija mainās atkarībā no kameras statusa. Plašāk par ikonām sk. Informācijas attēlojums.

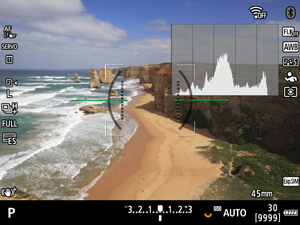

Informācijas rādījums skatu meklētājā

Attēlotā informācija mainās atkarībā no kameras statusa.

Akumulatora lādētājs LC-E6

Akumulatora bloka LP-E6P/LP-E6NH/LP-E6N/LP-E6 lādētājs ().

  1. (1) Akumulatora sloti
  2. (2) Uzlādes indikators
  1. (3) Strāvas spraudnis

Akumulatora lādētājs LC-E6E

Akumulatora bloka LP-E6P/LP-E6NH/LP-E6N/LP-E6 lādētājs ().

  1. (1) Uzlādes indikators
  2. (2) Akumulatora bloka slots
  1. (3) Strāvas vads
  2. (4) Strāvas vada kontaktligzda

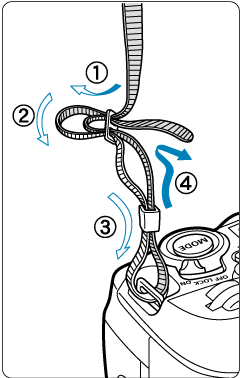

Siksnas piestiprināšana

No apakšpuses izvelciet siksnas galu caur siksnas stiprinājumu, pēc tam izveriet to cauri siksnas sprādzei, kā parādīts attēlā. Pievelciet siksnu, lai savilktu vaļīgās vietas, un pārbaudiet, vai siksna neizslīd no sprādzes.

Kabeļa aizsarga izmantošana

Pievienojot kabeļus (interfeisa kabeli vai HDMI kabeli), izmantojiet komplektā iekļauto kabeļa aizsargu. Kabeļa aizsarga izmantošana palīdz novērst nejaušu atvienošanos un pieslēgvietas bojājumus.

  • Savienojot kameru ar datoru, izmantojiet Canon kabeli (iekļauts komplektācijā vai nopērkams atsevišķi).
  • Savienojot kameru ar televizoru vai citu attēlošanas ierīci, izmantojiet tirdzniecībā pieejamos HDMI kabeļus.

Sagatavošanās

  1. Sagatavojiet kabeļa aizsargu.

    • Kabeļa aizsargs sastāv no aizsarga (1) un skavas (2).

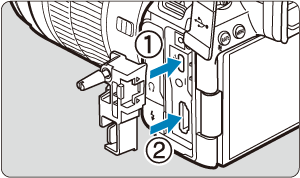

  2. Pievienojiet aizsargu kamerai.

Kabeļa ievietošana/pievienošana

Ievietojiet kabeļus skavā, piestipriniet skavu aizsargam, tad pievienojiet kabeļus kamerai.

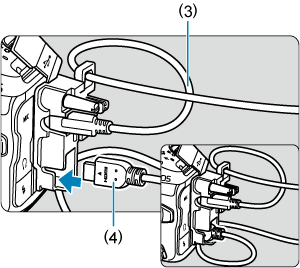

Ar Canon interfeisa kabeli un HDMI kabeli

  1. Izveriet katru kabeli skavai.

    • (3) Canon interfeisa kabelis
    • (4) HDMI kabelis

  2. Pievienojiet skavu aizsargam.

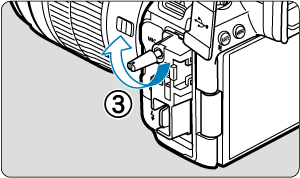

  3. Pievienojiet katru kabeli kamerai.

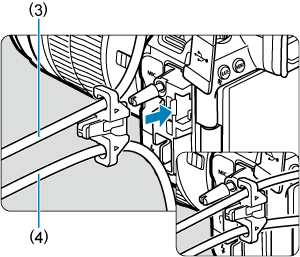

Tikai ar Canon interfeisa kabeli vai HDMI kabeli

Izveriet kabeli skavai (2), kā parādīts attēlā, tad piestipriniet skavu aizsargam.

Brīdinājums

  • Ja lietojat kameru, kad interfeisa kabelis vai HDMI kabelis ir savienots bez kabeļa aizsarga, var sabojāt kameras pieslēgvietu. Pārliecinieties, vai visi kabeļi ir droši pievienoti kameras pieslēgvietai.
