Daudzfunkciju kontaktligzda

Daudzfunkciju kontaktligzda ir strāvas kontaktligzda, kas nodrošina barošanu piederumiem un piedāvā uzlabotas datu apmaiņas funkcionalitāti.

Daudzfunkciju kontaktligzdas lietošana

Kontaktligzdas vāciņa noņemšana

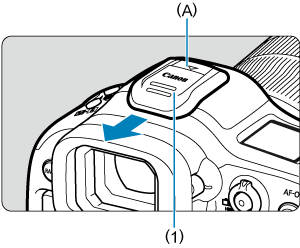

  • Noņemiet kontaktligzdas vāciņu (1), ar pirkstu spiežot ar (A) apzīmēto daļu, kā parādīts zīmējumā. Pēc noņemšanas turiet kontaktligzdas vāciņu ērti pieejamā vietā, lai to nepazaudētu.

Piederumu pievienošana

  • Pievienojot piederumus, kas izmanto datu apmaiņai daudzfunkciju kontaktligzdas kontaktus, ievietojiet kontakligzdā piederuma pievienošanas pēdu, līdz tā ar klikšķi iegulstas vietā, pēc tam pārbīdiet pievienošanas pēdas fiksēšanas slēgu, lai fiksētu piederumu. Sīkāku informāciju sk. piedruma lietotāja rokasgrāmatā.

  • Turpmākos piederumus nevar tieši pievienot daudzfunkciju kontaktligzdai.

    • Speedlite EL-1/600EXII-RT/600EX-RT/580EX II
    • Speedlite raidītājs ST-E3-RT (Ver. 2)/ST-E3-RT
    • Zibspuldzes kontaktligzdas vadu OC-E3
  • Lai lietotu ar kameru iepriekš minētos piederumus, ir nepieciešams daudzfunkciju kontaktligzdas adapteris AD-E1, kas jāiegādājas atsevišķi. Sīkāku informāciju sk. AD-E1 lietotāja rokasgrāmatā.
  • Pievienojot piederumus, kas nav paredzēti parastajām kontaktligzdām, līdz galam ievietojiet kontakligzdā piederuma pievienošanas pēdu, pēc tam pārbīdiet pievienošanas pēdas fiksēšanas slēgu, lai fiksētu piederumu. Sīkāku informāciju sk. piedruma lietotāja rokasgrāmatā.
  • Daudzfunkciju kontaktligzdai nevar pievienot elektronisko skatu meklētāju EVF-DC2/EVF-DC1. Mēģinot to pievienot ar spēku, var sabojāt skatu meklētāju vai daudzfunkciju kontaktligzdu.

Kontaktligzdas vāciņa pievienošana

  • Pēc piederumu izņemšanas no daudzfunkciju kontaktligzdas pievienojiet kontaktligzdas vāciņu, lai aizsargātu kontaktus no putekļiem un ūdens.

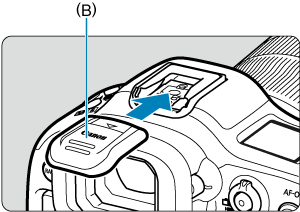

  • Iebīdiet kontaktligzdas vāciņu līdz galam, spiežot ar (B) apzīmēto daļu, kā parādīts zīmējumā.

Brīdinājums

  • Pievienojiet piederumus pareizi, kā aprakstīts sadaļā Piederumu pievienošana. Vaļīgs savienojums var izraisīt kameras vai piederumu disfunkciju, un piederumi var atkrist.
  • Jebkurus svešķermeņus no daudzfunkciju kontaktligzdas aizvāciet ar mazumtirdzniecībā pieejamu gaisa pūšanas baloniņu.
  • Ja daudzfunkciju kontaktligzda kļuvusi mitra, pirms lietošanas ļaujiet tai nožūt.
