Daļu nosaukumi

  1. (1) Taimera lanpiņa/AF palīggaisma
  2. (2) Aizslēga poga
  3. (3) 2. daudzfunkciju poga (M-Fn 2)
  4. (4) Asuma dziļuma priekšskatījuma poga
  5. (5) Rokturis
  6. (6) Vertikālā roktura daudzfunkciju poga
  7. (7) Vertikālā roktura galvenā ripa
  8. (8) Vertikālā roktura aizslēga poga
  9. (9) RF objektīva pievienošanas marķieris
  10. (10) Objektīva stiprinājums
  11. (11) Objektīva fiksators
  1. (12) Objektīva atvienošanas poga
  2. (13) Aizslēga aizvars/Attēla sensors
  3. (14) Tālvadības pieslēgvieta
  4. (15) Kontakti
  5. (16) Vertikālā roktura asuma dziļuma priekšskatījuma poga
  6. (17) Vertikālā roktura 2. daudzfunkciju poga (M-Fn 2)
  7. (18) Trijkāja stiprinājuma vieta
  8. (19) Sērijas numurs (korpusa numurs)
  9. (20) Piederumu pozicionēšanas padziļinājums
  10. (21) Korpusa vāciņš
  1. (1) Acs aizsargs
  2. (2) Daudzfunkciju kontaktligzda
  3. (3) Zibspuldzes sinhronizācijas kontakti
  4. (4) Fokusa plaknes atzīme
  5. (5) Kadru uzņemšanas režīma/AF darbības izvēles poga
  6. (6) Mikrofons
  7. (7) Zibspuldzes ekspozīcijas kompensācijas/mērīšanas režīma izvēles poga
  8. (8) Siksniņas stiprinājums
  9. (9) Ārējā mikrofona ieejas pieslēgvieta
  10. (10) Digitālā pieslēgvieta
  11. (11) HDMI micro izejas pieslēgvieta
  12. (12) Austiņu pieslēgvieta
  13. (13) Ethernet RJ-45 pieslēgvieta
  14. (14) Datora pieslēgvieta
  15. (15) Pieslēgvietu vāciņš
  16. (16) Akumulatora atvienošanas rokturis
  1. (17) Akumulators
  2. (18) Akumulatora nodalījuma vāciņš
  3. (19) LCD panelis
  4. (20) LCD paneļa informācijas pārslēgšanas/izgaismošanas poga
  5. (21) Ekspozīcijas kompensācijas/diafragmas atvēruma vērtības iestatīšanas poga
  6. (22) Režīma poga
  7. (23) AF punkta izvēles poga
  8. (24) AE fiksācijas poga
  9. (25) Ātrās vadīklas 2. ripa
  10. (26) AF palaišanas poga/viedkontrolleris
  11. (27) Ātrās vadīklas poga
  12. (28) Piekļuves indikators
  13. (29) Ieslēgšanas/izslēgšanas/​daudzfunkciju bloķēšanas slēdzis
  14. (30) Skaļrunis
  15. (31) Ekrāns
  16. (32) Izvēlnes poga
  17. (33) / Vērtēšanas/balss atgādnes poga
  1. (1) Skatu meklētāja okulārs
  2. (2) Daudzfunkciju kontrolleris (var spiest arī vidū)
  3. (3) Informācijas poga
  4. (4) Iestatīšanas poga
  5. (5) Ātrās vadīklas 1. ripa
  6. (6) Demonstrēšanas poga
  7. (7) Tīkla indikators
  8. (8) Palielināšanas/​samazināšanas poga
  9. (9) Dzēšanas poga
  10. (10) Dioptriju pielāgošanas poga
  11. (11) Fotogrāfiju uzņemšanas/ filmas ierakstīšanas slēdzis
  1. (12) Daudzfunkciju poga
  2. (13) Galvenā ripa
  3. (14) Siksniņas stiprinājums
  4. (15) Filmas uzņemšanas poga
  5. (16) 1. kartes slots
  6. (17) 2. kartes slots
  7. (18) Kartes slota vāciņš
  8. (19)1. kartes izstumšanas poga
  9. (20) Vertikālā roktura daudzfunkciju kontrolleris (var spiest arī vidū)
  10. (21) Vertikālā roktura AF palaišanas poga/Viedkontrolleris
  11. (22) Vertikālā roktura ātrās vadīklas 2. ripa
  12. (23) Vertikālā roktura AE fiksācijas poga
  13. (24) Vertikālā roktura AF punkta izvēles poga

LCD paneļa informācijas attēlojums

Attēlotā informācija mainās atkarībā no kameras statusa. Plašāk par ikonām sk. Informācijas attēlojums.

Informācijas attēlojums skatu meklētājā

Attēlotā informācija mainās atkarībā no kameras statusa.

Akumulatora bloks LP-E19

  1. (1) Akumulatora atbrīvošanas slēgs
  2. (2) Kontakti
  1. (3) Aizsargvāciņš
  2. (4) Akumulatora atvienošanas rokturis

Akumulatora lādētājs LC-E19

Lādētājs akumulatora blokam LP-E19 ().

  1. (1) Kontakti
  2. (2) Akumulatoru sloti
  3. (3) Strāvas vada kontaktligzda
  4. (4) Uzlādes veiktspējas pārbaudes poga/kalibrēšanas poga
  1. (5) Uzlādes indikators/uzlādes veiktspējas pārbaudes lampiņa/izlādes laika lampiņa
  2. (6) Kalibrēšanas (izlādes) lampiņa
  3. (7) Aizsargvāciņš (iekļauti divi vāciņi)
  4. (8) Strāvas vads

Siksnas piestiprināšana

No apakšpuses izvelciet siksnas galu caur siksnas stiprinājumu, pēc tam izveriet to cauri siksnas sprādzei, kā parādīts attēlā. Pievelciet siksnu, lai savilktu vaļīgās vietas, un pārbaudiet, vai siksna neizslīd no sprādzes.

Kabeļa aizsarga izmantošana

  • Pievienojot kameru datoram, izmantojiet komplektā iekļauto interfeisa kabeli vai Canon kabeli.
  • Kameras pievienošanai monitoram vai citai video attēlošanas ierīcei izmantojiet mazumtirdzniecībā pieejamu HDMI kabeli.
  • Pievienojot interfeisa kabeli, izmantojiet komplektā iekļauto kabeļa aizsargu. Kabeļa aizsarga izmantošana palīdz novērst nejaušu atvienošanos un pieslēgvietas bojājumus.

Sagatavošanās

Kabeļa aizsargs sastāv no aizsarga (1) un skavas (2).

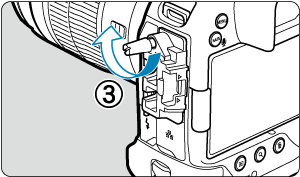

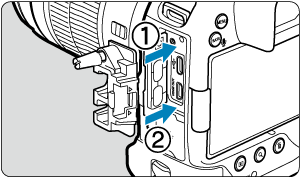

Pievienojiet aizsargu kamerai.

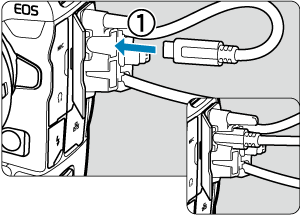

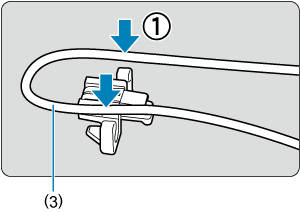

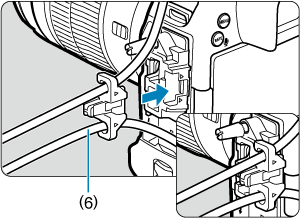

Ar komplektā iekļauto interfeisa kabeli un mazumtirdzniecībā pieejamu tievu HDMI kabeli

    • (3) Komplektā iekļautais interfeisa kabelis
    • (4) Tievs mazumtirdzniecībā pieejamais HDMI kabelis

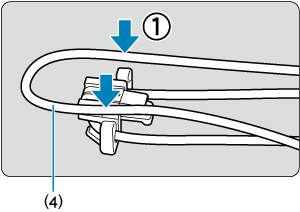

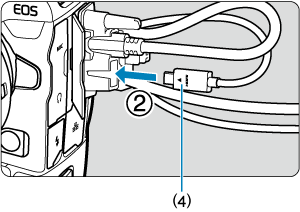

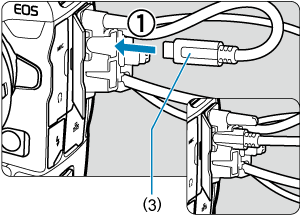

Ar komplektā iekļautu vai izvēles Canon interfeisa kabeli un mazumtirdzniecībā pieejamu resnu HDMI kabeli

    • (5) Komplektā iekļautais vai papildu Canon interfeisa kabelis
    • (6) Resns mazumtirdzniecībā pieejamais HDMI kabelis

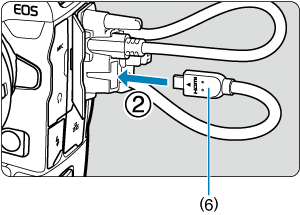

Tikai ar izvēles Canon interfeisa kabeli vai mazumtirdzniecībā pieejamu HDMI kabeli

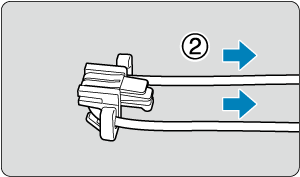

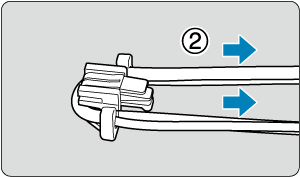

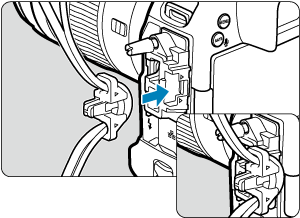

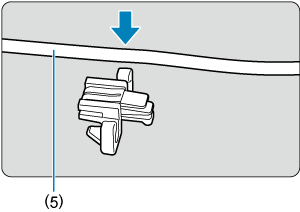

Ja izmantojat tikai papildu Canon interfeisa kabeli vai resnu/tievu mazumtirdzniecībā pieejamu HDMI kabeli, izvelciet kabeli cauri skavai (2), kā parādīts attēlā, pirms skavas pievienošanas kabeļa aizsargam.

Brīdinājums

  • Ja lietojat kameru, kad interfeisa kabelis vai HDMI kabelis ir savienots bez kabeļa aizsarga, var sabojāt kameras pieslēgvietu. Pārliecinieties, vai visi kabeļi ir droši pievienoti kameras pieslēgvietai.
