Daļu nosaukumi

  1. (1) REŽĪMS poga
  2. (2) Filmas uzņemšanas poga
  3. (3) Galvenā ripa Galvenā ripa
  4. (4) Daudzfunkciju Daudzfunkciju poga
  5. (5) Aizslēga poga
  6. (6) LCD paneļa izgaismošana LCD paneļa informācijas pārslēgšanas/izgaismošanas poga
  7. (7) Taimera lampiņa/AF palīggaisma
  8. (8) Tālvadības sensors
  9. (9) Rokturis (akumulatora nodalījums)
  10. (10) Līdzstrāvas pārejas vada atvere
  11. (11) Asuma dziļuma priekšskatījuma poga
  12. (12) Kontakti
  1. (13) Objektīva stiprinājums
  2. (14) Zibspuldzes sinhronizācijas kontakti
  3. (15) Zibspuldzes kontaktligzda
  4. (16) RF objektīva pievienošanas marķieris
  5. (17) Ieslēgšanas/izslēgšanas slēdzis
  6. (18) Siksniņas stiprinājums
  7. (19) Fokusa plaknes atzīme Fokusa plaknes atzīme
  8. (20) Mikrofons
  9. (21) Aizslēga aizvars/Attēla sensors
  10. (22) Objektīva atvienošanas poga
  11. (23) Objektīva fiksators
  12. (24) Tālvadības pieslēgvieta
  13. (25) Korpusa vāciņš
  1. (1) Acs aizsargs
  2. (2) Skatu meklētāja okulārs
  3. (3)MENU Izvēlnes poga
  4. (4) Skaļrunis
  5. (5) Pieslēgvietu vāciņš
  6. (6) LCD panelis
  7. (7) Daudzfunkciju bloķēšana Daudzfunkciju bloķēšanas poga
  8. (8) Ātrās vadīklas 2. ripa Ātrās vadīklas 2. ripa
  9. (9) AF palaišana AF palaišanas poga
  10. (10) Daudzfunkciju kontrolleris Daudzfunkciju kontrolleris (var arī nospiest vidū)
  11. (11) Palielināt vai samazināt Palielināšanas/​samazināšanas poga
  12. (12) Q (Ātrā vadīkla) Ātrās vadīklas poga
  1. (13) INFO Informācijas poga
  2. (14) SET Iestatīšanas poga
  3. (15) Piekļuves indikators
  4. (16) Dzēst Dzēšanas poga
  5. (17) Demonstrēšana Demonstrēšanas poga
  6. (18) Mikrofons balss atgādnēm
  7. (19) Skatu meklētāja sensors
  8. (20) Vērtējums Vērtēšanas/Balss atgādnes poga
  9. (21) Ārējā mikrofona ieejas pieslēgvieta Ārējā mikrofona ieejas pieslēgvieta
  10. (22)Digitālā pieslēgvieta Digitālā pieslēgvieta
  11. (23)HDMI micro izejas pieslēgvieta HDMI micro izejas pieslēgvieta
  12. (24) Austiņu pieslēgvieta Austiņu pieslēgvieta
  13. (25) Zibspuldzes palaišana Datora pieslēgvieta
  1. (1) Dioptriju pielāgošanas poga
  2. (2) Piederumu pozicionēšanas padziļinājums
  3. (3) Ekrāns
  4. (4) Trijkāja stiprinājuma vieta
  5. (5)Sērijas numurs (korpusa numurs)
  6. (6) AE fiksācija AE fiksācijas poga
  7. (7) AF punktu izvēle AF punkta izvēles poga
  8. (8) Siksniņas stiprinājums
  1. (9) Kartes slota vāciņš
  2. (10) Kartes izstumšanas poga
  3. (11) 2. kartes slots
  4. (12) 1. kartes slots
  5. (13) Akumulatora nodalījuma vāciņa slēgs
  6. (14) Akumulatora nodalījuma vāciņš
  7. (15) Ātrās vadīklas 1. ripa Ātrās vadīklas 1. ripa

LCD paneļa informācijas attēlojums

Attēlotā informācija mainās atkarībā no kameras statusa. Plašāk par ikonām sk. Informācijas attēlojums.

Informācijas attēlojums skatu meklētājā

Attēlotā informācija mainās atkarībā no kameras statusa.

Akumulatora lādētājs LC-E6

Lādētājs akumulatora blokam LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Akumulatora slots
  2. (2) Uzlādes indikators
  3. (3) Strāvas spraudnis

Akumulatora lādētājs LC-E6E

Lādētājs akumulatora blokam LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Uzlādes indikators
  2. (2) Akumulatora bloka slots
  3. (3) Strāvas vads
  4. (4) Strāvas vada kontaktligzda

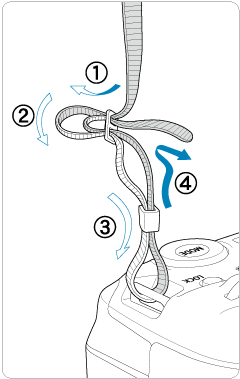

Siksnas piestiprināšana

No apakšpuses izvelciet siksnas galu caur siksnas stiprinājumu, pēc tam izveriet to cauri siksnas sprādzei, kā parādīts attēlā. Pievelciet siksnu, lai savilktu vaļīgās vietas, un pārbaudiet, vai siksna neizslīd no sprādzes.

Kabeļa aizsarga izmantošana

Pievienojot kameru datoram, izmantojiet komplektā iekļauto interfeisa kabeli vai Canon kabeli.

Pievienojot interfeisa kabeli, izmantojiet arī komplektā iekļauto kabeļa aizsargu. Kabeļa aizsarga izmantošana palīdz novērst nejaušu atvienošanos un pieslēgvietas bojājumus.

Komplektā iekļautā interfeisa kabeļa un mazumtirdzniecībā pieejama HDMI kabeļa izmantošana

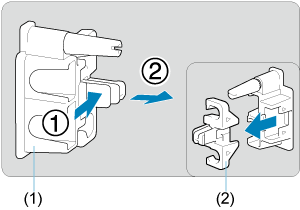

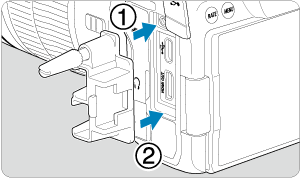

    • (1) Kabeļa aizsargs
    • (2) Skava

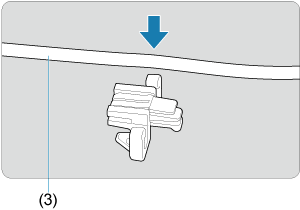

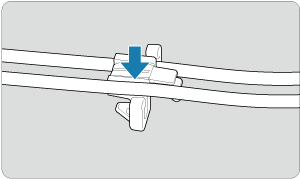

  3. Tieva kabeļa izmantošana

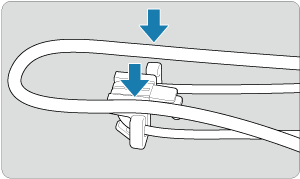

    Resna kabeļa izmantošana

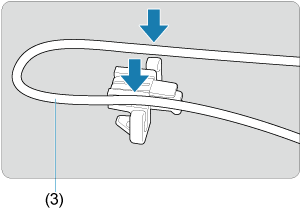

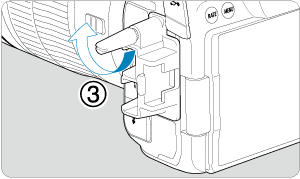

    • (3) Komplektācijā iekļautais interfeisa kabelis

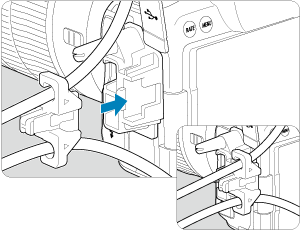

  4. Tieva kabeļa izmantošana

    Resna kabeļa izmantošana

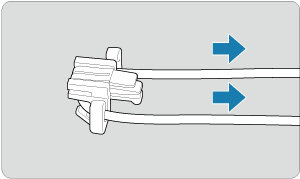

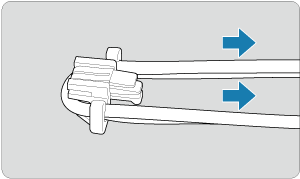

  5. Tieva kabeļa izmantošana

    Resna kabeļa izmantošana

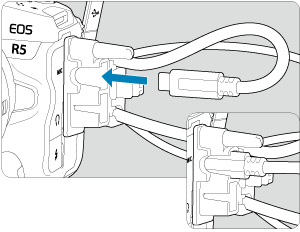

  6. Tieva kabeļa izmantošana

    Resna kabeļa izmantošana

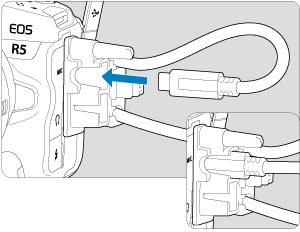

    • (4) HDMI kabelis (jāiegādājas atsevišķi)

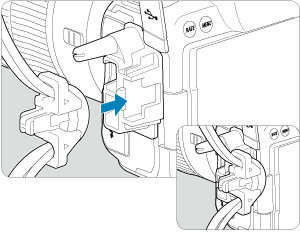

Papildu Canon interfeisa kabeļa izmantošana

Ja izmantojat papildu Canon interfeisa kabeli, izvelciet kabeli cauri skavai (5), kā parādīts attēlā, pirms skavas pievienošanas kabeļa aizsargam.

Brīdinājums

  • Ja lietojat kameru, kad interfeisa kabelis ir savienots bez kabeļa aizsarga, var sabojāt digitālo pieslēgvietu.
  • Pārliecinieties, vai interfeisa kabelis ir droši pievienots digitālajai pieslēgvietai.

Piezīme

  • Kameras pievienošanai televizoram izmantojiet mazumtirdzniecībā pieejamu HDMI kabeli. Apsveriet arī iespēju izmantot kabeļa aizsargu, pievienojot kamerai HDMI kabeli.
