Dalių pavadinimai
- (1) Režimo pasirinkimo ratukas
- (2)
/
/
Maitinimo / daugiafunkcinio užrakto jungiklis - (3)
Pagrindinis valdymo ratukas - (4)
/
Daugiafunkcinis / vaizdų siuntimo į išmanųjį telefoną mygtukas - (5) Užrakto mygtukas
- (6) Filmavimo mygtukas /
filmo ir nuotraukų peržiūros perjunginklis - (7) Laikmačio lemputė / AF pagalbinis spindulys
- (8) Rankena (baterijų skyrius)
- (9) Anga NS kabeliui
- (10) Lauko gylio peržiūros mygtukas
- (11) Kontaktai
- (12) Objektyvo apsodas
- (13) Jungties dangtelis
- (14) Blykstės sinchronizavimo kontaktai
- (15) Daugiafunkcė jungtis
- (16) RF objektyvo apsodo žyma
- (17)
/
Fotografavimo / filmavimo jungiklis - (18)
Židinio plokštumos žyma - (19) Dirželio kilputė
- (20) Signalinė lemputė
- (21) Mikrofonas
- (22) Užrakto užuolaidėlė / vaizdų jutiklis
- (23) Objektyvo atleidimo mygtukas
- (24) Objektyvo fiksavimo kaištis
- (25) Korpuso dangtelis
- (1) Okuliaro gaubtas
- (2) Vaizdo ieškiklio okuliaras
- (3)
Meniu mygtukas - (4) Garsiakalbis
- (5) Jungčių dangtelis
- (6)
AF paleidimo mygtukas - (7)
Sparčiojo valdymo ratukas 2 - (8)
Daugiafunkcis valdiklis (taip pat galima paspausti centrą) - (9)
Didinimo / mažinimo mygtukas - (10)
Sparčiojo valdymo mygtukas - (11)
Sparčiojo valdymo ratukas 1
- (12)
Nustatymo mygtukas - (13)
Peržiūros mygtukas - (14)
Informacijos mygtukas - (15) Vaizdo ieškiklio jutiklis
- (16)
/
Spalvų režimo / vertinimo mygtukas - (17)
Išorinio mikrofono įvado jungtis - (18)
Skaitmeninė jungtis - (19)
Ausinių jungtis - (20)
HDMI OUT jungtis - (21)
Nuotolinio valdymo jungtis
- (1) Dioptrijų nustatymo ratukas
- (2) Ekranas
- (3) Anga priedams prijungti
- (4) Trikojo lizdas
- (5) Serijos numeris (korpuso numeris)
- (6)
Trynimo mygtukas - (7)
AE fiksavimo mygtukas - (8)
AF taško pasirinkimo mygtukas
- (9) Dirželio kilputė
- (10) Prieigos lemputė
- (11) Kortelės lizdo dangtelis
- (12) Kortelės lizdas 1
- (13) Kortelės lizdas 2
- (14) Baterijų skyriaus dangtelio užraktas
- (15) Baterijų skyriaus dangtelis
- (16) Anga priedams prijungti
Režimo pasirinkimo ratukas
Režimo pasirinkimo ratukas yra padalintas į pagrindinės zonos ir kūrybinės zonos režimus.
Pagrindinės zonos režimais fotoaparatas nustato optimalias nuostatas pagal fotografuojamą objektą arba aplinką. Kūrybinės zonos režimais galite fotografuoti pasirinkę pageidaujamas ekspozicijos ir kitas nuostatas.
(1) Pagrindinė zona
(2) Kūrybinė zona / (3) Pasirenkamas fotografavimo režimas
Režimo pasirinkimo ratukas ir fotografavimo režimai
| Režimo pasirinkimo ratukas | Fotografavimo režimas | |||
|---|---|---|---|---|
| Fotografavimas |
Filmų filmavimas |
|||
| Pagrindinė zona |  |
Išmanusis automatinis vaizdo režimas | Filmas išmaniuoju automatiniu vaizdo režimu | |
|
Ypatinga aplinka |
Portretas | Panoraminis fotografavimas | ||
| Lygi oda | Stambus planas | |||
| Grupės nuotrauka | Maistas | |||
| Kraštovaizdis | Naktinis portretas | |||
| Panoraminis kadras | Naktinis vaizdas laikant fotoaparatą rankoje | |||
| Sportas | HDR foninio apšvietimo valdymas | |||
| Vaikai | Tylusis užraktas | |||
| Kūrybinė zona | Fv | AE su pirmenybe lankstumui | Filmas automatinės ekspozicijos režimu | |
| P | AE programa | |||
| Tv | AE su pirmenybe išlaikymui | Filmas AE su pirmenybe išlaikymui režimu | ||
| Av | AE su pirmenybe diafragmai | Filmas AE su pirmenybe diafragmai režimu | ||
| M | Rankinis eksponavimas | Rankinis eksponavimas filmuojant | ||
| B | Neribotas eksponavimas („Bulb“) | Filmas automatinės ekspozicijos režimu | ||
 |
AE programa | Sulėtinto / pagreitinto vaizdo filmas | ||
|
Pasirenkamas fotografavimo režimas |
Pasirenkamas fotografavimas | Pasirenkamas filmų filmavimas | ||
Baterijų kroviklis LC-E6
Baterijų paketo LP-E6P / LP-E6NH / LP-E6N / LP-E6 kroviklis ().
- (1) Baterijų paketo lizdas
- (2) Įkrovimo lemputė
- (3) Maitinimo kištukas
Baterijų kroviklis LC-E6E
Baterijų paketo LP-E6P / LP-E6NH / LP-E6N / LP-E6 kroviklis ().
- (1) Įkrovimo lemputė
- (2) Baterijų paketo lizdas
- (3) Maitinimo kabelis
- (4) Maitinimo kabelio lizdas

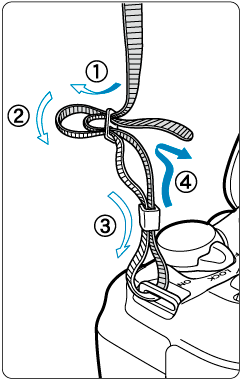

Dirželio prikabinimas
Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.
