Dalių pavadinimai
- (1) Užrakto mygtukas / filmavimo mygtukas
- (2) Mastelio keitimo svirtelė
Fotografuojant: W plačiakampis objektyvas / T teleobjektyvas
Peržiūros metu:
rodyklė /
didinimas - (3) AF pagalbinio spindulio / raudonų akių efekto mažinimo / laikmačio / nuotolinio valdymo lemputė
- (4) RF objektyvo apsodo žyma
- (5) Vaizdo jutiklis
- (6) Rankena
- (7) Kontaktai
- (8) Objektyvo apsodas
- (9) Mikrofonas
- (10) Garsiakalbis
- (11) Dirželio kilputė
- (12) Signalinė lemputė
- (13) Jungčių dangtelis
- (14) Objektyvo atleidimo mygtukas
- (15) Objektyvo fiksavimo kaištis
- (16) REC Filmavimo mygtukas (priekyje)
- (17)
Išorinio mikrofono įvado jungtis - (18)
Ausinių jungtis - (19)
Nuotolinio valdymo jungtis - (20)
HDMI mikroišvadas - (21)
Skaitmeninė jungtis - (22) Jungties dangtelis
- (23) Korpuso dangtelis
- (1) Daugiafunkcinė jungtis
- (2)
Peržiūros mygtukas - (3)
Meniu mygtukas - (4) Ekranas
- (5) Režimo pasirinkimo ratukas
- (6)
/
/
1 / srautinio siuntimo / filmų ir nuotraukų peržiūros perjungimo mygtukas - (7) LOCK Daugiafunkcinio užrakto mygtukas
- (8) Dirželio kilputė
- (9)
/
Maitinimo jungiklis - (10)
Pagrindinis valdymo ratukas - (11) Serijos numeris (korpuso numeris)
- (12)
/
/
2 / AF paleidimo / vaizdų siuntimo į išmanųjį telefoną mygtukas - (13)
/
/
3 / spalvų režimo / vaizdo paieškos mygtukas - (14)
/
Sparčiojo valdymo ratuko / krypčių mygtukai
- (15)
/
Į kairę / automatinio fokusavimo / rankinio fokusavimo mygtukas - (16)
/WB Žemyn / baltos spalvos balanso mygtukas - (17)
Informacijos mygtukas - (18)
/ISO/
Aukštyn / ISO / trynimo mygtukas - (19)
/
/
Į dešinę / laikmačio / pavaros režimo pasirinkimo mygtukas - (20)
Sparčiojo valdymo / nustatymo mygtukas - (21) Prieigos lemputė
- (22)Trikojo lizdas
- (23) Kortelės / baterijos skyriaus dangtelis
- (24) Kortelės / baterijos skyriaus dangtelio užraktas
- (25)Trikojo lizdas

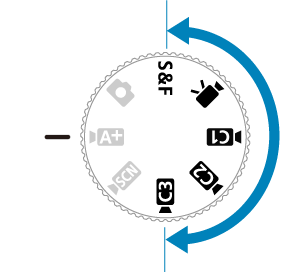

Režimo pasirinkimo ratukas
Režimo pasirinkimo ratukas yra padalintas į filmavimui skirtas pagrindinę ir kūrybines zonas bei fotografavimui skirtą zoną.
(1) Pagrindinės zonos filmų režimai
Tiesiog paspauskite filmavimo mygtuką ir fotoaparatas viską nustatys pagal filmuojamą objektą arba aplinką.
Norėdami pasirinkti įrašymo režimą
režimu, bakstelėkite piktogramą viršutiniame kairiajame ekrano kampe.
: Filmas išmaniuoju automatiniu vaizdo režimu ()
: Filmas ypatingos aplinkos režimu ()
[ ] |
Filmas režimu „Lygi oda“ |
|---|---|
[ ] |
Filmas stambiu planu demonstracijoms |
[ ] |
Filmo IS režimas |
(2) Kūrybinės zonos filmų režimai ()
Įrašykite filmus taikydami pageidaujamas ekspozicijos ir kitas nuostatas.
Norėdami pasirinkti įrašymo režimą
arba
režimu, bakstelėkite piktogramą viršutiniame kairiajame ekrano kampe.
: Sulėtinto / pagreitinto vaizdo filmai
]
]
]
]: Pažangūs filmai
| [] |
Filmo automatinė ekspozicija |
|---|---|
[ ] |
Filmas AE su pirmenybe išlaikymui režimu |
[ ] |
Filmas AE su pirmenybe diafragmai režimu |
[ ] |
Rankinis eksponavimas filmuojant |
: Pasirenkami įrašymo režimai ()
Pagrindinės zonos režimais fotoaparatas nustato optimalias nuostatas pagal fotografuojamą objektą arba aplinką.
Kūrybinės zonos režimais galite fotografuoti pasirinkę pageidaujamas ekspozicijos ir kitas nuostatas.
Norėdami pasirinkti fotografavimo režimą, bakstelėkite piktogramą viršutiniame kairiajame ekrano kampe.
- Pagrindinė zona
[ ] |
Išmanusis automatinis vaizdo režimas |
|---|---|
[ ] |
Autoportretinė nuotrauka |
[ ] |
Portretas |
[ ] |
Lygi oda |
[ ] |
Panorama |
[ ] |
Maistas |
[ ] |
Naktinis vaizdas laikant fotoaparatą rankoje |
- Kūrybinė zona
| [P] | AE programa |
|---|---|
| [Tv] | AE su pirmenybe išlaikymui |
| [Av] | AE su pirmenybe diafragmai |
| [M] | Rankinis eksponavimas |
| [B] | Neribotas eksponavimas |
Baterijų kroviklis LC-E17
Baterijų paketo LP-E17 kroviklis ().
- (1) Maitinimo kištukas
- (2) Įkrovimo lemputė
- (3) Visiškos įkrovos lemputė
- (4) Baterijų paketo lizdas
Baterijų kroviklis LC-E17E
Baterijų paketo LP-E17 kroviklis ().
- (1) Maitinimo kabelio lizdas
- (2) Įkrovimo lemputė
- (3) Visiškos įkrovos lemputė
- (4) Baterijų paketo lizdas
- (5) Maitinimo kabelis

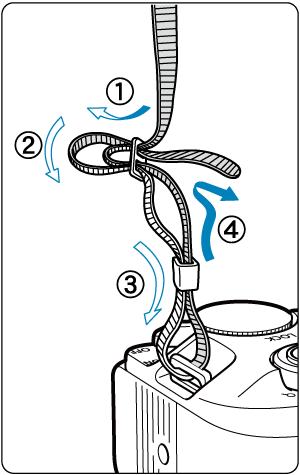

Dirželio prikabinimas
Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.
