Dalių pavadinimai

Dirželio prikabinimas
Kabelio apsaugos naudojimas

(1) Laikmačio lemputė / AF pagalbinis spindulys
(2) Užrakto mygtukas
(3) Daugiafunkcinis mygtukas 2 (M-Fn 2)
(4) Lauko gylio peržiūros mygtukas
(5) Rankena
(6) Kortelės lizdo dangtelio užraktas
(7) Fotografavimo vertikaliai rankenos daugiafunkcinis mygtukas
(8) Fotografavimo vertikaliai rankenos jungiklis ON/OFF
(9) Fotografavimo vertikaliai rankenos pagrindinis valdymo ratukas
(10) Fotografavimo vertikaliai rankenos užrakto mygtukas
(11) Jungties dangtelis
(12) RF objektyvo apsodo žyma

(13) Objektyvo apsodas
(14) Objektyvo fiksavimo kaištis
(15) Objektyvo atleidimo mygtukas
(16) Užrakto užuolaidėlė / vaizdo jutiklis
(17) Nuotolinio valdymo jungtis
(18) Kontaktai
(19) Fotografavimo vertikaliai rankenos lauko gylio peržiūros mygtukas
(20) Fotografavimo vertikaliai rankenos daugiafunkcinis mygtukas 2 (M-Fn 2)
(21)Trikojo lizdas
(22) Serijos numeris (korpuso numeris)
(23) Anga priedams prijungti
(24) Plaštakos dirželio kilputė
(25) Korpuso dangtelis

(1) Okuliaro gaubtas
(2) Daugiafunkcinė jungtis
(3) Blykstės sinchronizavimo kontaktai
(4) Židinio plokštumos žyma
(5) Pavaros režimo / AF veikimo pasirinkimo mygtukas
(6) Mikrofonas
(7) Signalinė lemputė
(8) Ekspozicijos kompensavimo fotografuojant su blykste / matavimo režimo pasirinkimo mygtukas
(9) Dirželio kilputė
(10) Išorinio mikrofono įvado jungtis
(11) Skaitmeninė jungtis
(12) HDMI OUT jungtis
(13) Ausinių jungtis
(14) „Ethernet RJ-45“ jungtis
(15) Sinchronizavimo jungtis
(16) Jungčių dangtelis
(17) Baterijos atleidimo rankenėlė
(18) Baterija
(19) Baterijų skyriaus dangtelis

(20) LCD skydelis
(21) Baltos spalvos balanso mygtukas
(22) Ekspozicijos kompensavimo / diafragmos reikšmės nustatymo / laiko rodinio mygtukas
(23) Režimo mygtukas
(24) AF taško pasirinkimo mygtukas
(25) AE fiksavimo mygtukas
(26) Sparčiojo valdymo ratukas 2
(27) AF paleidimo mygtukas / išmanusis valdiklis
(28) Sparčiojo valdymo mygtukas
(29) Nustatymo mygtukas SET
(30) Maitinimo / daugiafunkcinio užrakto jungiklis
(31) Fotografavimo vertikaliai rankenos AF paleidimo mygtukas / išmanusis valdiklis
(32) Garsiakalbis
(33) Ekranas
(34) Tinklo lemputė
(35) Galinis jutiklis
(36) Okuliaro gaubto užrakto svirtelė
(37) Meniu mygtukas
(38) / Daugiafunkcis mygtukas 3 / balso atmintinės atkūrimo (reikia palaikyti norint įrašyti) mygtukas

(1) Vaizdo ieškiklio jutiklis
(2) Vaizdo ieškiklio okuliaras
(3) Fotoaparato valdymas akimi
(4) Daugiafunkcis valdiklis (taip pat galima paspausti centrą)
(5) Informacijos mygtukas
(6) Sparčiojo valdymo ratukas 1
(7) Peržiūros mygtukas
(8) Didinimo / mažinimo mygtukas
(9) Trynimo mygtukas
(10) / Vertinimo / balso atmintinės mygtukas
(11) Fotografavimo vertikaliai rankenos informacijos mygtukas
(12) Dioptrijų nustatymo ratukas
(13) / Fotografavimo / filmavimo jungiklis
(14) Filmavimo mygtukas

(15) / Daugiafunkcis / vaizdų perdavimo į FTP serverį mygtukas
(16) Pagrindinis valdymo ratukas
(17) / LCD ekrane rodomos informacijos perjungimo / ekrano apšvietimo / apkirpimo mygtukas
(18) Dirželio kilputė
(19) Kortelės lizdas 1
(20) Kortelės lizdas 2
(21) 1 kortelės išstūmimo mygtukas
(22) 2 kortelės išstūmimo mygtukas
(23) Kortelės lizdo dangtelis
(24) Prieigos lemputė
(25) Fotografavimo vertikaliai rankenos daugiafunkcis valdiklis (taip pat galima paspausti centrą)
(26) Fotografavimo vertikaliai rankenos AE fiksavimo mygtukas
(27) Fotografavimo vertikaliai rankenos sparčiojo valdymo ratukas 2
(28) Fotografavimo vertikaliai rankenos AF taško pasirinkimo mygtukas

LCD skydelyje pateikiamas informacijos rodinys

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos. Informacijos apie piktogramas žr. Informacijos rodinys.

Vaizdo ieškiklio informacijos rodinys

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos.

Baterijų paketas LP-E19

(1) Baterijų užrakto svirtelė
(2) Kontaktai

(3) Apsauginis dangtelis
(4) Baterijos atleidimo rankenėlė

Baterijų kroviklis LC-E19

Baterijų paketo LP-E19 kroviklis ().

(1) Kontaktai
(2) Baterijų paketo lizdai
(3) Maitinimo kabelio lizdas
(4) Įkrovimo efektyvumo patikrinimo mygtukas / kalibravimo mygtukas

(5) Įkrovimo lemputė / įkrovimo efektyvumo patikrinimo lemputė / iškrovimo trukmės lemputė
(6) Kalibravimo (iškrovimo) lemputė
(7) Apsauginis dangtelis (pridedami du)
(8) Maitinimo kabelis

Dirželio prikabinimas

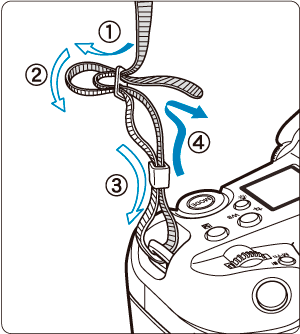

Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.

Kabelio apsaugos naudojimas

Jungdami kabelius (sąsajos kabelį arba HDMI kabelį) naudokite pridėtą kabelio apsaugą. Kabelio apsauga padeda apsaugoti nuo atsitiktinio atsijungimo ir jungties sugadinimo.

Kai fotoaparatą jungiate prie kompiuterio, naudokite „Canon“ kabelį (pridedamą arba parduodamą atskirai).
Kai fotoaparatą jungiate prie televizoriaus arba kito rodymo įrenginio, naudokite prekybos vietose parduodamą HDMI kabelį.

Pasirengimas

Pasiruoškite kabelio apsaugą.
- Kabelio apsaugą sudaro apsauga (1) ir spaustukas (2).

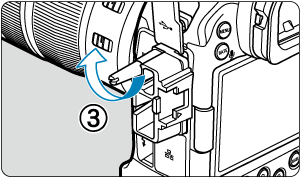

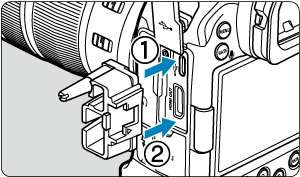

Prijunkite apsaugą prie fotoaparato.

Kabelio įkišimas / prijungimas

Įkiškite kabelius į spaustuką, prijunkite spaustuką prie apsaugos, po to prijunkite kabelius prie fotoaparato.

Kai naudojamas ir „Canon“ sąsajos kabelis, ir HDMI kabelis

Prakiškite abu kabelius pro spaustuką.
- (3) „Canon“ sąsajos kabelis
- (4) HDMI kabelis
Prijunkite spaustuką prie apsaugos.

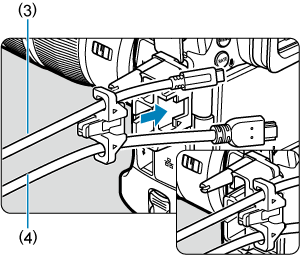

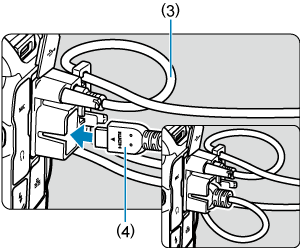

Prie fotoaparato prijunkite abu kabelius.

Kai naudojamas tik „Canon“ sąsajos kabelis arba HDMI kabelis

Prakiškite kabelį per spaustuką (2) kaip pavaizduota, po to prijunkite spaustuką prie apsaugos.

Atsargiai

Naudojant fotoaparatą, kai sąsajos kabelis arba HDMI kabelis prijungtas nenaudojant kabelio apsaugos, galima sugadinti fotoaparato jungtį. Būtinai įsitikinkite, kad kiekvienas kabelis patikimai prijungtas prie fotoaparato jungties.
