Aušinimo ventiliatoriaus naudojimas

Aušinimo ventiliatorius CF-R20EP (parduodamas atskirai) yra priedas su ventiliatoriumi, skirtas aušinti fotoaparatą ir LAN jungtį, kad būtų galima naudoti laidinio LAN tinklo funkciją.

  • (1) Oro tiekimo anga
  • (2) Įtraukimo anga

Prijungimas prie fotoaparato

  1. Nuimkite dangtelius.

    • Nuimkite kontaktų dangtelius (1) ir (2), esančius ant aušinimo ventiliatoriaus.

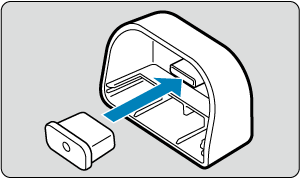

    • Prijunkite aušinimo ventiliatoriaus kontaktų dangtelį (1) prie (2) ir padėkite saugoti.
    • Atjunkite apsaugos nuo dulkių dangtelį (3) nuo oro tiekimo angos ir padėkite saugoti.

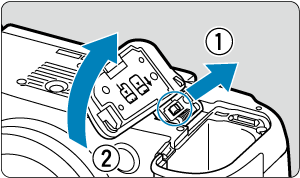

  2. Nuimkite baterijų skyriaus dangtelį.

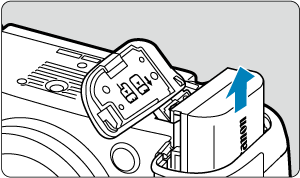

    • Prieš išimdami bateriją, išjunkite fotoaparatą.

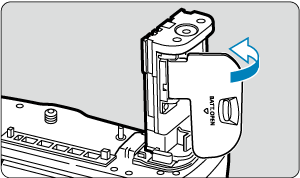

    • Atjunkite baterijų skyriaus dangtelį nuo fotoaparato.

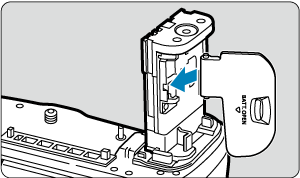

    • Prijunkite nuimtą dangtelį prie aušinimo ventiliatoriaus.

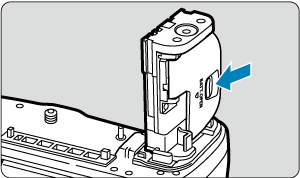

    • Norėdami nuimti dangtelį, pastumkite svirtelę, kad jį atlaisvintumėte, po to atlikite prijungimo procedūrą atvirkštine tvarka.

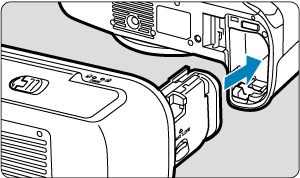

  3. Patikimai prijunkite aušinimo ventiliatorių.

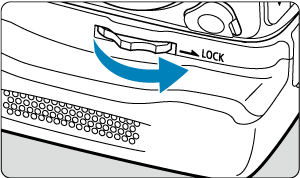

    • Įkiškite kontaktus į fotoaparatą ir pasukite atjungimo ratuką, kad užfiksuotumėte.

Atsargiai

  • Nelieskite fotoaparato arba aušinimo ventiliatoriaus kontaktų.
  • Kai vėl prijungiate baterijų skyriaus dangtelį prie fotoaparato, prijunkite jį atidarytą bent 90°.

Baterijų įdėjimas

Įdėkite vieną arba dvi baterijas LP-E6P.

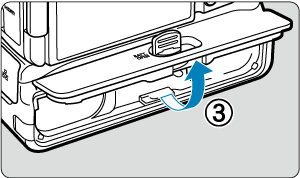

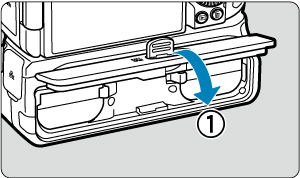

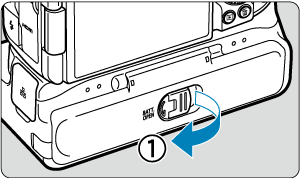

  1. Atidarykite baterijų skyriaus dangtelį.

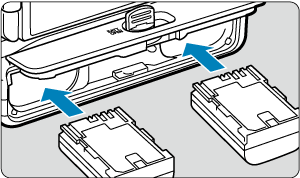

  2. Įdėkite baterijas.

    • Baterijas įdėkite kaip pavaizduota.
    • Spauskite iki baterijos spragtelėdamos užsifiksuos.
    • Kai naudojama viena baterija, ją galima įdėti į bet kurią vietą.

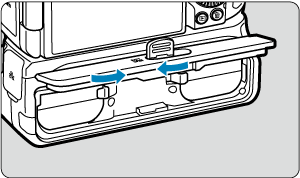

    • Norėdami išimti baterijas, paspauskite atjungimo svirteles rodyklės kryptimi.

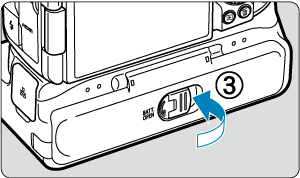

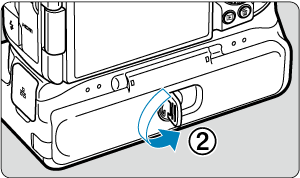

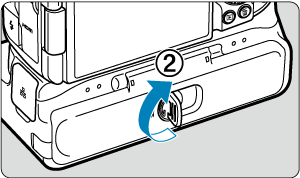

  3. Uždarykite baterijų skyriaus dangtelį.

Atsargiai

  • Kai dedate baterijas, įsitikinkite, kad švarūs elektriniai kontaktai. Prie kontaktų prilipusius nešvarumus nuvalykite minkšta šluoste.
  • Baterijas įdėkite, kai aušinimo ventiliatorių prijungsite prie fotoaparato. Jei aušinimo ventiliatorius prie fotoaparato prijungiamas jau įdėjus į jį baterijas, gali neteisingai rodyti baterijų patikrinimo rezultatus.
  • Prieš atjungdami aušinimo ventiliatorių, išjunkite fotoaparatą ir išimkite baterijas.
  • Atjungę aušinimo ventiliatorių, uždėkite kontaktų dangtelius ant aušinimo ventiliatoriaus kontaktų ir apsaugos nuo dulkių dangtelį ant oro tiekimo angos. Jei aušinimo ventiliatorius bus ilgėliau nenaudojamas, išimkite baterijas.
  • Padėję gaminį saugoti, pasirūpinkite, kad ant jo nepatektų nešvarumų, dulkių, vandens ar druskos.
  • Jei rodomas baterijos ryšio klaidos pranešimas, kai prijungtas aušinimo ventiliatorius, elkitės kaip nurodyta pranešime. Jei fotoaparatas nebetenka galios, įdėkite baterijas iš naujo ir paleiskite fotoaparatą.

Buitinio elektros tinklo lizdo naudojimas

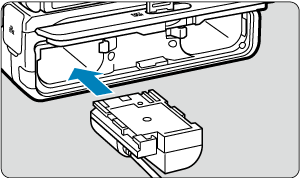

  1. Prijunkite NS jungiamąją movą.

    • NS jungiamąją movą DR-E6P (parduodama atskirai) prijunkite taip pat, kaip įdėdami baterijas.
    • Galima įdėti tik vieną NS jungiamąją movą, nurodytoje vietoje.

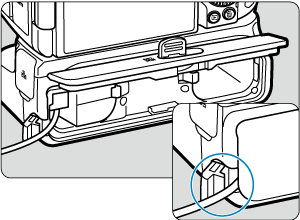

    • Prakiškite NS jungiamosios movos kabelį per kabeliui skirtą skylę.
    • Uždarykite baterijų skyriaus dangtelį.

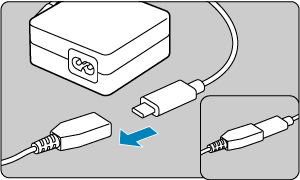

  2. Prijunkite NS jungiamąją movą prie USB maitinimo adapterio.

    • Tvirtai prijunkite NS jungiamosios movos kištuką prie USB maitinimo adapterio PD-E2 (parduodamas atskirai) jungties.

    Pastaba

    • Kad išvengtumėte atsijungimo, naudokite kabelių spaustuką, kad pritvirtintumėte NS jungiamosios movos ir USB maitinimo adapterio kabelius, kaip pavaizduota.

  3. Prijunkite maitinimo kabelį.

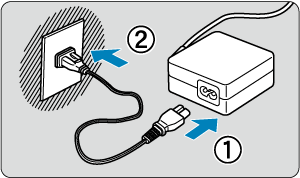

    • Prijunkite maitinimo kabelį prie USB maitinimo adapterio ir įkiškite kitą jo galą į elektros tinklo lizdą.

Atsargiai

  • Kai fotoaparato maitinimas įjungtas, neprijunkite ir neatjunkite maitinimo kabelio arba kištuko ir neišimkite baterijų.

Aušinimo ventiliatoriaus nustatymas

Aušinimo ventiliatoriaus nustatymas

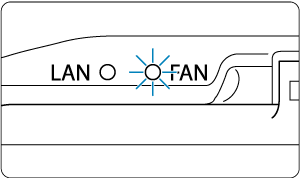

  • Kai naudojamas aušinimo ventiliatorius šviečia indikatorius FAN.

Atsargiai

  • Rekomenduojame iš anksto padaryti bandomuosius kadrus.
  • Kai aušinimo ventiliatorius įjungtas, iš fotoaparato oro išmetimo angos išpučiamas šiltas oras.
  • Kai aušinimo ventiliatorius naudojamas, ranka ar kitas objektais neuždenkite aušinimo ventiliatoriaus įtraukimo angos arba fotoaparato oro išmetimo angos
  • Esant tam tikroms įrašymo sąlygoms, įrašytuose filmuose gali girdėtis ventiliatoriaus veikimo garsas. Jei taip ir yra, gali pavykti sumažinti šių garsų naudojant išorinį mikrofoną ir padėti jį toliau nuo aušinimo ventiliatoriaus.
  • Atsižvelgiant į aušinimo ventiliatoriaus nuostatas, pradėjus įrašinėti po parengties, gali būti įrašytas ventiliatoriaus veikimo skirtingais greičiais garsas.
  • Kai šalta, aušinimo ventiliatorius gali neveikti.
  • Prieš įrašinėdami, būtinai įsitikinkite, kad šviečia indikatorius FAN.

Tinklo ryšio nustatymas

USB maitinimo adapterio naudojimas įkrauti / maitinti

Naudodami USB maitinimo adapterį PD-E2 (parduodamas atskirai), galite įkrauti baterijų paketą LP-E6P neišėmę jo iš aušinimo ventiliatoriaus. Taip pat galima tiekti energiją fotoaparatui.

Įkrovimas

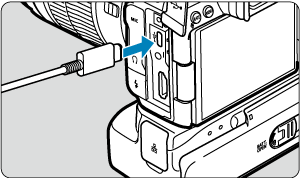

  1. Prijunkite USB maitinimo adapterį.

    • Kai fotoaparato maitinimo jungiklis perjungtas į padėtį Maitinimo išjungimas, įkiškite USB maitinimo adapterio kištuką į fotoaparato Skaitmeninis jungtį iki pat galo.

  2. Įkraukite bateriją.

    • Prijunkite maitinimo kabelį prie USB maitinimo adapterio ir įkiškite kitą jo galą į elektros tinklo lizdą.

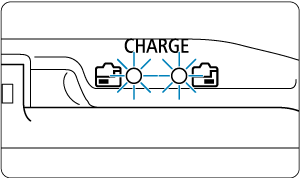

    • Pradedama įkrauti ir pradeda šviesti aušinimo ventiliatoriaus įkrovimo lemputė.
    • Fotoaparato LCD skydelyje pateikiamas rodmuo [Įkraunama].
    • Įkrovus, įkrovimo lemputė išsijungia.

Energijos tiekimas

Kad tiektumėte energiją fotoaparatui, tačiau neįkrautumėte baterijų, perjunkite fotoaparato maitinimo jungiklį į padėtį Maitinimo įjungimas. Tačiau įsijungus automatinio išsijungimo funkcijai, baterijos bus įkraunamos.

Kai tiekiama energija, baterijų lygio indikatorius yra pilkas.

Norėdami perjungti iš energijos tiekimo fotoaparatui režimo į įkrovimo režimą, perjunkite fotoaparato maitinimo jungiklį į padėtį Maitinimo išjungimas.

Atsargiai

  • Tiekti energijos į fotoaparatą neįmanoma, jei į aušinimo ventiliatorių neįdėtas baterijų paketas.
  • Įkrauti negalima, jei įdėtas LP-E6P ir prijungta NS jungiamoji mova DR-E6P.
  • Kai baterijų paketai išsieikvoja, adapteris juos įkrauna. Tokiu atveju, energija į fotoaparatą netiekiama.
  • Siekdami apsaugoti baterijų paketus ir palaikyti optimalią jų būseną, nepertraukiamai nekraukite jų ilgiau nei 24 valandas.
  • Įkrautos net ir nenaudojamos baterijos palaipsniui išsikrauna.
  • Jei įkrovimo lemputė nepradeda šviesti arba krovimo metu įvyksta klaida (apie tai informuoja mirksinti įkrovimo lemputė), atjunkite maitinimo kabelį, iš naujo įdėkite baterijų paketą, palaukite kelias minutes ir tik tada vėl jį prijunkite. Jei problema išlieka, nugabenkite fotoaparatą į artimiausią „Canon“ paslaugų centrą.
  • Kiek laiko trunka įkrova ir kiek įkraunama, priklauso nuo aplinkos temperatūros ir likusios talpos.
  • Saugumo sumetimais, esant žemai temperatūrai, įkrauti užtrunka ilgiau.
  • Likęs baterijų lygis gali sumažėti, kai į fotoaparatą tiekiama energija. Kad neišsieikvotų baterijos energija, naudokite visiškai įkrautą bateriją.
  • Prieš atjungiant USB maitinimo adapterius, fotoaparato maitinimo jungiklį nustatykite į padėtį Maitinimo išjungimas.
  • Kai kurie prekybos vietose parduodami maitinimo adapteriai patvirtinti įkrauti ir maitinti fotoaparatą. Daugiau informacijos rasite „Canon“ svetainėje ().
  • Taip pat galite įkrauti baterijų paketą LP-E6NH / LP-E6N ().

Pastaba

  • Be to, galite įkrauti po vieną baterijų paketą LP-E6P.
