Dalių pavadinimai

  1. (1) Laikmačio lemputė / AF pagalbinis spindulys
  2. (2) Užrakto mygtukas
  3. (3) Daugiafunkcinis mygtukas 2 (M-Fn 2)
  4. (4) Lauko gylio peržiūros mygtukas
  5. (5) Rankena
  6. (6) Fotografavimo vertikaliai rankenos daugiafunkcinis mygtukas
  7. (7) Fotografavimo vertikaliai rankenos pagrindinis valdymo ratukas
  8. (8) Fotografavimo vertikaliai rankenos užrakto mygtukas
  9. (9) RF objektyvo apsodo žyma
  10. (10) Objektyvo apsodas
  11. (11) Objektyvo fiksavimo kaištis
  1. (12) Objektyvo atleidimo mygtukas
  2. (13) Užrakto užuolaidėlė / vaizdo jutiklis
  3. (14) Nuotolinio valdymo jungtis
  4. (15) Kontaktai
  5. (16) Fotografavimo vertikaliai rankenos lauko gylio peržiūros mygtukas
  6. (17) Fotografavimo vertikaliai rankenos daugiafunkcinis mygtukas 2 (M-Fn 2)
  7. (18) Trikojo lizdas
  8. (19) Serijos numeris (korpuso numeris)
  9. (20) Anga priedams prijungti
  10. (21) Korpuso dangtelis
  1. (1) Okuliaro gaubtas
  2. (2) Daugiafunkcinė jungtis
  3. (3) Blykstės sinchronizavimo kontaktai
  4. (4) Židinio plokštumos žyma
  5. (5) Pavaros režimo / AF veikimo pasirinkimo mygtukas
  6. (6) Mikrofonas
  7. (7) Ekspozicijos kompensavimo fotografuojant su blykste / matavimo režimo pasirinkimo mygtukas
  8. (8) Dirželio kilputė
  9. (9) Išorinio mikrofono ĮVADAS
  10. (10) Skaitmeninis lizdas
  11. (11) HDMI mikroišvadas
  12. (12) Ausinių lizdas
  13. (13) Eterneto RJ-45 lizdas
  14. (14) PC jungtis
  15. (15) Jungčių dangtelis
  16. (16) Baterijos atleidimo rankenėlė
  1. (17) Baterija
  2. (18) Baterijų skyriaus dangtelis
  3. (19) LCD skydelis
  4. (20) Informacijos LCD skydelyje įjungimo / skydelio apšvietimo mygtukas
  5. (21) Ekspozicijos kompensavimo / diafragmos reikšmės nustatymo mygtukas
  6. (22) Režimo mygtukas
  7. (23) AF taško pasirinkimo mygtukas
  8. (24) AE fiksavimo mygtukas
  9. (25) Sparčiojo valdymo ratukas 2
  10. (26) AF paleidimo mygtukas / išmanusis valdiklis
  11. (27) Sparčiojo valdymo mygtukas
  12. (28) Prieigos lemputė
  13. (29) Maitinimo / daugiafunkcinio užrakto jungiklis
  14. (30) Garsiakalbis
  15. (31) Ekranas
  16. (32) Meniu mygtukas
  17. (33) / Vertinimo / balso atmintinės mygtukas
  1. (1) Vaizdo ieškiklio okuliaras
  2. (2) Daugiafunkcis valdiklis (taip pat galima paspausti centrą)
  3. (3) Informacijos mygtukas
  4. (4) Nustatymo mygtukas
  5. (5) Sparčiojo valdymo ratukas 1
  6. (6) Peržiūros mygtukas
  7. (7) Tinklo lemputė
  8. (8) Didinimo / mažinimo mygtukas
  9. (9) Trynimo mygtukas
  10. (10) Dioptrijų nustatymo ratukas
  11. (11) Fotografavimo / filmavimo jungiklis
  1. (12) Daugiafunkcinis mygtukas
  2. (13) Pagrindinis valdymo ratukas
  3. (14) Dirželio kilputė
  4. (15) Filmavimo mygtukas
  5. (16) Kortelės lizdas 1
  6. (17) Kortelės lizdas 2
  7. (18) Kortelės lizdo dangtelis
  8. (19) 1 kortelės išstūmimo mygtukas
  9. (20) Fotografavimo vertikaliai rankenos daugiafunkcis valdiklis (taip pat galima paspausti centrą)
  10. (21) Fotografavimo vertikaliai rankenos AF paleidimo mygtukas / išmanusis valdiklis
  11. (22) Fotografavimo vertikaliai rankenos sparčiojo valdymo ratukas 2
  12. (23) Fotografavimo vertikaliai rankenos AE fiksavimo mygtukas
  13. (24) Fotografavimo vertikaliai rankenos AF taško pasirinkimo mygtukas

LCD skydelyje pateikiamas informacijos rodinys

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos. Informacijos apie piktogramas žr. Informacijos rodinys.

Vaizdo ieškiklio informacijos rodinys

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos.

Baterijų paketas LP-E19

  1. (1) Baterijų užrakto svirtelė
  2. (2) Kontaktai
  1. (3) Apsauginis dangtelis
  2. (4) Baterijos atleidimo rankenėlė

Baterijų įkroviklis LC-E19

Baterijų paketo LP-E19 kroviklis ().

  1. (1) Kontaktai
  2. (2) Baterijų paketo lizdai
  3. (3) Maitinimo kabelio lizdas
  4. (4) Įkrovimo efektyvumo patikrinimo mygtukas / kalibravimo mygtukas
  1. (5) Įkrovimo lemputė / įkrovimo efektyvumo patikrinimo lemputė / iškrovimo trukmės lemputė
  2. (6) Kalibravimo (iškrovimo) lemputė
  3. (7) Apsauginis dangtelis (pridedami du)
  4. (8) Maitinimo kabelis

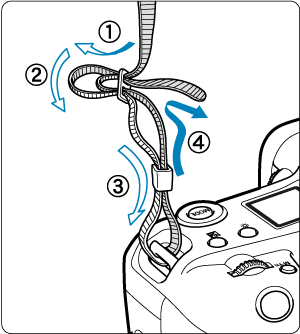

Dirželio prikabinimas

Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.

Kabelio apsaugos naudojimas

  • Prie kompiuterio fotoaparatą junkite tik naudodami komplekte esantį sąsajos kabelį arba „Canon“ kabelį.
  • Kai jungiate fotoaparatą prie monitoriaus ar kito vaizdą rodančio įrenginio, naudokite prekybos vietose įsigyjamą HDMI kabelį.
  • Jungdami sąsajos kabelį naudokite pridėtą kabelio apsaugą. Kabelio apsauga padeda apsaugoti nuo atsitiktinio atsijungimo ir lizdo sugadinimo.

Pasirengimas

Kabelio apsaugą sudaro apsauga (1) ir spaustukas (2).

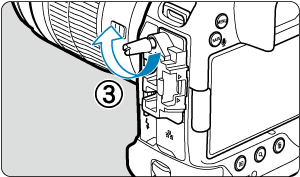

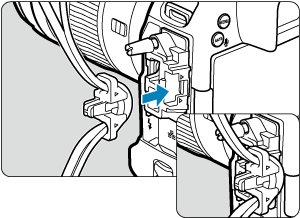

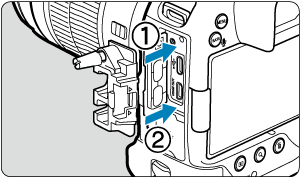

Prijunkite apsaugą prie fotoaparato.

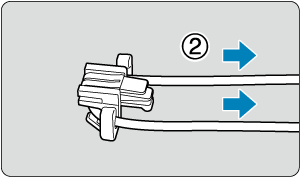

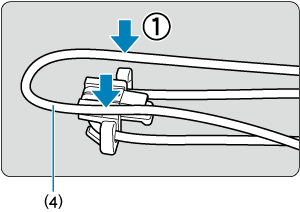

Komplekte esančio sąsajos kabelio ir prekybos vietose parduodamo plono HDMI kabelio naudojimas

    • (3) Pridedamas sąsajos kabelis
    • (4) Prekybos vietose parduodamas plonas HDMI kabelis

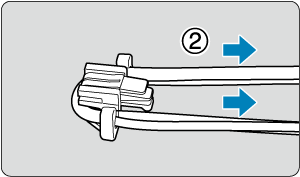

Komplekte esančio arba pasirinktinio „Canon“ sąsajos kabelio ir prekybos vietose parduodamo storo HDMI kabelio naudojimas

    • (5) Pridedamas arba pasirinktinis „Canon“ sąsajos kabelis
    • (6) Prekybos vietose parduodamas storas HDMI kabelis

Pasirinktinio „Canon“ sąsajos kabelio arba prekybos vietose parduodamo HDMI kabelio naudojimas

Kai naudojate tik pasirinktinį „Canon“ sąsajos kabelį arba prekybos vietose parduodamą storą / ploną HDMI kabelį, prieš pritvirtindami spaustuką prie kabelio apsaugos, prakiškite kabelį pro spaustuką (2) (žr. iliustraciją).

Atsargiai

  • Naudojant fotoaparatą, kai sąsajos kabelis arba HDMI kabelis prijungtas nenaudojant kabelio apsaugos, galima sugadinti fotoaparato lizdą. Būtinai įsitikinkite, kad kiekvienas kabelis patikimai prijungtas prie fotoaparato lizdo.
