Daugiafunkcinė jungtis

Daugiafunkcinė jungtis yra kontaktinė jungtis, tiekianti energiją priedams ir suteikia išplėstines ryšio funkcines galimybes.

Daugiafunkcinės jungties naudojimas

Jungties dangtelio nuėmimas

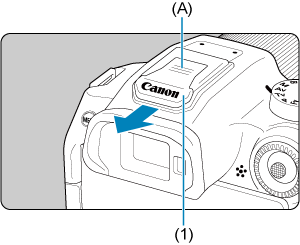

  • Jungties dangtelį (1) nuimkite pirštu spausdami iliustracijoje žyme (A) nurodytą dalį. Nuėmę, laikykite jungties dangtelį patogioje vietoje, kad nepamestumėte.

Priedų prijungimas

  • Prijungdami priedus, kurie palaiko ryšį per daugiafunkcinės jungties kontaktus, stumkite priedo tvirtinimo jungtį iki ji užsifiksuos, tada užstumkite tvirtinimo priedo užfiksavimo svirtelę, kad užfiksuotumėte. Daugiau informacijos rasite priedo naudotojo vadove.

  • Toliau nurodytų priedų prie daugiafunkcinės jungties tiesiogiai prijungti negalima.

    • Speedlite EL-1/600EXII-RT/600EX-RT/580EX II
    • „Speedlite“ siųstuvo ST-E3-RT (Ver. 2)/ST-E3-RT
    • Laido nuotolinei blykstei prijungti OC-E3
    • GPS imtuvas GP-E2
  • Norint su fotoaparatu naudoti aukščiau nurodytus priedus, reikia atskirai parduodamo daugiafunkcinės jungties adapterio AD-E1. Daugiau informacijos rasite AD-E1 naudotojo vadove.
  • Prijungdami kitus priedus (ne nurodytus aukščiau), kurie skirti įprastinėms kontaktinėms jungtims, stumkite priedo tvirtinimo jungtį iki pat galo, tada užstumkite tvirtinimo jungties užfiksavimo svirtelę, kad užfiksuotumėte. Daugiau informacijos rasite priedo naudotojo vadove.
  • Elektroninio vaizdo ieškiklio EVF-DC2/EVF-DC1 negalima prijungti prie daugiafunkcinės jungties. Jei bandysite prijungti priedus per jėgą, galite sugadinti juos arba daugiafunkcę jungtį.

Jungties dangtelio uždėjimas

  • Atjungę priedus nuo daugiafunkcinės jungties, vėl uždėkite jungties dangtelį, kad apsaugotumėte kontaktus nuo dulkių ir vandens.
  • Užstumkite jungties dangtelį iki pat galo spausdami iliustracijoje žyme (B) pažymėtą dalį.

Atsargiai

  • Priedus prijunkite teisingai, kaip nurodyta Priedų prijungimas. Dėl netinkamo prijungimo gali sutrikti fotoaparato arba priedų veikimas arba priedai gali nukristi.
  • Pašalines medžiagas nuo daugiafunkcinės jungties nupūskite prekyboje parduodamu pūtikliu arba panašiu įrankiu.
  • Jeigu daugiafunkcė jungtis sudrėksta, išjunkite fotoaparatą ir, prieš naudodami, leiskite jai išdžiūti.
  • Naudokite su fotoaparatu gautą jungties dangtelį.
