Dalių pavadinimai

  1. (1) Režimo pasirinkimo ratukas
  2. (2) Daugiafunkcinis užraktas Daugiafunkcinio užrakto mygtukas
  3. (3) Pagrindinis valdymo ratukas Pagrindinis valdymo ratukas
  4. (4) Daugiafunkcinis Daugiafunkcinis mygtukas
  5. (5) Užrakto mygtukas
  6. (6) Filmavimo mygtukas
  7. (7) Laikmačio lemputė / AF pagalbinis spindulys
  8. (8) Nuotolinio valdymo jutiklis
  9. (9) Rankena (baterijų skyrius)
  10. (10) NS jungiamosios movos kabelio lizdas
  11. (11) Lauko gylio peržiūros mygtukas
  12. (12) Kontaktai
  1. (13) Objektyvo apsodas
  2. (14) Blykstės sinchronizavimo kontaktai
  3. (15) Kontaktinė jungtis
  4. (16) RF objektyvo apsodo žyma
  5. (17) Maitinimo jungiklis
  6. (18) Dirželio kilputė
  7. (19) Židinio plokštumos žyma Židinio plokštumos žyma
  8. (20) Mikrofonas
  9. (21) Vaizdo jutiklis
  10. (22) Objektyvo atleidimo mygtukas
  11. (23) Objektyvo fiksavimo kaištis
  12. (24) Korpuso dangtelis
  1. (1) Okuliaro gaubtas
  2. (2) Vaizdo ieškiklio okuliaras
  3. (3)MENU Meniu mygtukas
  4. (4) Jungčių dangtelis
  5. (5) AF paleidimas AF paleidimo mygtukas
  6. (6) Sparčiojo valdymo ratukas 2 Sparčiojo valdymo ratukas 2
  7. (7) Daugiafunkcis valdiklis Daugiafunkcis valdiklis (taip pat galima paspausti centrą)
  8. (8) Didinimas arba mažinimas Didinimo / mažinimo mygtukas
  9. (9) Q (Spartusis valdymas) Sparčiojo valdymo mygtukas
  10. (10) Prieigos lemputė
  1. (11) SET Nustatymo mygtukas
  2. (12) Peržiūra Peržiūros mygtukas
  3. (13) INFO Informacijos mygtukas
  4. (14) Vaizdo ieškiklio jutiklis
  5. (15) RATE Įvertinimo mygtukas
  6. (16) Išorinio mikrofono ĮVADAS Išorinio mikrofono ĮVADAS
  7. (17) Skaitmeninis lizdas Skaitmeninis lizdas
  8. (18) Ausinių lizdas Ausinių lizdas
  9. (19) HDMI miniatiūrinis išvadas HDMI mikroišvadas
  10. (20) Nuotolinio valdymo jungtis Nuotolinio valdymo jungtis
  1. (1) Dioptrijų nustatymo ratukas
  2. (2) Anga priedams prijungti
  3. (3) Ekranas
  4. (4) Trikojo lizdas
  5. (5) Serijos numeris (korpuso numeris)
  6. (6) Trynimas Trynimo mygtukas
  7. (7) Garsiakalbis
  8. (8) AE fiksavimas AE fiksavimo mygtukas
  1. (9) AF taško pasirinkimas AF taško pasirinkimo mygtukas
  2. (10) Dirželio kilputė
  3. (11) Kortelės lizdo dangtelis
  4. (12) Kortelės lizdas 2
  5. (13) Kortelės lizdas 1
  6. (14) Baterijų skyriaus dangtelio užraktas
  7. (15) Baterijų skyriaus dangtelis
  8. (16) Sparčiojo valdymo ratukas 1 Sparčiojo valdymo ratukas 1

Režimo pasirinkimo ratukas

Galite pasirinkti norimą fotografavimo režimą.

  • (1) Išmanusis automatinis vaizdo režimas režimas
    • Tereikia paspausti užrakto mygtuką.
    • Fotoaparatas viską nustato pagal fotografuojamą objektą arba aplinką.
      • Išmanusis automatinis vaizdo režimas: Išmanusis automatinis vaizdo režimas ()
  • (2) AE su pirmenybe lankstumui, AE programa, AE su pirmenybe išlaikymui, AE su pirmenybe diafragmai, Rankinis eksponavimas ir Neribotas režimai
    • Šie režimai suteikia daugiau galimybių valdyti fotoaparatą fotografuojant įvairius objektus.
    • AE su pirmenybe lankstumui: AE su pirmenybe lankstumui ()
    • AE programa: AE programa ()
    • AE su pirmenybe išlaikymui: AE su pirmenybe išlaikymui ()
    • AE su pirmenybe diafragmai: AE su pirmenybe diafragmai ()
    • Rankinis eksponavimas: Rankinis eksponavimas ()
    • Neribotas: Neribotas eksponavimas („Bulb“) ()
  • (3) Pasirenkamo fotografavimo režimai
    • Režimus AE su pirmenybe lankstumui, AE programa, AE su pirmenybe išlaikymui, AE su pirmenybe diafragmai, Rankinis eksponavimas, Neribotas, AF veikimo režimą, meniu funkcijas ir kt. galite priskirti ratuko padėtims Pasirenkamas fotografavimo režimas 1, Pasirenkamas fotografavimo režimas 2 arba Pasirenkamas fotografavimo režimas 3 ().
  • (4) Filmai Filmų filmavimas ()

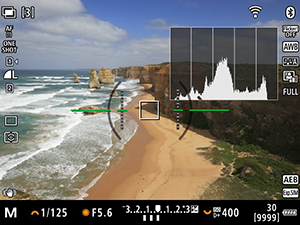

Vaizdo ieškiklio informacijos rodinys

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos.

Baterijų kroviklis LC-E6

Baterijų paketo LP-E6P/LP-E6NH/LP-E6N/LP-E6 kroviklis ().

  1. (1) Baterijų paketo lizdas
  2. (2) Įkrovimo lemputė
  3. (3) Maitinimo kištukas

Baterijų kroviklis LC-E6E

Baterijų paketo LP-E6NH/LP-E6N/LP-E6 kroviklis ().

  1. (1) Įkrovimo lemputė
  2. (2) Baterijų paketo lizdas
  3. (3) Maitinimo kabelis
  4. (4) Maitinimo kabelio lizdas

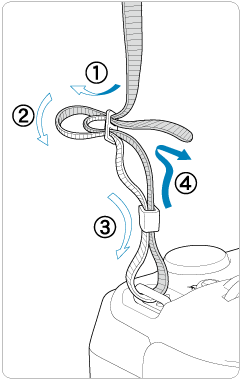

Dirželio prikabinimas

Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.
