Baterijų bloko naudojimas

Baterijų blokas BG-R10, kuriame yra vertikaliam fotografavimui skirti mygtukai ir ratukai, yra pasirinktinis fotoaparato priedas, kuris gali maitinti kamerą iš dviejų baterijų.

  1. Nuimkite kontaktų dangtelius.

    • Nuimkite kontaktų dangtelius (1) ir (2), esančius ant baterijų bloko.

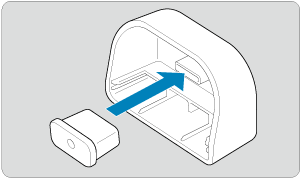

    • Prijunkite baterijų bloko kontaktų dangtelį (1) prie (2), norėdami saugoti.

  2. Nuimkite baterijų skyriaus dangtelį.

    • Prieš išimdami bateriją, išjunkite fotoaparatą.

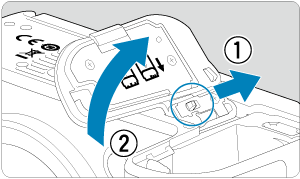

    • Atjunkite baterijų skyriaus dangtelį nuo fotoaparato.

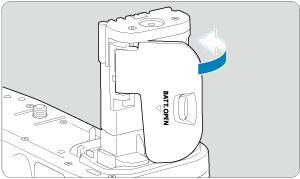

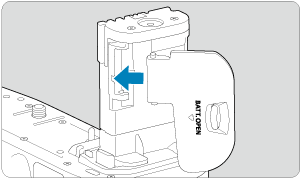

    • Prijunkite dangtelį prie baterijų bloko.

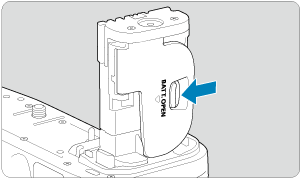

    • Norėdami nuimti dangtelį, pastumkite svirtelę, kad jį atlaisvintumėte, po to atlikite prijungimo procedūrą atvirkštine tvarka.

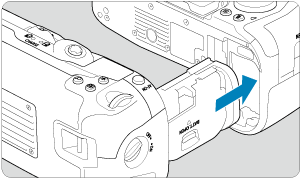

  3. Prijunkite ir užfiksuokite baterijų bloką.

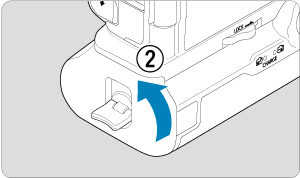

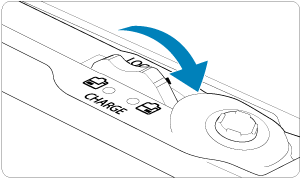

    • Įdėkite baterijų bloką į fotoaparatą ir pasukite atjungimo ratuką, kad užfiksuotumėte.

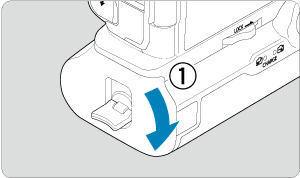

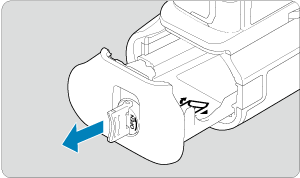

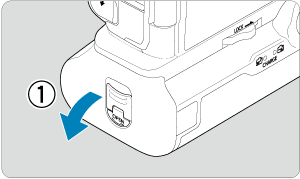

  4. Išimkite baterijų dėtuvę.

Atsargiai

  • Kai vėl prijungiate baterijų skyriaus dangtelį prie fotoaparato, prijunkite jį atidarytą bent 90°.
  • Nelieskite fotoaparato arba baterijų bloko kontaktų.

Baterijų įdėjimas

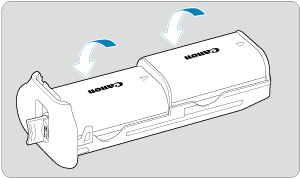

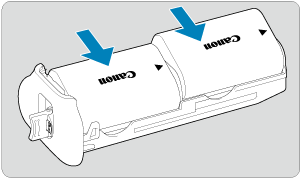

  1. Įdėkite baterijas.

    • Baterijas įdėkite kaip pavaizduota.
    • Kai naudojama viena baterija, ją galima įdėti į bet kurią vietą.
    • Norėdami užfiksuoti baterijas, stumkite rodyklėmis pažymėta kryptimi iki užsifiksuos.

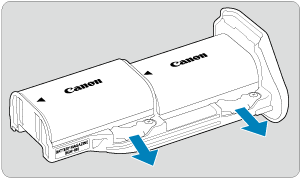

    • Norėdami išimti baterijas, paspauskite baterijų dėtuvės svirtelę rodyklės kryptimi.

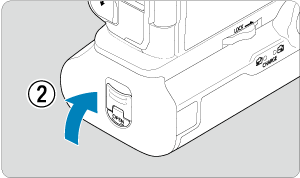

  2. Prijunkite baterijų dėtuvę.

    • Įkiškite baterijų dėtuvę iki pat galo, kad užfiksuotumėte ją.

Atsargiai

  • Kai dedate baterijas, įsitikinkite, kad švarūs elektriniai kontaktai. Prie kontaktų prilipusius nešvarumus nuvalykite minkšta šluoste.
  • Baterijas įdėkite, kai baterijų bloką prijungsite prie fotoaparato. Jei baterijų blokas prie fotoaparato prijungiamas jau įdėjus į jį baterijas, gali neteisingai rodyti baterijų patikrinimo rezultatus.
  • Prieš atjungdami baterijų bloką, išjunkite fotoaparatą ir išimkite baterijas.
  • Atjungę baterijų bloką, vėl uždėkite apsauginius fotoaparato ir baterijų bloko kontaktų dangtelius. Jei baterijų blokas bus ilgėliau nenaudojamas, išimkite baterijas.
  • Jei rodomas baterijos ryšio klaidos pranešimas, kai prijungtas baterijų blokas, elkitės kaip nurodyta pranešime. Jei fotoaparatas nebetenka galios, prijunkite baterijų dėtuvę iš naujo ir paleiskite fotoaparatą.

Buitinio elektros tinklo lizdo naudojimas

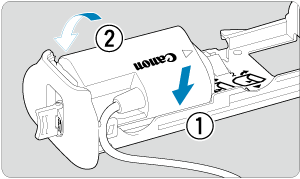

  1. Prijunkite NS jungiamąją movą.

    • NS jungiamąją movą DR-E6 (parduodama atskirai) prijunkite taip pat, kaip baterijas.
    • Prakiškite NS jungiamosios movos kabelį per baterijų dėtuvės kabelio griovelį.
    • Įkiškite baterijų dėtuvę iki pat galo, kad užfiksuotumėte ją.

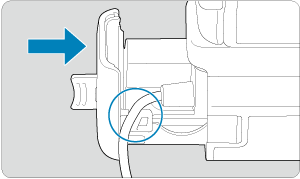

  2. Prijunkite baterijų dėtuvę.

    • Prakiškite kabelio galą per kabeliui skirtą skylę.

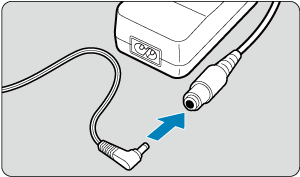

  3. Prijunkite NS jungiamąją movą prie KS adapterio.

    • Iki galo įkiškite NS jungiamosios movos kištuką į KS adapterio AC-E6N (parduodamas atskirai) lizdą.

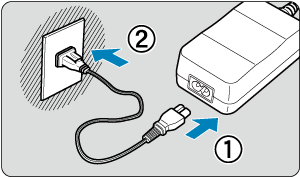

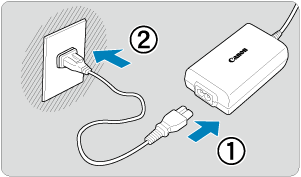

  4. Prijunkite maitinimo kabelį.

    • Prijunkite maitinimo kabelį prie KS adapterio ir įkiškite maitinimo kištuką į elektros tinklo lizdą.

Atsargiai

  • Kai fotoaparato maitinimas įjungtas, neprijunkite ir neatjunkite maitinimo kabelio arba lizdo ir neatjunkite baterijų dėtuvės.
  • Pasirūpinkite, kad NS jungiamosios movos kabelis nepatektų tarp baterijų bloko ir baterijų dėtuvės.

Veiksmai mygtukais ir ratukais

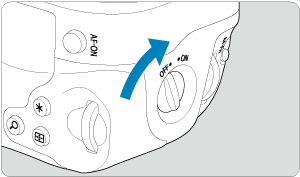

  • Norėdami naudotis mygtukais ir ratukais, pasukite fotografavimo vertikaliai jungiklį (4) į padėtį ON.
  • Mygtukai ir ratukai naudojami taip pat, kaip atitinkami fotoaparato mygtukai ir ratukai.
  1. (1) Užrakto mygtukas
  2. (2) Daugiafunkcinis Daugiafunkcinis mygtukas
  3. (3) Pagrindinis valdymo ratukas Pagrindinis valdymo ratukas
  4. (4) Fotografavimo vertikaliai rankenos jungiklis ON/OFF
  5. (5) Daugiafunkcis valdiklis Daugiafunkcis valdiklis
  1. (6) Didinimas arba mažinimas Didinimo / mažinimo mygtukas
  2. (7) AF taško pasirinkimas AF taško pasirinkimo mygtukas
  3. (8) AE fiksavimas AE fiksavimo / FE fiksavimo mygtukas
  4. (9) AF paleidimas AF paleidimo mygtukas
  5. (10) Sparčiojo valdymo ratukas 2 Sparčiojo valdymo ratukas 2

USB maitinimo adapterio naudojimas įkrauti / fotoaparatui maitinti

Naudodamiesi USB maitinimo adapteriu PD-E1, galite įkrauti baterijų paketą LP-E6P, LP-E6NH arba LP-E6N neišėmę jo iš baterijų bloko. Taip pat galima tiekti energiją fotoaparatui.

Atsargiai

  • LP-E6P, LP-E6NH ir LP-E6N galima įkrauti kartu.
  • Arba galite įkrauti po vieną baterijų paketą LP-E6P, LP-E6NH arba LP-E6N vienu metu.
  • Šiuo būdu negalima įkrauti LP-E6. Jei įdėta ir baterija LP-E6, ir pakartotinai įkraunama baterija, nebus įkraunama nei viena.
  • Baterija neįkraunama, jei prijungtas LP-E6P, LP-E6NH arba LP-E6N tuo metu, kai prijungta NS jungiamoji mova DR-E6.
  • Jei naudosite fotoaparatą, krovimas nutrūks.
  • Kai baterijų paketai išsieikvoja, adapteris juos įkrauna. Tokiu atveju, energija į fotoaparatą netiekiama.

Įkrovimas

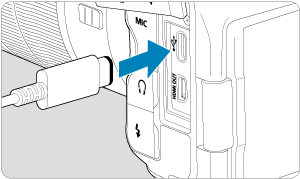

  1. Prijunkite USB maitinimo adapterį.

    • Kai fotoaparato maitinimo jungiklis perjungtas į padėtį Maitinimo išjungimas, įkiškite USB maitinimo adapterio kištuką į fotoaparato skaitmeninį lizdą iki pat galo.

  2. Įkraukite bateriją.

    • Prijunkite maitinimo kabelį prie USB maitinimo adapterio ir įkiškite kitą jo galą į elektros tinklo lizdą.
    • Pradedama įkrauti ir pradeda šviesti įkrovimo lemputė.
    • LCD skydelyje pateikiamas rodmuo [Įkraunama].
    • Įkrovus, įkrovimo lemputė išsijungia.

Energijos tiekimas

Kad tiektumėte energiją fotoaparatui, tačiau neįkrautumėte baterijų, perjunkite fotoaparato maitinimo jungiklį į padėtį Maitinimo įjungimas.

Kai tiekiama energija į fotoaparatą, LCD skydelyje ir ekrane pateikiamas rodmuo [Energijos tiekimas].

Perjungtumėte iš energijos tiekimo fotoaparatui režimo į įkrovimo režimą, perjunkite fotoaparato maitinimo jungiklį į padėtį Maitinimo išjungimas.

Atsargiai

  • Siekdami apsaugoti baterijų paketus ir palaikyti optimalią jų būseną, nepertraukiamai nekraukite jų ilgiau nei 24 valandas.
  • Jei įkrovimo lemputė nepradeda šviesti arba krovimo metu įvyksta klaida (apie tai informuoja mirksinti įkrovimo lemputė), atjunkite maitinimo kabelį, iš naujo įdėkite baterijų paketą, palaukite kelias minutes ir tik tada vėl jį prijunkite. Jei problema išlieka, nugabenkite fotoaparatą į artimiausią „Canon“ paslaugų centrą.
  • Kiek laiko trunka įkrova ir kiek įkraunama, priklauso nuo aplinkos temperatūros ir likusios talpos.
  • Saugumo sumetimais, esant žemai temperatūrai, įkrauti užtrunka ilgiau.
  • Likęs baterijų lygis gali sumažėti, kai į fotoaparatą tiekiama energija. Kad neišsieikvotų baterijos energija, naudokite visiškai įkrautą bateriją, kai fotografuojate vienodais intervalais.
