Dalių pavadinimai

  1. (1) MODE mygtukas
  2. (2) Filmavimo mygtukas
  3. (3) Pagrindinis valdymo ratukas Pagrindinis valdymo ratukas
  4. (4) Daugiafunkcinis Daugiafunkcinis mygtukas
  5. (5) Užrakto mygtukas
  6. (6) LCD skydelio apšvietimas Informacijos LCD skydelyje įjungimo / skydelio apšvietimo mygtukas
  7. (7) Laikmačio lemputė / AF pagalbinis spindulys
  8. (8) Nuotolinio valdymo jutiklis
  9. (9) Rankena (baterijų skyrius)
  10. (10) NS jungiamosios movos kabelio lizdas
  11. (11) Lauko gylio peržiūros mygtukas
  12. (12) Kontaktai
  1. (13) Objektyvo apsodas
  2. (14) Blykstės sinchronizavimo kontaktai
  3. (15) Kontaktinė jungtis
  4. (16) RF objektyvo apsodo žyma
  5. (17) Maitinimo jungiklis
  6. (18) Dirželio kilputė
  7. (19) Židinio plokštumos žyma Židinio plokštumos žyma
  8. (20) Mikrofonas
  9. (21) Užrakto užuolaidėlė / vaizdų jutiklis
  10. (22) Objektyvo atleidimo mygtukas
  11. (23) Objektyvo fiksavimo kaištis
  12. (24) Nuotolinio valdymo jungtis
  13. (25) Korpuso dangtelis
  1. (1) Okuliaro gaubtas
  2. (2) Vaizdo ieškiklio okuliaras
  3. (3)MENU Meniu mygtukas
  4. (4) Garsiakalbis
  5. (5) Jungčių dangtelis
  6. (6) LCD skydelis
  7. (7) Daugiafunkcinis užraktas Daugiafunkcinio užrakto mygtukas
  8. (8) Sparčiojo valdymo ratukas 2 Sparčiojo valdymo ratukas 2
  9. (9) AF paleidimas AF paleidimo mygtukas
  10. (10) Daugiafunkcis valdiklis Daugiafunkcis valdiklis (taip pat galima paspausti centrą)
  11. (11) Didinimas arba mažinimas Didinimo / mažinimo mygtukas
  12. (12) Q (Spartusis valdymas) Sparčiojo valdymo mygtukas
  1. (13) INFO Informacijos mygtukas
  2. (14) SET Nustatymo mygtukas
  3. (15) Prieigos lemputė
  4. (16) Trynimas Trynimo mygtukas
  5. (17) Peržiūra Peržiūros mygtukas
  6. (18) Balso atmintinės mikrofonas
  7. (19) Vaizdo ieškiklio jutiklis
  8. (20) RATE Vertinimo / balso atmintinės mygtukas
  9. (21) Išorinio mikrofono ĮVADAS Išorinio mikrofono ĮVADAS
  10. (22) Skaitmeninis lizdas Skaitmeninis lizdas
  11. (23) HDMI mikroišvadas HDMI mikroišvadas
  12. (24) Ausinių lizdas Ausinių lizdas
  13. (25) Blykstės suveikimas PC jungtis
  1. (1) Dioptrijų nustatymo ratukas
  2. (2) Anga priedams prijungti
  3. (3) Ekranas
  4. (4) Trikojo lizdas
  5. (5)Serijos numeris (korpuso numeris)
  6. (6) AE fiksavimas AE fiksavimo mygtukas
  7. (7) AF taško pasirinkimas AF taško pasirinkimo mygtukas
  8. (8) Dirželio kilputė
  1. (9) Kortelės lizdo dangtelis
  2. (10)Kortelės išstūmimo mygtukas
  3. (11) Kortelės lizdas 2
  4. (12) Kortelės lizdas 1
  5. (13) Baterijų skyriaus dangtelio užraktas
  6. (14) Baterijų skyriaus dangtelis
  7. (15) Sparčiojo valdymo ratukas 1 Sparčiojo valdymo ratukas 1

LCD skydelyje rodomas informacijos ekranas

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos. Informacijos apie piktogramas žr. Informacijos rodinys.

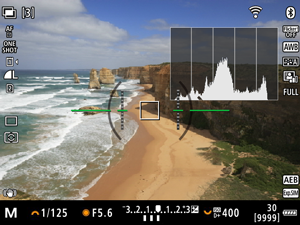

Vaizdo ieškiklio informacijos rodinys

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos.

Baterijų kroviklis LC-E6

Baterijų paketo LP-E6NH/LP-E6N/LP-E6 kroviklis ().

  1. (1) Baterijos lizdas
  2. (2) Įkrovimo lemputė
  3. (3) Maitinimo kištukas

Baterijų įkroviklis LC-E6E

Baterijų paketo LP-E6P/LP-E6NH/LP-E6N/LP-E6 kroviklis ().

  1. (1) Įkrovimo lemputė
  2. (2) Baterijų paketo lizdas
  3. (3) Maitinimo kabelis
  4. (4) Maitinimo kabelio lizdas

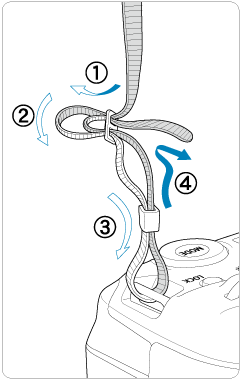

Dirželio prikabinimas

Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.

Kabelio apsaugos naudojimas

Prie kompiuterio fotoaparatą junkite tik naudodami komplekte esantį sąsajos kabelį arba „Canon“ kabelį.

Jungdami sąsajos kabelį taip pat naudokite pridėtą kabelio apsaugą. Kabelio apsauga padeda apsaugoti nuo atsitiktinio atsijungimo ir lizdo sugadinimo.

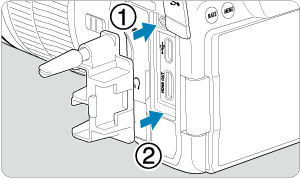

Komplekte esančio sąsajos kabelio ir prekybos vietose parduodamo HDMI kabelio naudojimas

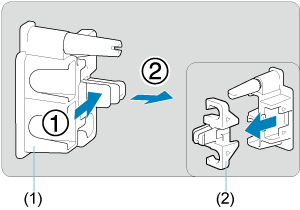

    • (1) Kabelio apsauga
    • (2) Spaustukas

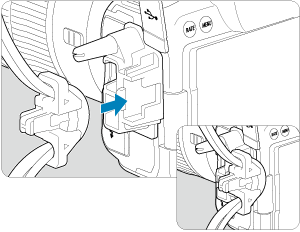

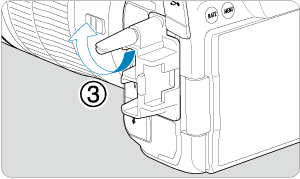

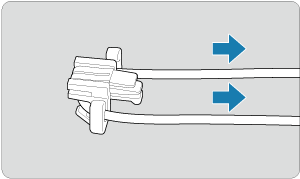

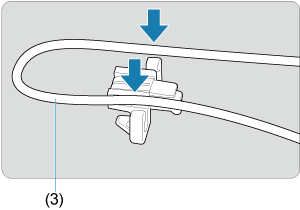

  3. Plono kabelio naudojimas

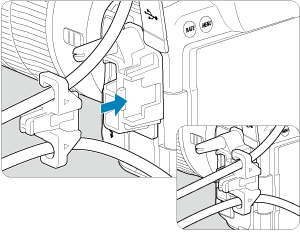

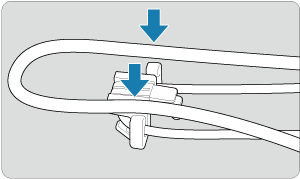

    Storo kabelio naudojimas

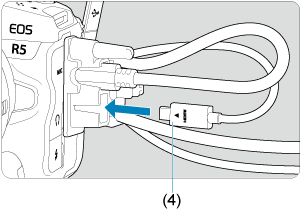

    • (3) Pridedamas sąsajos kabelis

  4. Plono kabelio naudojimas

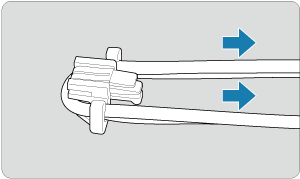

    Storo kabelio naudojimas

  5. Plono kabelio naudojimas

    Storo kabelio naudojimas

  6. Plono kabelio naudojimas

    Storo kabelio naudojimas

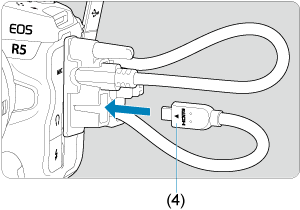

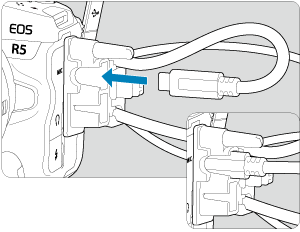

    • (4) HDMI kabelis (parduodamas atskirai)

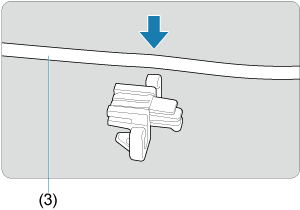

Pasirinktinio „Canon“ sąsajos kabelio naudojimas

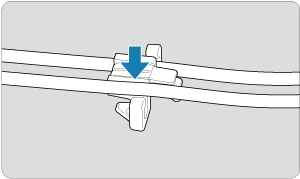

Kai naudojate pasirinktinį „Canon“ sąsajos kabelį, prieš pritvirtindami spaustuką prie kabelio apsaugos, prakiškite kabelį pro spaustuką (5) (žr. iliustraciją).

Atsargiai

  • Naudojant fotoaparatą, kai sąsajos kabelis prijungtas nenaudojant kabelio apsaugos, galima sugadinti skaitmeninį lizdą.
  • Būtinai įsitikinkite, kad sąsajos kabelis patikimai prijungtas prie skaitmeninio lizdo.

Pastaba

  • Kai jungiate fotoaparatą prie televizoriaus, naudokite prekybos vietose įsigyjamą HDMI kabelį. Taip pat apsvarstykite kabelio apsaugos naudojimą, kai prijungiate HDMI kabelį.
