Dalių pavadinimai

(1)Režimo pasirinkimo ratukas
(2)Įmontuota blykstė / AF pagalbinio spindulio siųstuvas
(3)Mikrofonas
(4)EF objektyvo apsodo žyma
(5)EF-S objektyvo apsodo žyma
(6) Židinio plokštumos žyma
(7)Garsiakalbis
(8)Jungčių dangtelis
(9)Objektyvo atleidimo mygtukas
(10)Objektyvo fiksavimo kaištis
(11)Objektyvo apsodas
(12)Kontaktai
(13)Veidrodis
(14)Rankena
(15)Raudonų akių efekto mažinimo / laikmačio lemputė
(16)AF zonos / AF metodo pasirinkimo mygtukas

(17)Užrakto mygtukas
(18) Pagrindinis valdymo ratukas
(19) Rodymo mygtukas
(20) ISO jautrumo nustatymo mygtukas
(21) Nuotolinio valdymo jungtis
(22) Skaitmeninis lizdas
(23) HDMI miniatiūrinis išvadas
(24) Išorinio mikrofono ĮVADAS
(25)Serijos numeris
(26)Trikojo lizdas
(27)Lauko gylio peržiūros mygtukas
(28)Baterijų skyriaus dangtelis
(29)Baterijų skyriaus dangtelio užraktas
(30)NS kabelio anga
(31)Korpuso dangtelis

(1)Dirželio kilputė
(2)Kontaktinė jungtis
(3)Blykstės sinchronizavimo kontaktai
(4)Dioptrijų nustatymo ratukas
(5) „Live View“ fotografavimo / filmavimo mygtukas
Perjungiama iš rodymo vaizdo ieškiklyje į „Live View“ vaizdo rodymą ekrane. Įrašinėti galima, kai maitinimo jungiklis perjungtas į padėtį .
(6) AF paleidimo mygtukas
(7)Maitinimo jungiklis
(8) AF taško pasirinkimo / Didinimo mygtukas
(9) AE fiksavimo / FE fiksavimo mygtukas / Rodyklės / mažinimo mygtukas
(10)Kortelės lizdo dangtelis
(11)Prieigos lemputė

(12)Ekranas
(13)Vaizdo ieškiklio okuliaras
(14) Informacijos mygtukas
(15) Meniu mygtukas
(16)Okuliaro gaubtas
(17)Kortelės lizdas
(18) Sparčiojo valdymo mygtukas
(19)/ Į viršų / baltos spalvos balanso pasirinkimo mygtukas
(20)// Į kairę / laikmačio / pavaros režimo pasirinkimo mygtukas
(21)/ Žemyn / „Picture Style“ sąrankos pasirinkimo mygtukas
(22) Peržiūros mygtukas
(23)/ Į dešinę / AF veikimo pasirinkimo mygtukas
(24) Nustatymo mygtukas
(25) Sparčiojo valdymo ratukas
(26) Trynimo / Užrakto mygtukas

Vaizdo ieškiklio informacijos rodinys

(1)Fokusavimo ekranas
(2)Vaizdo proporcijų linija (1:1)
(3)Tinklelis
(4)Taškinio matavimo ratukas
(5)Didelės AF zonos rėmelis
(6)Elektroninis gulsčiukas

(7) AF taškas
(8)Vaizdo proporcijų linija (16:9)
(9)Zoninis AF rėmelis
(10)Vaizdo proporcijų linija (4:3)
(11) Mirgėjimo aptikimas

Ekrane pateikiamos tik esamu metu pritaikytos nuostatos.

(1)Diafragmos reikšmė
(2)AF taško pasirinkimas
( , , )
(3)Išlaikymas
Neribotas ()

FE fiksavimas ()

Užimtas / įkraunama įmontuota blykstė ()

Įspėjimas dėl daugiafunkcinio užrakto ()

Kortelės nebuvimo įspėjimas ()

Pilnos kortelės įspėjimas ()

Kortelės klaidos įspėjimas ()

Klaidų kodai ()

Aktyvus AI netiesioginės blykstės režimas ()
(4) Ekspozicijos kompensavimas fotografuojant su blykste
(5) Įspėjamoji piktograma
(6) AE fiksavimas
AEB eiga

(7) Įspėjimas naudoti blykstę (mirksi)
Blykstės parengtis (šviečia)

Įspėjimas dėl FE fiksavimo diapazono (mirksi)
(8) FE fiksavimas
FEB eiga

Didelio greičio sinchronizavimas
(9) ISO jautrumas
(10)Maksimali serija
(11) Fokusuotės indikatorius
(12)ISO jautrumas
(13) Paryškinto atspalvio pirmenybė
(14)Ekspozicijos lygio indikatorius
Ekspozicijos kompensavimo dydis

AEB diapazonas

Įjungta raudonų akių efektą mažinanti lemputė
(15) Ekspozicijos kompensavimas

Režimo pasirinkimo ratukas

Režimo pasirinkimo ratukas valdo pagrindinės zonos ir kūrybinės zonos režimus.

(1) Pagrindinė zona

Tereikia paspausti užrakto mygtuką. Fotoaparatas viską nustato pagal fotografuojamą objektą arba aplinką.

: Išmanusis automatinis vaizdo režimas ()

: Ypatinga aplinka ()

	Portretas		Vaikai
	Lygi oda		Maistas
	Grupės nuotrauka		Žvakės šviesa
	Kraštovaizdis		Naktinis portretas
	Stambus planas		Naktinis vaizdas laikant fotoaparatą rankoje
	Sportas		HDR foninio apšvietimo valdymas

: Kūrybiniai filtrai ()

	Grūdėtas nespalvotas		Miniatiūros efektas
	Švelnus neryškumas		HDR meninis standartinis
	„Fish-eye“ efektas		HDR meninis ryškus
	Akvarelės efektas		HDR meninis raiškus
	Žaislinio fotoaparato efektas		HDR meninis reljefiškas

(2) Kūrybinė zona

Šie režimai suteikia daugiau galimybių valdyti fotoaparatą fotografuojant įvairius objektus.

	AE programa (P)
	AE su pirmenybe išlaikymui (Tv)
	AE su pirmenybe diafragmai (Av)
	Rankinis eksponavimas (M)

Baterijų kroviklis LC-E17

Baterijų paketo LP-E17 kroviklis ().

(1)Maitinimo kištukas
(2)Įkrovimo lemputė

(3)Visiškos įkrovos lemputė
(4)Baterijų paketo lizdas

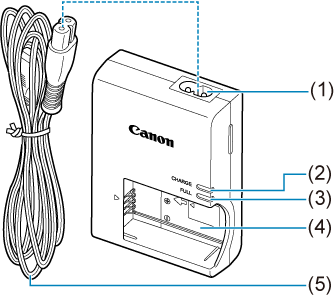

Baterijų kroviklis LC-E17E

Baterijų paketo LP-E17 kroviklis ().

(1)Maitinimo kabelio lizdas
(2)Įkrovimo lemputė
(3)Visiškos įkrovos lemputė

(4)Baterijų paketo lizdas
(5)Maitinimo kabelis

Dirželio prikabinimas

Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią kilputę. Tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.
