Өзгертпелі суреттер

Камерадағы өзгертпелі сурет файлдары негізінен өндірістен кейінгі өңдеуге дайындық кезінде параметрлердің (гамма/түстік кеңістік, түс матрицасы және лук файлдары) тіркесімін қолдану арқылы фильм жазуындағы түс реңктерін реттеуге мүмкіндік береді.

  • Таңдаулы сурет сипаттамалары бар фильмдерді жазу үшін теңшелетін сурет файлын таңдауыңызға болады.
  • Алдын ала орнатылған өзгертпелі сурет файлдарын жаңаларын жасау үшін өңдеуге болады.
  • Фильмнің түс реңктерін реттеу үшін лук файлдарын тіркеуіңізге болады.

Ескерту

  • Өзгертпелі суреттерді қолдану өлшеу деңгейін өзгертуі мүмкін.

Өзгертпелі сурет файлдарын таңдау

  1. [Түсіру: Custom Picture/Түсіру: Өзгертпелі сурет] параметрін () таңдаңыз.

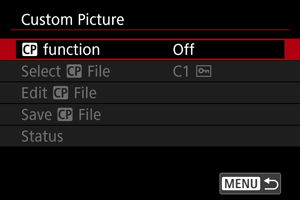

  2. [Өзгертпелі сурет function/Өзгертпелі сурет функциясы] параметрін таңдаңыз.

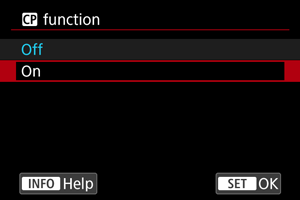

  3. [On/Қосу] параметрін таңдаңыз.

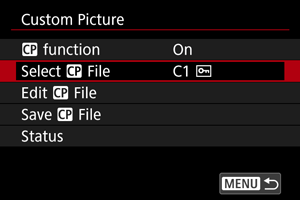

  4. [Select Өзгертпелі суретFile/Custom Picture файлын таңдау] параметрін таңдаңыз.

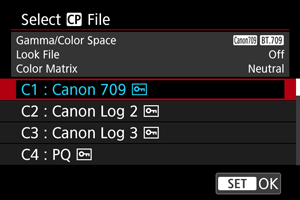

  5. Өзгертпелі сурет файлын таңдаңыз.

    Өзгертпелі сурет файлы Гамма/Түстік кеңістік Лук файлы Түс матрицасы Қорытынды
    C1: Canon 709 Canon 709 / BT.709 Өшіру Бейтарап

    BT.709 Standard стандартына қарағанда кеңірек динамикалық ауқым

    BT.709 стандартына сәйкес келетін мониторларда көрсету үшін қолайлы

    Кейінгі өңдеусіз де қолайлы
    C2: Canon Log 2 Canon Log 2 / C.Gamut Өшіру Бейтарап

    Canon Log 2 гаммасын пайдаланады; кейінгі өңдеу талап етіледі

    Canon Log 3 гаммасына қарағанда күңгірт сурет аймақтарындағы жоғары реңктілік
    C3: Canon Log 3 Canon Log 3 / C.Gamut Өшіру Бейтарап

    Canon Log 3 гаммасын пайдаланады; кейінгі өңдеу талап етіледі

    Динамикалық ауқымды кеңейте отырып Canon Log сипаттамаларын сақтайды
    C4: PQ PQ / BT.2020 Өшіру Бейтарап ITU-R BT.2100 (PQ) стандартына (8 биттік жазуда ITU-R BT.2100 (PQ) стандартына тең) сай HDR гамма доғасын пайдаланады
    C5: HLG HLG / BT.2020 Өшіру Бейтарап ITU-R BT.2100 (HLG) стандартына (8 биттік жазуда ITU-R BT.2100 (HLG) стандартына тең) сай HDR гамма доғасын пайдаланады
    Өзгертпелі сурет файлы Гамма/Түстік кеңістік Лук файлы Түс матрицасы Қорытынды
    C6: BT.709 Standard BT.709 Standard / BT.709 Өшіру Бейне

    BT.709 стандартына сәйкес келетін мониторларда көрсету үшін қолайлы

    ITU-R BT.709 стандартына сай гамма доғасын пайдаланады.
    C7 - C20 (Пайдаланушы07 - Пайдаланушы20) Canon 709 / BT.709 Өшіру Бейтарап

    BT.709 Standard стандартына қарағанда кеңірек динамикалық ауқым

    BT.709 стандартына сәйкес келетін мониторларда көрсету үшін қолайлы

    Кейінгі өңдеусіз де қолайлы

Өзгертпелі суреттерді өңдеу

Таңдалған өзгертпелі сурет файлының параметрлерін өңдей аласыз.

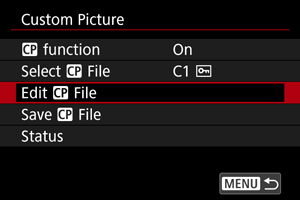

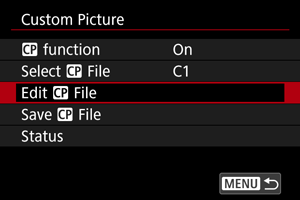

  1. [Edit Өзгертпелі суретFile/Файлды Custom Pictureөңдеу] параметрін таңдаңыз.

    • Қорғалған ([Қорғау]) өзгертпелі сурет файлын өңдеу үшін өңдеуді қосу мақсатында [Protect/Қорғау] арқылы [Unprotect/Қорғауды алу] опциясын таңдаңыз.

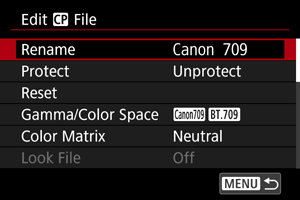

  2. Параметрлерді қажетінше өңдеңіз.

    • Өңдеу үшін парамтрді таңдаңыз, одан кейін оны көрсетілген экранда реттеңіз ().
    • Өңделген өзгертпелі сурет файлын жаңа атаумен сақтау үшін [Rename/Атауын өзгерту] параметрін таңдаңыз және атауды енгізіңіз.
    • Өңдеуді қайта орнату үшін [Reset/Қайта орнату] параметрін таңдаңыз, олан кейін қайта орнату үшін өзгертпелі сурет файлын таңдаңыз.
    • Лук файлдары туралы нұсқауларды Лук файлдарын пайдалану бөлімінен қараңыз.

  3. Суретті қорғаңыз.

    • Өңдеуді аяқтаған кезіңізде [Protect/Қорғау] параметрін таңдаңыз.

Өзгертпелі сурет параметрінің элементтері

Келесі элементтерді [Edit Өзгертпелі суретFile/Custom Pictureфайлын өңдеу] параметрін пайдалану арқылы орнатуға болады.

Параметр элементі Сипаттамасы

Гамма/Түстік кеңістік

Гамма доғасы мен түстік кеңістік тіркесімін орнатыңыз.
Гамма

(1) Шығыс

(2) Кіріс
Canon Log 2

Canon Log 3 гаммасына қарағанда күңгірт сурет аймақтарындағы байырақ градациясы бар гамма

Шығарудан кейін суретті өңдеуді талап етеді
Canon Log 3

Canon Log сипаттамаларын сақтайтын, бірақ кеңейтілген динамикалық ауқымы бар гамма

Шығарудан кейін суретті өңдеуді талап етеді
PQ ITU-R BT.2100 (PQ) стандартына (8 биттік жазуда ITU-R BT.2100 (PQ) стандартына тең) сай HDR гамма
HLG ITU-R BT.2100 (HLG) стандартына (8 биттік жазуда ITU-R BT.2100 (HLG) стандартына тең) сай HDR гамма
BT.709 Standard

ITU-R BT.709 стандартына сай гамма

BT.709 стандартына сәйкес келетін мониторларда көрсету үшін қолайлы
Canon 709

Кең динамикалық ауқымы бар гамма, сонымен қатар кейінгі өңдеусіз де қолайлы

BT.709 стандартына сәйкес келетін мониторларда қарау үшін қолайлы
Параметр элементі Сипаттамасы
Color space (Түстік кеңістік) C.Gamut

BT.2020 стандартына қарағанда кеңірек түс гаммасын қамтитын сурет сенсорының сипаттамаларына негізделген Canon әзірлеген түстік кеңістік

ACES2065-1 түстік кеңістігіне түрлендіру кезінде де ұсынылады
BT.2020 UHDTV (4K/8K) үшін ITU-R BT.2020 стандартына сай түстік кеңістік
BT.709 sRGB стандарттарына сай стандартты түстік кеңістік

Түс матрицасы

Түстерді беру параметрі
Бейтарап Дәл түс беру
Өндіріс камерасы Кинематографиялық түсті беру
Бейне Тарату ТД үшін контрастымен түсті беру

Лук файлы

Лук файлдарын пайдалану
On (Қосу) Лук файлдары негізінде түсті реттеуді қосады
Off (Өшіру) Лук файлдары негізінде түсті реттеуді ажыратады

Лук файлын орнату

Лук файлын тіркеу/жою
Register (Тіркеу) Лук файлдарын (.cube пішімі) өзгертпелі суреттерге тіркейді.
Delete (Жою) Өзгертпелі суреттерге тіркелген лук файлдарын жояды.

HLG түсі

Hybrid log-gamma (HLG) түс параметрі

[Gamma/Color Space/Гамма/Түстік кеңістік] гаммасы [HLG] опциясына орнатылғанда және түстік кеңістік [BT.2020] болғанда қолжетімді болады.
BT.2100 ITU-R BT.2100 стандартына тең түс
Vivid (Ашық) Түс ITU-R BT.2390 стандартындағы “дәстүрлі түске” тең

Black (Қара)

Қара деңгейді реттеу

[Gamma/Color Space/Гамма/Түстік кеңістік] параметрі [Canon Log 2] немесе [Canon Log 3] опциясына орнатылған кезде қолжетімді болмайды
Басты пьедестал –50 - +50 Қара деңгейді көбейтеді немесе азайтады. Жоғары мәндер қараңғы сурет аумақтарын жарықтандырады, бірақ контрастты азайтады. Теріс мәндер қара түстерді күңгірттейді.

Негізгі Қара Қызыл

Негізгі Қара Жасыл

Негізгі Қара Көк

 –50 - +50 Қара түстерде қызыл, жасыл немесе көк түс кастын түзетеді.
Параметр элементі Сипаттамасы

Black Gamma (Қара гамма)

Күңгірт сурет аймақтары үшін төменгі гамма доғасын түзету

Гамма доғасының қара бөлігін келесі ауқымдарда көтереді немесе төмендетеді

[Gamma/Color Space/Гамма/Түстік кеңістік] параметрі [BT.709 Standard/BT.709 стандарты] опциясына орнатылған кезде қолжетімді

(1) Шығыс

(2) Кіріс

(3) Нүкте

(4) Деңгей

(5) Ауқым
Деңгей –50 - +50 Төменгі гамма доғасының биіктігін орнатады
Ауқым –20 - +50 [Point/Нүкте] опциясына қатысты реттеу ауқымын орнатады
Нүкте Шың орнын орнатады

Төменгі негізгі қанықтық

Күңгірт сурет аймақтарындағы түс қанықтығын реттеу
Белсендіру On (Қосу), Off (Өшіру) [On/Қосу] параметріне орнатылған кезде реттеу қосылады
Деңгей –50 - +50 Реттеу мөлшерін орнатады.
Параметр элементі Сипаттамасы

Тізе

Кесілген бөлектеулерді болдырмау үшін ашық сурет аймақтарын қысу

[Gamma/Color Space/Гамма/Түстік кеңістік] параметрі [BT.709 Standard/BT.709 стандарты] опциясына орнатылған кезде қолжетімді

(1) Шығыс

(2) Кіріс

Еңіс

Нүкте
Белсендіру On (Қосу), Off (Өшіру) [On/Қосу] параметріне орнатылған кезде әрбір параметрмен реттеу
Еңіс –35 - +50 Тізе нүктесінен жоғары көлбеуді реттейді
Нүкте 50 - 109 Тізе нүктесін реттейді
Қанықтық –10 - +10 Ашық сурет аймақтарында түс қанықтығын реттейді
Параметр элементі Сипаттамасы

Sharpness (Анықтық)

Анықтықты реттеу
Деңгей –10 - +50 Жиек анықтығының деңгейін көбейтеді немесе азайтады.
Мәлімет жиілігі –8 - +8

Жиекті жақсарту үшін орталық жиілікті орнатады

Жоғары мәндер жиілікті арттырады, суреттерді айқындайды
Өзектеу деңгейі –30 - +50

Шет жақсартуын анықтайтын шеттер мен қоршаған сурет аймақтары арасындағы контраст шегін орнатады.

Жоғары мәндер ұсақ бөлшектерді ерекшелеуге, шуды азайтуға жол бермейді
Limit (Шек) –50 - +50 Жиек жақсартуының мөлшерін шектейді

Шуды азайту

Сурет шуын азайту
Автоматты On (Қосу), Off (Өшіру) [On/Қосу] параметріне орнатылған кезде автоматты түрде реттеледі
Spatial Filter (Кеңістіктік сүзгі) Off (Өшіру), 1 - 12

Бүкіл суретке жұмсақ фокус сияқты әсерді қолдану арқылы шуды азайтады

Ешбір артефактілер жасалмаса да, [Off/Өшіру] опциясынан басқа опцияға орнатылғанда сурет тұтастай жұмсарады.
Frame Correlation (Кадр корреляциясы) Off (Өшіру), 1 - 3

Өшіру мәнінен басқа мәнге орнатылғанда қазіргі және алдыңғы суреттермен (өрістер) салыстыру арқылы шуды азайтады

Көрінетін ажыратымдылыққа әсер етпесе де, қозғалатын нысандар артефактілерге әкелуі мүмкін

Тері мәліметтері

Теріні жұмсарту параметрлері

Тері реңкін анықтауды және шуды азайтуды басқарады.

Анықталған тері реңкі аймақтары зебра өрнегімен көрсетіледі
Әсер деңгейі Off (Өшіру), Low (Төмен), Middle (Орташа), High (Жоғары) Ең жоғарғы деңгей ретінде [High/Жоғары] опциясымен теріні жұмсарту фильтрінің деңгейін орнатады
Реңк –16 - +16 Анықтау үшін тері өңінің реңкін орнатады
Түстілік 0 - 31 Анықтау үшін тері өңінің қанықтығын орнатады
Аймақ Анықтау үшін тері өңінің түс ауқымын орнатады
Y деңгейі Анықтау үшін тері өңінің ашықтығын орнатады

Түс матрицасын реттеу

Сурет түсінің өңдерін дәл реттеу
Өсім –50 - +50 Түс қанықтығын реттейді
Кезең –18 - +18 Реңкті реттейді
R-G –50 - +50 Реңкті көгілдірден жасылға және қызылдан қызылкүреңге дейін реттейді
R-B Реңкті көгілдірден көкке және қызылдан сарыға дейін реттейді
G-R Реңкті қызылкүреңнен қызылға және жасылдан көгілдірге дейін реттейді.
G-B Реңкті қызылкүреңнен көгілдірге және жасылдан сарыға дейін реттейді
B-R Реңкті сарыдан қызылға және көктен көгілдірге дейін реттейді.
B-G Реңкті сарыдан жасылға және көктен қызылкүреңге дейін реттейді
Параметр элементі Сипаттамасы

Түсті түзету

Белгілі бір түс сипаттамаларымен сурет аймақтарын түзету параметрлері

Түзетуге арналған аймақтар сәйкесінше анықталады

Параметрлер теңшелген кезде, анықталмаған аймақтар бейтарап түстерде көрсетіледі ([Area A Revision Level/A аймағын қарап шығу Деңгей], [Area B Revision Leve/B аймағын қарап шығу Деңгейl], [Area A Revision Phase/A аймағын қарап шығу Кезең] және [Area B Revision Phase/B аймағын қарап шығу Кезең] параметрлерін реттеу кезіндегіден басқа)
Аймақты таңдау Off (Өшіру), A аймағы, B аймағы, A және B аймағғы

Түсті түзету үшін аймақтарды (A немесе B) көрсетеді

A аймағы [Area A/A аймағы] опциясына орнатылған кезде түзетіледі

B аймағы [Area B/B аймағы] опциясына орнатылған кезде түзетіледі

Екі аймақ та [Area A&B/A және B аймағы] опциясына орнатылған кезде түзетіледі
A аймағын орнату Кезең 0 - 31 А аймағының түс кезеңін орнатады
B аймағын орнату кезеңі B аймағының түс кезеңін орнатады
A аймағын орнату Түстілік А аймағының қанықтығын орнатады
B аймағын орнату Түстілік B аймағының қанықтығын орнатады
A аймағын орнату Аймақ А аймағының түс ауқымын орнатады
B аймағын орнату Аймақ B аймағының түс ауқымын орнатады
A аймағын орнату Y деңгейі А аймағының ашықтығын орнатады
B аймағын орнату Y деңгейі B аймағының ашықтығын орнатады
А аймағын қарап шығу Деңгей –50 - +50 A аймағындағы қанықтыққа қолданылған түзету мөлшерін орнатады
B аймағын қарап шығу Деңгей B аймағындағы қанықтыққа қолданылған түзету мөлшерін орнатады
А аймағын қарап шығу Кезең –18 - +18 A аймағының түс кезеңіне қолданылған түзету мөлшерін орнатады
B аймағын қарап шығу Кезең B аймағының түс кезеңіне қолданылған түзету мөлшерін орнатады

Басқа функциялар

[Over 100%/100%-дан артық] параметрі камераның 100%-дан асатын сигналдарды өңдеу жолын анықтайды.

[Gamma/Color Space/Гамма/Түстік кеңістік] параметрі [BT.709 Standard/BT.709 стандарты] опциясына орнатылған кезде қолжетімді
100%-дан артық Арқылы Өзгертілмеген шығыс
Press (Басу) 100% деңгейде болу үшін 108%-ға дейінгі сигналдарды қысады.
Clip (Клип) 100%-Дан асатын сигналдар бөліктерін елемейді

Өзгертпелі сурет параметрлерін тексеру

Өзгертпелі сурет файлының параметрлерін [Custom Picture/Өзгертпелі сурет] мәзірінен қарап шығуыңызға болады.

  1. Өзгертпелі сурет файлын таңдаңыз ().

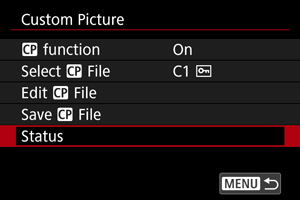

  2. [Custom Picture/Өзгертпелі сурет] экранында [Status/Күй] параметрін таңдаңыз.

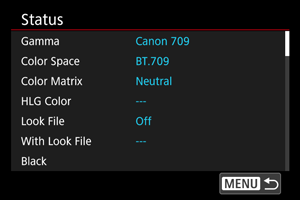

  3. Параметрлерді тексеріңіз.

Өзгертпелі сурет файлдарын сақтау және жүктеу

Өңделген өзгертпелі сурет файлдарын картаға сақтауға және сол үлгідегі басқа камералармен пайдалануға болады.

  1. Сақтау үшін өзгертпелі сурет файлын таңдаңыз ().

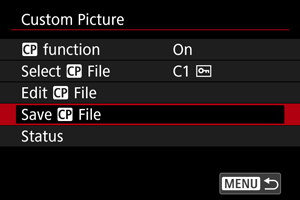

  2. [Custom Picture/Өзгертпелі сурет] экранында [Save Өзгертпелі суретFile/Custom PictureФайлды сақтау] параметрін таңдаңыз.

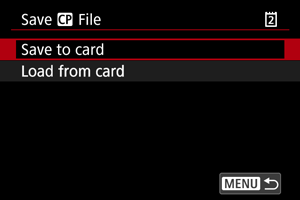

  3. Параметрді таңдаңыз.

    • Save to card (Картаға сақтау)

      Өңделген өзгертпелі сурет файлын сақтайды. Орынды таңдаңыз, одан кейін [OK] тармағын таңдаңыз.

      20 файлға дейін сақтауға болады. Файлды сақтаған кезіңізде 20 файлдан көп файл сақталып қоймаған болса, [New File/Жаңа файл] опциясы көрсетіледі. 20 файл сақталған болса, файлдар сіз сақтаған жаңа файлдармен қайта жазылады.

    • Load from card (Картадан жүктеу)

      Картадан өзгертпелі сурет файлын жүктейді. Жүктеу үшін файлды таңдаңыз, одан кейін [OK] тармағын таңдаңыз.

Лук файлдарын пайдалану

Жазған фильмдеріңіздің түс реңкін реттеу үшін DaVinci Resolve Blackmagic Design қолданбасынан 17 немесе 33 торлы 3D LUT файлдарын .cube пішімінде өзгертпелі сурет файлдарында лук файлдары ретінде тіркеуіңізге болады.

Лук файлдарын тіркеу

Бастамас бұрын, тіркелетін лук файлы картаға көшірілуі керек.

  1. Камераға картаны салыңыз.

  2. Өзгертпелі сурет файлын таңдаңыз ().

  3. [Edit Өзгертпелі суретFile/Файлды Custom Pictureөңдеу] параметрін таңдаңыз.

    • Қорғалған ([Қорғау]) өзгертпелі сурет файлын өңдеу үшін өңдеуді қосу мақсатында [Protect/Қорғау] арқылы [Unprotect/Қорғауды алу] опциясын таңдаңыз.
    • Өзгертпелі сурет файлын өңдеп, бір уақытта лук файлын тіркейтін болсаңыз, мук файлын тіркеуді соңында орындаңыз.

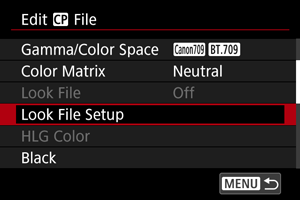

  4. [Look File Setup/Лук файлын орнату] параметрін таңдаңыз.

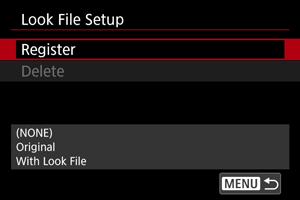

  5. [Register/Тіркеу] параметрін таңдаңыз.

    • Картадағы лук файлдары тізімделеді.

  6. Лук файлын таңдаңыз.

  7. Лук файлын қолданғаннан кейін гамма/түстік кеңістікті таңдаңыз.

  8. [OK] түймесін таңдаңыз.

Ескерту

  • Келесі лук файлдары үйлесімді емес.

    • Енгізу ауқымы атаудағы 0–1 ауқымынан тыс (“LUT_3D_INPUT_RANGE”)
    • 2 МБ немесе одан үлкен немесе 65 таңбадан асатын атаулар (файл кеңейтімін қосқанда)

    • Қолдау көрсетілмейтін таңбаларды қамтитын файл атауларымен

      Қолдау көрсетілетін таңбалар: 0–9, a–z, A–Z, астыңғы сызық (_), сызықша (-), нүкте (.) немесе бір байттық орын

    • Деректер бөлімі 0–1 ауқымынан тыс мәндерді қамтиды
  • Енгізу және шығару үшін сәйкес гамма/түстік кеңістік пайдаланылмайынша, түс реңктері дұрыс түрленбейді.
  • Тіркеуден кейін [Gamma/Color Space/Гамма/Түстік кеңістік], [HLG Color/HLG түсі] немесе [Over 100%/100%-дан жоғары] параметрлерін өзгерткен жағдайда тіркелген лук файлын пайдалану мүмкін емес.

  • 100%-дан жоғары немесе 0%-дан төмен сигналдар [Gamma/Color Space/Гамма/Түстік кеңістік] параметрі [BT.709 Standard/BT.709 стандарты] опциясына орнатылған кезде қолданылмауы керек. Пайдаланатын 100%-дан жоғары барлық сигналдар үшін лук файлдарын тіркеместен бұрын [Press/Басу] опциясын [Over 100%/100%-дан жоғары] терезесінде таңдаңыз.

  • Тіркелген лук файлдары RAW фильмінің нобайларына қолданылады, бірақ ойнату кезінде қолданылмайды.

Түсті реттеу үшін лук файлдарын пайдалану

Түсті реттеу үшін тіркелген лук файлдарын пайдалануыңызға болады.

  1. [Edit Өзгертпелі суретFile/Custom PictureФайлды өңдеу] экранында [Look File/Лук файлы] опциясын таңдаңыз.

  2. [On/Қосу] параметрін таңдаңыз.

    • Лук файлдары негізінде түсті реттеуді ажырату үшін [Off/Өшіру] параметрін таңдаңыз.

Лук файлдарын жою

  1. Өзгертпелі сурет файлын таңдаңыз ().

  2. [Edit Өзгертпелі суретFile/Файлды Custom Pictureөңдеу] параметрін таңдаңыз.

  3. [Look File Setup/Лук файлын орнату] параметрін таңдаңыз.

  4. [Delete/Жою] параметрін таңдаңыз.

  5. [OK] түймесін таңдаңыз.

Canon Log сурет сапасы

  • Canon Log функциясымен аспанға, ақ қабырғаларға және ұқсас заттарға нысанға немесе түсіру жағдайларына байланысты шу немесе тегіс емес градация, экспозиция немесе түстер әсер етуі мүмкін. Суреттің күңгірт аймақтарында жолақ немесе шу да байқалуы мүмкін.
  • Контрастты жақсартсаңыз немесе суреттерді ұқсас тәсілдермен өңдесеңіз, шу айтарлықтай байқалуы мүмкін.
  • Бірнеше сынақ фильмдерін жазыңыз және нәтижелерді алдын ала тексеріңіз.
  • Сурет сапасы ISO көрсеткішін немесе өндірістен кейін түс градациясын орындаған жағдайда жақсаруы мүмкін.

Ескерту

  • Canon Log функциясымен автофокустау көмескі жарық астындағы нысандар немесе төмен контрастты нысандар үшін қиынырақ болуы мүмкін.

    Автофокустаудағы қиындықты ең жоғарғы апертураға жақын түсіру немесе ашық объективті пайдаланып азайтуға болады.

  • Шу сурет шеттерінде Canon Log функциясы орнатылған кезде, [Peripheral illum corr/Перифериялық жарықтықты түзету] параметрі [Түсіру: Lens aberration correction/Shooting: Объектив аберрациясын түзету] терезесінде [Enable/Қосу] мәніне орнатылған жағдайда пайда болады.
  • [Түсіру: ФотосуреттерФильмОйнатуHDR/C.Log View Assist./Түсіру: ФотосуреттерФильмОйнатуHDR/C.Log Көмекшіні көру] параметрі қосу параметріне орнатылған гистограммалар Көмекшіні қарау дисплейінің түрлендіруіне негізделмейді. Гистограммада сұр түсте көрсетілген сурет аймақтары пайдаланылмаған сигнал мәндерін анық көрсетеді.
