Бөлшек атаулары

Бауды тіркеу
Кабель қорғауышын пайдалану

(1) Өздігінен түсіруді реттейтін таймер шамы/AF көмекші сәулесі
(2) Ысырма түймесі
(3) Мульти функция түймесі 2 (M-Fn 2)
(4) Ашықтық тереңдігін қарап шығу түймесі
(5) Тұтқа
(6) Карта ұяшығының қақпағы құлпының қосқышы
(7) Тік тұтқалы мульти функция түймесі
(8) Тік тұтқаның Қосу/Өшіру қосқышы
(9) Тік тұтқалы негізгі диск
(10) Тік тұтқалы ысырма түймесі
(11) Тікелей қосу байланысының қақпағы
(12) RF объектив бекіткішінің индексі

(13) Объектив бекіткіші
(14) Объектив фиксаторы
(15) Объективті босату түймесі
(16) Ысырма пердесі/Сурет сенсоры
(17) Қашықтан басқару ұясы
(18) Байланыстар
(19) Тік тұтқалы ашықтық тереңдігін қарап шығу түймесі
(20) Тік тұтқалы мульти функция түймесі 2 (M-Fn 2)
(21) Мосы ұяшығы
(22) Сериялық нөмір (корпус нөмірі)
(23) Қосалқы құралды орналастыру тесігі
(24) Қол бауын бекіту
(25) Корпус қақпағы

(1) Көзқалқан
(2) Мульти функция топсасы
(3)Жарқылды үндестіру байланыстары
(4) Фокальді жазықтық белгісі
(5) Жетек режимі/AF операциясын таңдау түймесі
(6) Микрофон
(7) Есептеу шамы
(8) Жарқыл экспозициясының компенсациясы/өлшеу режимін таңдау түймесі
(9) Белдік қондырғысы
(10) Сыртқы микрофонның КІРУ ұясы
(11) Сандық ұя
(12) HDMI ШЫҒЫС ұясы
(13) Құлаққап ұясы
(14) Ethernet RJ-45 ұясы
(15) Үндестіру ұясы
(16) Ұя қақпағы
(17) Батареяны босату тұтқасы
(18) Батарея
(19) Батарея бөлімінің қақпағы

(20) СКД панелі
(21) White balance (Ақ түс балансы) түймесі
(22) Экспозиция компенсациясы/апертура мәнін орнату/уақытты көрсету түймесі
(23) Режим түймесі
(24) AF нүктесін таңдау түймесі
(25) AE құлпы түймесі
(26) Жылдам басқару дискісі 2
(27) AF бастау түймесі/Смарт басқару құралы
(28) Жылдам басқару түймесі
(29) Орнату түймесі
(30) Қуат/Мульти функция құлпының қосқышы
(31) Тік тұтқалы AF бастау түймесі/ Смарт басқару құралы
(32) Динамик
(33) Экран
(34) Желі шамы
(35) Көзқалқанның құлыптау тетігі
(36) Мәзір түймесі
(37) / Мульти функция 3/дауыстық жазбаны ойнату (жазу үшін басып тұрыңыз) түймесі

(1) Көріністапқыш сенсоры
(2) Көріністапқыш окуляры
(3) Көзді басқару камерасы
(4) Көп функциялы басқару пульті (тікелей ішінде басуға да болады)
(5) Ақпарат түймесі
(6) Жылдам басқару дискісі 1
(7) Ойнату түймесі
(8) Үлкейту/Кішірейту түймесі
(9) Жою түймесі
(10) / / Баға/Дауыстық ескерту түймесі
(11) Тік тұтқалы Ақпарат түймесі
(12) Диоптриялық реттеу дискісі
(13) / Фотосуреттер түсіру/фильм жазу қосқышы
(14) Фильм түсіру түймесі

(15) / Мульти функция/FTP серверінің суретті тасымалдау түймесі
(16) Негізгі диск
(17) / СКД панелінің ақпаратын ауыстыру/жарықтандыру/кесу түймесі
(18) Белдік қондырғысы
(19) Карта ұяшығы 1
(20) Карта ұяшығы 2
(21) 1-картаны шығару түймесі
(22) Картаны 2 шығару түймесі
(23) Карта ұяшығының қақпағы
(24) Қатынасу шамы
(25) Тік тұтқалы көп функциялы басқару құралы (тікелей ішке басуға да болады)
(26) Тік тұтқалы AE құлпы түймесі
(27) Тік тұтқалы Жылдам басқару дискісі 2
(28) Тік тұтқалы AF нүктесін таңдау түймесі

СКД панелінің ақпарат дисплейі

Көрсетілген ақпарат камера күйіне байланысты өзгереді. Белгіше туралы мәліметтерді Ақпарат дисплейі бөлімінен қараңыз.

Көріністапқыш ақпаратының дисплейі

Көрсетілген ақпарат камера күйіне байланысты өзгереді.

LP-E19 батарея жинағы

(1)Батарея құлпының тетігі
(2) Байланыстар

(3) Қорғаныс қақпағы
(4) Батареяны босату тұтқасы

LC-E19 зарядтау құрылғысы

LP-E19 батарея жинағының зарядтау құрылғысы ().

(1) Байланыстар
(2) Батарея ұялары
(3) Қуат сымының розеткасы
(4) Зарядтау өнімділігін тексеру түймесі/Калибрлеу түймесі

(5) Зарядтау шамы/Зарядтау өнімділігін тексеру шамы/Разрядтау уақытының шамы
(6) Калибрлеу (разрядтау) шамы
(7) Қорғаныс қақпағы (екеуі қосылған)
(8) Қуат сымы

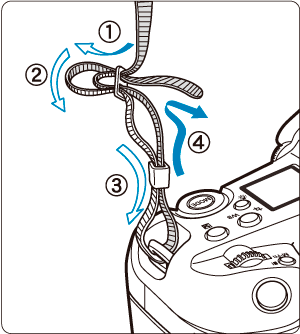

Бауды тіркеу

Белдіктің ұшын төменнен белдік қондырғысы арқылы өткізіңіз, одан кейін оны белдік тоғасы арқылы көрсетілгендей өткізіңіз. Кез келген босаңды алу үшін бауды тартыңыз және оның айылбастан босамағанын тексеріңіз.

Кабель қорғауышын пайдалану

Кабельдерді қосу кезінде (интерфейс кабелі немесе HDMI кабелі) берілген кабель қорғауышын пайдаланыңыз. Кабель қорғауышын пайдалану байқаусызда ажырауды және ұяның зақымдалуын болдырмауға көмектеседі.

Камераны компьютерге қосу кезінде Canon кабелін (қосылған немесе бөлек сатылады) пайдаланыңыз.
Камераны теледидарға немесе басқа дисплей құрылғысына жалғау кезінде сатылатын HDMI кабелін пайдаланыңыз.

Дайындау

Кабель қорғағышын дайындаңыз.
- Кабель қорғауышы қорғағыштан (1) және қысқыштан (2) тұрады.

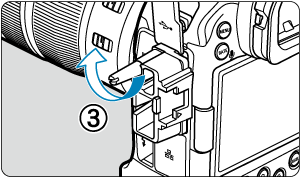

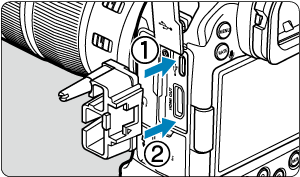

Қорғағышты камераға тіркеңіз.

Кабельді кіргізу/қосу

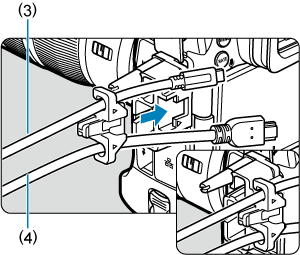

Кабельдерді қысқышқа салыңыз, қысқышты қорғағышқа бекітіңіз, одан кейін кабельдерді камераға қосыңыз.

Canon интерфейс кабелімен және HDMI кабелімен

Әрбір кабельді қысқыш арқылы өткізіңіз.
- (3) Canon интерфейс кабелі
- (4) HDMI кабелі
Қысқышты қорғағышқа бекітіңіз.
Әрбір кабельді камераға қосыңыз.

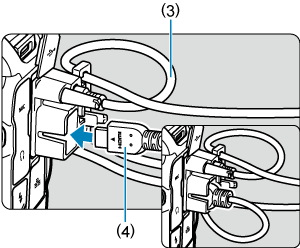

Тек Canon интерфейс кабелімен немесе HDMI кабелімен

Кабельді қысқыштан (2) көрсетілгендей өткізіңіз, одан кейін қысқышты қорғағышқа бекітіңіз.

Ескерту

Интерфейс кабелі немесе HDMI кабелі кабель қорғауышынсыз қосылған кезде камераны пайдалану камера ұясын зақымдауы мүмкін. Әрбір кабельдің камера ұясына мықтап қосылғанын тексеріңіз.
