Бөлшек атаулары

Бауды тіркеу
Кабель қорғауышын пайдалану

(1) Режим түймесі
(2) Фильм түсіру түймесі
(3) Белдік қондырғысы
(4) Негізгі диск
(5) Ысырма түймесі
(6) / Мульти функция/FTP серверінің суретті тасымалдау түймесі
(7) Өздігінен түсіруді реттейтін таймер шамы/AF көмекші сәулесі
(8) Тұтқа (батарея бөлімі)
(9) Тұрақты ток сымы жалғастырғышының саңылауы
(10) Ашықтық тереңдігін қарап шығу түймесі
(11) Байланыстар
(12) Объектив бекіткіші

(13) Тікелей қосу байланысының қақпағы
(14) Жарқылды синхрондау контактілері
(15) Мульти функцияның тікелей қосу байланысы
(16) RF объектив бекіткішінің индексі
(17) Фокальді жазықтық белгісі
(18) Белдік қондырғысы
(19) Есептеу шамы
(20) Ысырма пердесі/Сурет сенсоры
(21) Объективті босату түймесі
(22) Объектив фиксаторы
(23) Қашықтан басқару құралының ұясы
(24) Корпус қақпағы

(1) СКД панелі
(2) Көзқалқан
(3) Динамик
(4) Микрофон
(5) / Фотосуреттер түсіру/фильм жазу қосқышы
(6) Ұя қақпағы
(7) Сыртқы микрофонның КІРУ ұясы
(8) Сандық ұя
(9) Шығару саңылауы
(10) Құлаққап ұясы
(11) HDMI ШЫҒЫС ұясы
(12) Үндестіру ұясы
(13) / СКД панелінің ақпаратын ауыстыру/жарықтандыру/кесу түймесі

(14) Қуат/Мульти функция құлпының қосқышы
(15) Жылдам басқару дискісі 2
(16) AE құлпы түймесі
(17) AF нүктесін таңдау түймесі
(18) AF бастау түймесі
(19) Көп функциялы басқару пульті (тікелей ішінде басуға да болады)
(20) Жылдам басқару дискісі 1
(21) Орнату түймесі
(22) Жою түймесі
(23) Ойнату түймесі
(24) Мәзір түймесі
(25) / Баға/Дауыстық ескерту түймесі

(1) Көріністапқыш окуляры
(2) Экран
(3) Қосалқы құралды орналастыру тесігі
(4) Ауа сорғыш саңылау
(5) Мосы ұяшығы
(6) Сериялық нөмір (корпус нөмірі)
(7) Қосалқы құралды орналастыру тесігі
(8) Қатынасу шамы
(9) Диоптрикалық реттеу тұтқасы

(10) Үлкейту/Кішірейту түймесі
(11) Ақпарат түймесі
(12) Жылдам басқару түймесі
(13) Карта ұяшығының қақпағы
(14) Батарея бөлімі қақпағының құлпы
(15) Батарея бөлімінің қақпағы
(16) Карта ұяшығы 1
(17) Карта ұяшығы 2
(18) Картаны шығару түймесі

СКД панелінің ақпарат дисплейі

Көрсетілген ақпарат камера күйіне байланысты өзгереді. Белгіше туралы мәліметтерді Ақпарат дисплейі бөлімінен қараңыз.

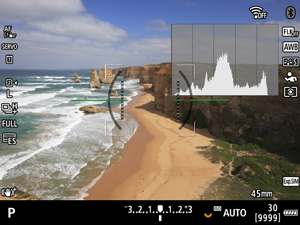

Көріністапқыш ақпаратының дисплейі

Көрсетілген ақпарат камера күйіне байланысты өзгереді.

LC-E6 зарядтау құрылғысы

LP-E6P/LP-E6NH/LP-E6N/LP-E6 батарея жинағының зарядтағышы ().

(1) Батарея ұясы
(2) Зарядтау шамы

(3) Қуат ашасы

LC-E6E зарядтау құрылғысы

LP-E6P/LP-E6NH/LP-E6N/LP-E6 батарея жинағының зарядтағышы ().

(1) Зарядтау шамы
(2) Батарея жинағының ұясы

(3) Қуат сымы
(4) Қуат сымының розеткасы

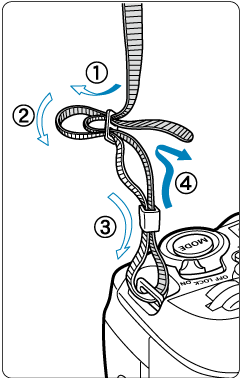

Бауды тіркеу

Белдіктің ұшын төменнен белдік қондырғысы арқылы өткізіңіз, одан кейін оны белдік тоғасы арқылы көрсетілгендей өткізіңіз. Кез келген босаңды алу үшін бауды тартыңыз және оның айылбастан босамағанын тексеріңіз.

Кабель қорғауышын пайдалану

Кабельдерді қосу кезінде (интерфейс кабелі немесе HDMI кабелі) берілген кабель қорғауышын пайдаланыңыз. Кабель қорғауышын пайдалану байқаусызда ажырауды және ұяның зақымдалуын болдырмауға көмектеседі.

Камераны компьютерге қосу кезінде Canon кабелін (қосылған немесе бөлек сатылады) пайдаланыңыз.
Камераны теледидарға немесе басқа дисплей құрылғысына жалғау кезінде сатылатын HDMI кабелін пайдаланыңыз.

Дайындау

Кабель қорғағышын дайындаңыз.
- Кабель қорғауышы қорғағыштан (1) және қысқыштан (2) тұрады.

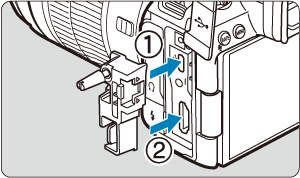

Қорғағышты камераға тіркеңіз.

Кабельді кіргізу/қосу

Кабельдерді қысқышқа салыңыз, қысқышты қорғағышқа бекітіңіз, одан кейін кабельдерді камераға қосыңыз.

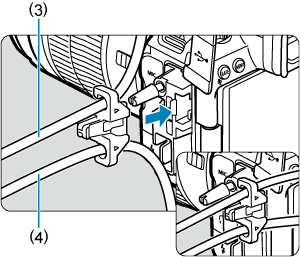

Canon интерфейс кабелімен және HDMI кабелімен

Әрбір кабельді қысқыш арқылы өткізіңіз.
- (3) Canon интерфейс кабелі
- (4) HDMI кабелі
Қысқышты қорғағышқа бекітіңіз.
Әрбір кабельді камераға қосыңыз.

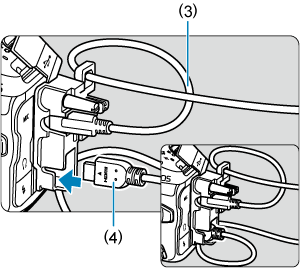

Тек Canon интерфейс кабелімен немесе HDMI кабелімен

Кабельді қысқыштан (2) көрсетілгендей өткізіңіз, одан кейін қысқышты қорғағышқа бекітіңіз.

Ескерту

Интерфейс кабелі немесе HDMI кабелі кабель қорғауышынсыз қосылған кезде камераны пайдалану камера ұясын зақымдауы мүмкін. Әрбір кабельдің камера ұясына мықтап қосылғанын тексеріңіз.
