各部の名称
- （1）電源ボタン
- （2）モードダイヤル
- （3）動画撮影ボタン
-
（4）ズームレバー
撮影時：W広角／T望遠
再生時：
インデックス／
拡大 - （5）シャッターボタン
- （6）タリーランプ
- （7）AF補助光／赤目緩和／セルフタイマー／リモコンランプ
- （8）グリップ
- （9）レンズ
- （10）マイク（ステレオ）
- （11）マルチアクセサリーシュー
- （12）
撮像面マーク - （13）ストラップ取り付け部
- （14）排気口
- （15）吸気口
- （16）スピーカー
- （17）
コントローラーリング - （18）モニター
- （19）カード／バッテリー収納部ふた
- （20）カード／バッテリー収納部ふたロック
- （21）三脚ねじ穴
- （22）シューカバー
- （1）排気口
- （2）静止画撮影／動画撮影切り換えスイッチ
- （3）ストラップ取り付け部
- （4）端子カバー
- （5）シリアル番号（機番）
- （6）
AEロックボタン - （7）
／
／
上／露出補正／消去ボタン - （8）
／
左／オートフォーカス、マニュアルフォーカスボタン - （9）
／
コントローラーホイール／十字キー - （10）アクセスランプ
- （11）
再生ボタン - （12）
マルチファンクションボタン - （13）
クイック設定／設定ボタン - （14）
／
／
右／セルフタイマー／ドライブモード選択ボタン - （15）
／
下／インフォボタン - （16）
メニューボタン - （17）
外部マイク入力端子 - （18）
HDMIマイクロ端子 - （19）
ヘッドフォン端子 - （20）
デジタル端子

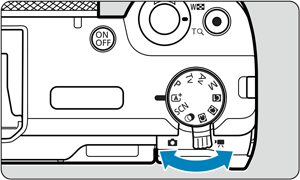

静止画撮影／動画撮影切り換えスイッチ
静止画撮影を行うときは、静止画撮影／動画撮影切り換えスイッチを〈
〉に、動画撮影を行うときは、〈
〉にします。
注意
- 静止画撮影／動画撮影切り換えスイッチを切り換えたときは、撮影を行う前にカメラの設定を再確認してください。
参考
- 静止画撮影時に動画撮影ボタンを押すと、動画を撮影することができます。
モードダイヤル
モードダイヤルには、「かんたん撮影」と「応用撮影」の機能ゾーンがあります。
（1）かんたん撮影ゾーン
（2）応用撮影ゾーン
シャッタースピードや絞り数値を設定したり、カメラの設定を変更して撮影することができます（）。
（3）カスタム撮影モード

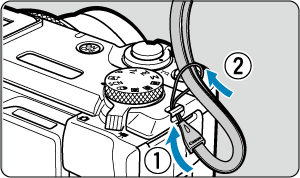

ストラップ（吊りひも）の取り付け方
-
付属のリストストラップをストラップ取り付け部に取り付ける
- リストストラップは、左手側にも取り付けることができます。

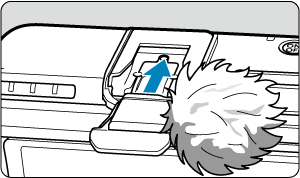

ウィンドスクリーンの取り付け方
-
カメラの電源を切る
-
カメラのマルチアクセサリーシューから、シューカバーを取り外す
-
カメラのマルチアクセサリーシューにウィンドスクリーンを取り付ける
注意
- ウィンドスクリーンのファーをアクセサリーシューに挟み込まないよう注意して取り付けてください。
参考
- ウィンドスクリーンのファーが外れてしまったときは、以下のように取り付けてください。
(1)の白い糸が上になるように、ウィンドスクリーンを図の向きにします。
(2)の向きに、アタッチメントをファーに差し込みます。
(3)の突起がファーの中に入るように、ファーをかぶせます。
(4)の突起はファーの外に出しておきます。
