Nomi delle parti

Inserimento della cinghia
Uso del dispositivo di fissaggio del cavo

(1) Spia dell'autoscatto/luce ausiliaria AF
(2) Pulsante di scatto
(3) Pulsante multifunzione 2 (M-Fn 2)
(4) Pulsante di anteprima della profondità di campo
(5) Impugnatura
(6) Interruttore del coperchio dello slot della scheda
(7) Pulsante multifunzione sull'impugnatura verticale
(8) Interruttore ON/OFF sull'impugnatura verticale
(9) Ghiera principale sull'impugnatura verticale
(10) Pulsante di scatto sull'impugnatura verticale
(11) Protezione dell'attacco a slitta
(12) Indice di innesto obiettivo RF

(13) Innesto dell'obiettivo
(14) Perno di blocco dell'obiettivo
(15) Pulsante di rilascio dell'obiettivo
(16) Tendina otturatore/sensore di immagine
(17) Terminale del telecomando
(18) Contatti
(19) Pulsante di anteprima della profondità di campo sull'impugnatura verticale
(20) Pulsante multifunzione 2 (M-Fn 2) sull'impugnatura verticale
(21) Attacco per treppiede
(22) Numero di serie (numero corpo macchina)
(23) Foro di innesto degli accessori
(24) Attacco del cinturino da polso
(25) Coperchio del corpo macchina

(1) Oculare
(2) Slitta multifunzione
(3) Contatti di sincronizzazione flash
(4) Simbolo piano focale
(5) Pulsante di selezione della modalità drive/funzionamento AF
(6) Microfono
(7) Spia di registrazione video
(8) Pulsante di selezione per modalità di misurazione/compensazione esposizione flash
(9) Attacco della cinghia
(10) Terminale IN del microfono esterno
(11) Terminale digitale
(12) Terminale HDMI OUT
(13) Terminale cuffie
(14) Terminale Ethernet RJ-45
(15) Terminale di sincronizzazione
(16) Copriterminale
(17) Dispositivo di rilascio della batteria
(18) Batteria
(19) Coperchio del vano batteria

(20) Pannello LCD
(21) Pulsante del bilanciamento del bianco
(22) Pulsante di impostazione compensazione esposizione/valore di apertura/visualizzazione del tempo
(23) Pulsante di modalità
(24) Pulsante selezione del punto AF
(25) Pulsante di blocco AE
(26) Ghiera Quick Control 2
(27) Pulsante di attivazione AF/Controllo smart
(28) Pulsante Quick Control
(29) Pulsante impostazione
(30) Interruttore blocco multifunzione/accensione
(31) Pulsante di attivazione AF sull'impugnatura verticale/Controllo smart
(32) Altoparlante
(33) Schermo
(34) Spia di rete
(35) Leva di blocco dell'oculare
(36) Pulsante Menu
(37) / Pulsante multifunzione 3/riproduzione promemoria vocale (tenere premuto per registrare)

(1) Sensore del mirino
(2) Oculare del mirino
(3) Sensore per il controllo occhi
(4) Multicontrollo (può anche essere premuto fino in fondo)
(5) Pulsante Info
(6) Ghiera Quick Control 1
(7) Pulsante di riproduzione
(8) Pulsante ingrandimento/riduzione
(9) Pulsante Elimina
(10) / Pulsante di classificazione/promemoria vocale
(11) Pulsante Info sull'impugnatura verticale
(12) Ghiera per la correzione diottrica
(13) / Selettore per modalità foto/video
(14) Pulsante di ripresa del filmato

(15) / Pulsante multifunzione/di trasferimento immagini a server FTP
(16) Ghiera principale
(17) / Pulsante di commutazione delle informazioni del pannello LCD/illuminazione/ritaglio
(18) Attacco della cinghia
(19) Slot della scheda 1
(20) Slot della scheda 2
(21) Pulsante di espulsione della scheda 1
(22) Pulsante di espulsione della scheda 2
(23) Coperchio dello slot della scheda
(24) Spia di accesso
(25) Multicontrollo sull'impugnatura verticale (può anche essere premuto fino in fondo)
(26) Pulsante blocco AE sull'impugnatura verticale
(27) Ghiera Quick Control 2 sull'impugnatura verticale
(28) Pulsante selezione del punto AF sull'impugnatura verticale

Visualizzazione delle informazioni sul pannello LCD

Le informazioni visualizzate variano in base allo stato della fotocamera. Per ulteriori informazioni sulle icone, vedere Visualizzazione delle informazioni.

Visualizzazione delle informazioni sul mirino

Le informazioni visualizzate variano in base allo stato della fotocamera.

Batteria LP-E19

(1) Leva di blocco della batteria
(2) Contatti

(3) Coperchio di protezione
(4) Dispositivo di rilascio della batteria

Carica batteria LC-E19

Carica batteria per batteria LP-E19 ().

(1) Contatti
(2) Slot batteria
(3) Attacco per cavo di alimentazione
(4) Pulsante controllo prestazioni ricarica/Pulsante calibrazione

(5) Spia di carica/Spia controllo prestazioni ricarica/Spia tempo scaricamento
(6) Spia calibrazione (scaricamento)
(7) Coperchio di protezione (due inclusi)
(8) Cavo di alimentazione

Inserimento della cinghia

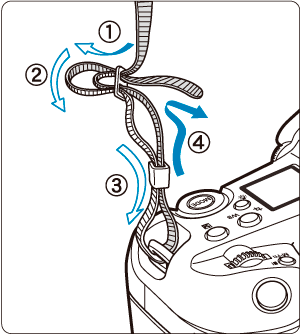

Inserire l'attacco della cinghia nell'apposito attacco dal basso, quindi farlo passare attraverso la fibbia come mostrato. Tirare la cinghia per tenderla e accertarsi che non scivoli fuori dalla fibbia.

Uso del dispositivo di fissaggio del cavo

Quando si collegano cavi (un cavo di interfaccia o un cavo HDMI), utilizzare il dispositivo di fissaggio del cavo in dotazione. L'uso del dispositivo di fissaggio del cavo aiuta a prevenire lo scollegamento accidentale e i danni ai terminali.

Quando si collega la fotocamera a un computer, usare un cavo Canon (in dotazione o venduto separatamente).
Quando si collega la fotocamera a un televisore o altro dispositivo di visualizzazione, un cavo HDMI disponibile in commercio.

Preparazione

Preparare il dispositivo di fissaggio del cavo.
- Il dispositivo di fissaggio del cavo è composto dal dispositivo di fissaggio (1) e da un pressacavo (2).

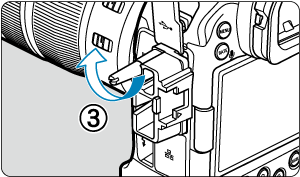

Montare il dispositivo di fissaggio sulla fotocamera.

Inserimento/collegamento del cavo

Inserire i cavi nel pressacavo, collegare il pressacavo al dispositivo di fissaggio del cavo, quindi collegare i cavi alla fotocamera.

Con un cavo di interfaccia Canon e un cavo HDMI

Inserire entrambi i cavi nel pressacavo.
- (3) Cavo di interfaccia Canon
- (4) Cavo HDMI

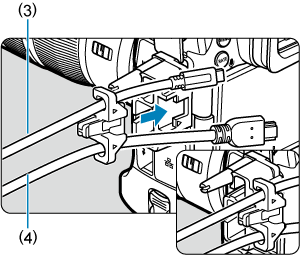

Collegare il pressacavo al dispositivo di fissaggio del cavo.
Collegare entrambi i cavi alla fotocamera.

Con solo un cavo di interfaccia Canon o un cavo HDMI

Inserire il cavo nel pressacavo (2) come mostrato, quindi collegare il pressacavo al dispositivo di fissaggio del cavo.

Attenzione

L'uso della fotocamera quando un cavo di interfaccia o un cavo HDMI è collegato senza il dispositivo di fissaggio del cavo può danneggiare il terminale della fotocamera. Assicurarsi che il cavo sia collegato saldamente al terminale della fotocamera.
