Uso di una ventola

La ventola CF-R20EP (venduta separatamente) è un accessorio che con una ventola per raffreddare la fotocamera e un terminale LAN per aggiungere la funzionalità LAN cablata.

  • (1) Bocchetta di aerazione
  • (2) Ingresso aria

Montaggio sulla fotocamera

  1. Rimuovere i coperchi.

    • Rimuovere i coperchi di contatto (1) e (2) sulla ventola.
    • Montare il coperchio di contatto della ventola (1) su (2) per riporlo.
    • Rimuovere il coperchio antipolvere (3) dalla bocchetta di aerazione e riporlo.

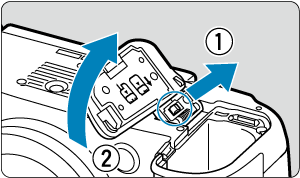

  2. Rimuovere il coperchio del vano batteria.

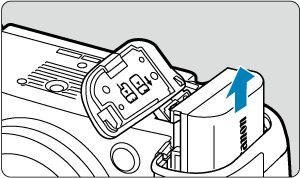

    • Spegnere la fotocamera prima di rimuovere la batteria.
    • Rimuovere il coperchio del vano batteria dalla fotocamera.

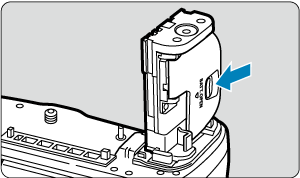

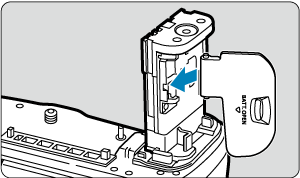

    • Montare il coperchio rimosso sulla ventola.

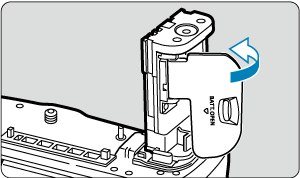

    • Per rimuovere il coperchio, far scorrere la leva per sbloccarlo, seguendo la procedura di fissaggio in ordine inverso.

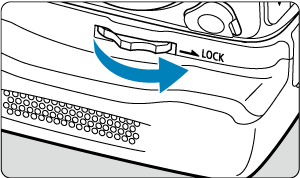

  3. Fissare la ventola.

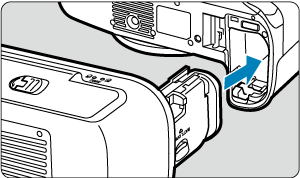

    • Inserire i contatti nella fotocamera e girare la ghiera di blocco per bloccare in posizione.

Attenzione

  • Non toccare i contatti della fotocamera o della ventola.
  • Quando viene si rimonta il coperchio del vano batteria sulla fotocamera, fissarlo aperto ad almeno 90°.

Inserimento delle batterie

Inserire una o due batterie LP-E6P.

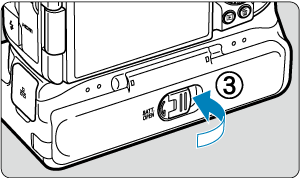

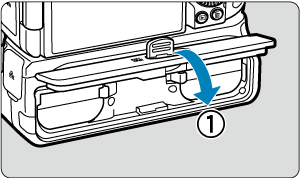

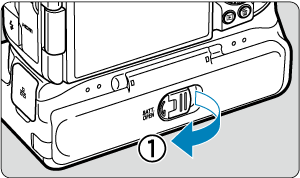

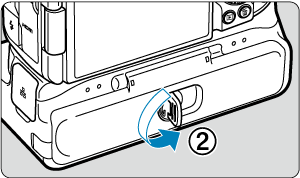

  1. Aprire il coperchio del vano batteria.

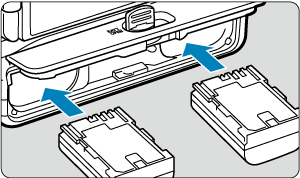

  2. Caricare le batterie.

    • Inserire le batterie come mostrato.
    • Spingere finché le batterie non scattano in posizione.
    • Quando si utilizza una sola batteria, è possibile inserirla in entrambe le posizioni.

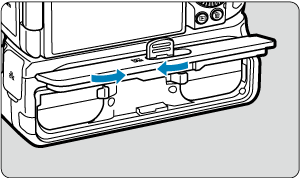

    • Per rimuovere le batterie, premere le leve di sblocco nella direzione mostrata.

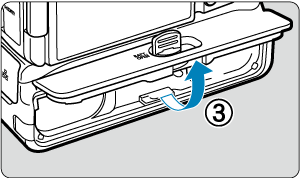

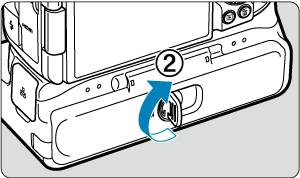

  3. Chiudere il coperchio del vano batteria.

Attenzione

  • Quando si collegano le batterie, accertarsi che i contatti elettrici siano puliti. Rimuovere lo sporco dai contatti con un panno morbido.
  • Inserire le batterie dopo aver montato la ventola sulla fotocamera. Se la ventola è montata sulla fotocamera con le batterie già inserite, potrebbe impedire la corretta visualizzazione del livello di carica della batteria.
  • Prima di rimuovere la ventola, spegnere la fotocamera e rimuovere le batterie.
  • Dopo aver rimosso la ventola, montare i coperchi di contatto sui contatti della ventola e il coperchio antipolvere sulla bocchetta di aerazione. Se la ventola non viene utilizzata per un certo periodo di tempo, rimuovere le batterie.
  • Tenere il prodotto al riparo da sporco, polvere, acqua o sale durante lo stoccaggio.
  • Se compare un messaggio che segnala un errore di comunicazione con la batteria quando è collegata la ventola, seguire le istruzioni contenute nel messaggio. Se la fotocamera si scarica, reinserire le batterie e riavviare la fotocamera.

Uso di una presa di corrente domestica

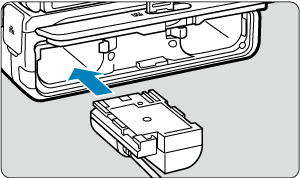

  1. Collegare l'accoppiatore DC.

    • Collegare l'accoppiatore DC DR-E6P (venduto separatamente) allo stesso modo delle batterie.
    • È possibile installare un solo accoppiatore DC, nella posizione mostrata.

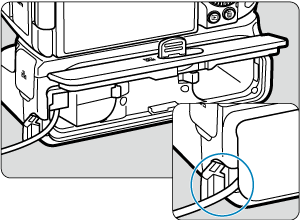

    • Far passare il cavo dell'accoppiatore DC attraverso il foro.
    • Chiudere il coperchio del vano batteria.

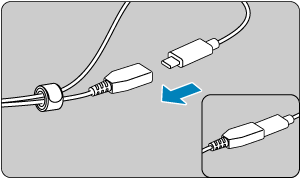

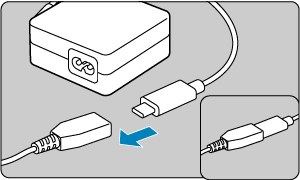

  2. Collegare l'accoppiatore DC all'adattatore di alimentazione USB.

    • Collegare saldamente la presa dell'accoppiatore DC alla spina dell'adattatore di alimentazione USB PD-E2 (venduto separatamente).

    Nota

    • Per evitare un eventuale scollegamento, usare una fascetta fermacavi per fissare i cavi dell'accoppiatore DC e dell'adattatore di alimentazione USB come mostrato.

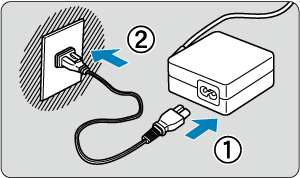

  3. Collegare il cavo di alimentazione.

    • Collegare il cavo di alimentazione all'adattatore di alimentazione USB e collegare l'altra estremità in una presa di corrente.

Attenzione

  • Quando la fotocamera è accesa, non collegare o scollegare il cavo di alimentazione o la spina e non rimuovere le batterie.

Configurazione di una ventola

Configurazione di una ventola

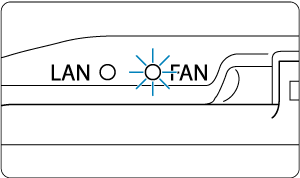

  • La spia FAN è accesa quando la ventola è in funzione.

Attenzione

  • Si consiglia di effettuare scatti di prova in anticipo.
  • Quando la ventola è in funzione, dall'uscita aria della fotocamera viene espulsa aria calda.
  • Non coprire l'ingresso aria della ventola o l'uscita aria della fotocamera con la mano o altri oggetti mentre la ventola è in funzione.
  • Il rumore della ventola potrebbe essere incluso nei filmati registrati, in alcune condizioni di scatto. In questo caso, per ridurre questi rumori potrebbe essere utile usare un microfono esterno posizionato lontano dalla ventola.
  • Il rumore di funzionamento della ventola a una velocità diversa può essere registrato quando si avvia la registrazione dopo lo standby, a seconda delle impostazioni della ventola.
  • La ventola potrebbe non funzionare quando fa freddo.
  • Prima di registrare, verificare sempre che la spia FAN sia accesa.

Configurazione di una connessione di rete

Ricarica/alimentazione con un adattatore di alimentazione USB

Utilizzando l'adattatore di alimentazione USB PD-E2 (venduto separatamente), è possibile ricaricare la batteria LP-E6P senza rimuoverla dalla ventola. Può essere alimentata anche la fotocamera.

Carica

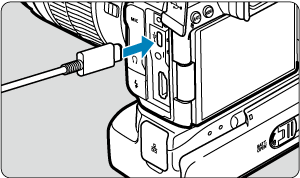

  1. Collegare l'adattatore di alimentazione USB.

    • Con l'interruttore di accensione della fotocamera posizionato su Spegnimento, inserire fino in fondo la spina dell'adattatore di alimentazione USB nel terminale Digitale della fotocamera.

  2. Caricare la batteria.

    • Collegare il cavo di alimentazione all'adattatore di alimentazione USB e collegare l'altra estremità in una presa di corrente.

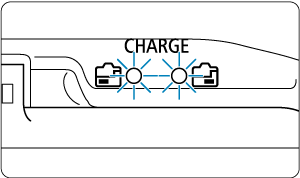

    • La ricarica inizia e la spia di carica della ventola è accesa.
    • Sul pannello LCD della fotocamera viene visualizzato [Ricarica in corso].
    • Al termine della ricarica, la spia di carica si spegne.

Alimentazione

Per alimentare la fotocamera senza ricaricare le batterie, impostare l'interruttore di accensione della fotocamera su Accensione. Tuttavia, le batterie vengono ricaricate durante lo spegnimento automatico.

L'indicatore livello di carica della batteria è di colore grigio quando viene fornita alimentazione.

Per passare dall'alimentazione della fotocamera alla ricarica, impostare l'interruttore di accensione della fotocamera su Spegnimento.

Attenzione

  • La fotocamera non viene alimentata se la batteria non è inserita nella ventola.
  • La ricarica non è possibile quando la batteria LP-E6P è inserita e l'accoppiatore DC DR-E6P è connesso.
  • Quando le batterie sono scariche, l'adattatore le ricarica. In questo caso, la fotocamera non è alimentata.
  • Per proteggere la batteria e mantenerla in condizioni ottimali, la ricarica non deve durare più di 24 ore consecutive.
  • Le batterie cariche perdono gradualmente la loro carica, anche quando non vengono utilizzate.
  • Se la spia di carica non si accende o si verifica un problema durante la ricarica (la spia di carica lampeggia), scollegare il cavo di alimentazione, reinserire la batteria e attendere qualche minuto prima di ricollegare il cavo. Se il problema persiste, contattare un Centro di assistenza Canon.
  • Il tempo di carica richiesto e la quantità di carica variano a seconda della temperatura ambiente e della capacità rimanente.
  • Per motivi di sicurezza, la ricarica a basse temperature richiede più tempo.
  • Il livello di carica residua della batteria può ridursi se si alimenta la fotocamera. Per evitare che la carica si esaurisca, utilizzare una batteria completamente carica.
  • Prima di scollegare l'adattatore di alimentazione USB, impostare l'interruttore di accensione della fotocamera su Spegnimento.
  • Alcuni adattatori di alimentazione disponibili in commercio sono stati riconosciuti idonei per la ricarica e l'alimentazione della fotocamera. Per ulteriori informazioni visitare il sito Web Canon ().
  • È anche possibile ricaricare la batteria LP-E6NH/LP-E6N ().

Nota

  • È anche possibile caricare una singola batteria LP-E6P alla volta.
