Uso di un'impugnatura porta batteria

Dotata di pulsanti e ghiere per lo scatto verticale, l'impugnatura porta batteria BG-R20/BG-R20EP è un accessorio opzionale che fornisce alimentazione alla fotocamera mediante due batterie.

L'impugnatura porta batteria BG-R20EP è anche dotata di terminale RJ-45 Ethernet, che permette di usare la fotocamera con una LAN cablata ().

Montaggio sulla fotocamera

  1. Rimuovere i coperchi di contatto.

    • Rimuovere i coperchi di contatto (1) e (2) sull'impugnatura porta batteria.
    • Montare il coperchio di contatto dell'impugnatura porta batteria (1) su (2) per riporlo.

  2. Rimuovere il coperchio del vano batteria.

    • Spegnere la fotocamera prima di rimuovere la batteria.
    • Rimuovere il coperchio del vano batteria dalla fotocamera.

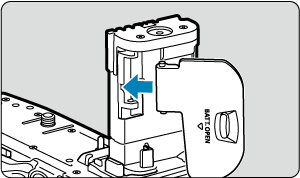

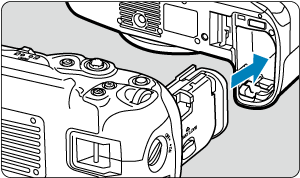

    • Inserire il coperchio nell'impugnatura porta batteria.

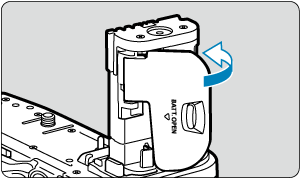

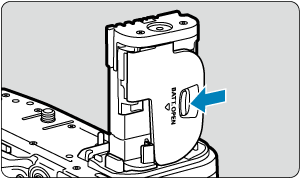

    • Per rimuovere il coperchio, far scorrere la leva per sbloccarlo, seguendo la procedura di fissaggio in ordine inverso.

  3. Fissare e bloccare l'impugnatura porta batteria.

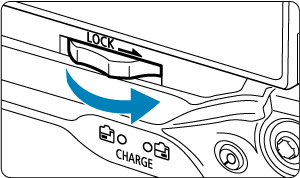

    • Inserire i contatti dell'impugnatura porta batteria nella fotocamera e girare la ghiera di blocco per bloccare l'impugnatura porta batteria in posizione.

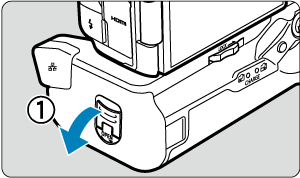

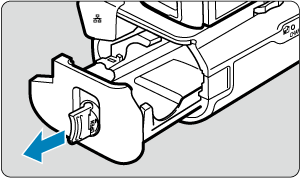

  4. Rimuovere il portabatterie.

Attenzione

  • Non toccare i contatti della fotocamera o dell'impugnatura porta batteria.
  • Quando viene si rimonta il coperchio del vano batteria sulla fotocamera, fissarlo aperto ad almeno 90°.

Inserimento delle batterie

  1. Caricare le batterie.

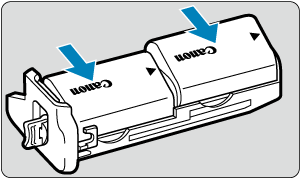

    • Inserire le batterie come mostrato.
    • Quando si utilizza una sola batteria, è possibile inserirla in entrambe le posizioni.

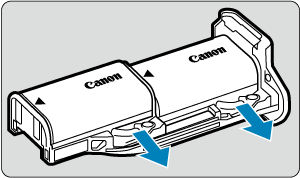

    • Per fissare le batterie, spingere nella direzione delle frecce fino a quando non scattano in posizione.

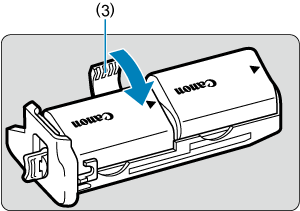

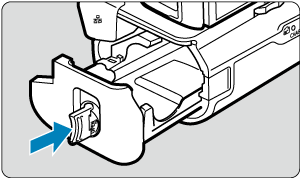

    • Per rimuovere le batterie, premere la leva del portabatterie nella direzione indicata dalla freccia.

  2. Caricare il portabatterie.

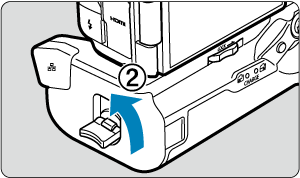

    • Inserire il portabatterie fino in fondo per fissarlo.

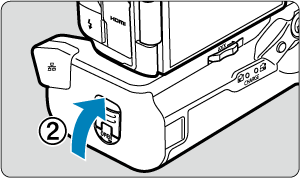

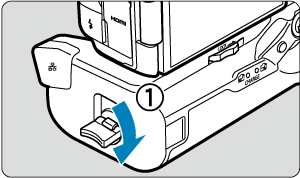

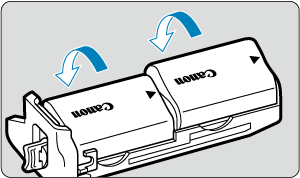

    • Il portabatterie BG-R20EP contiene un portabatteria (3). Aprire verso l'alto per inserire le batterie e chiudere verso il basso dopo aver inserito le batterie.

Attenzione

  • Quando si inseriscono le batterie, accertarsi che i contatti elettrici siano puliti. Rimuovere lo sporco dai contatti con un panno morbido.
  • Inserire le batterie dopo aver fissato l'impugnatura porta batteria alla fotocamera. Se l'impugnatura porta batteria è fissata alla fotocamera con le batterie già inserite, potrebbe impedire la corretta visualizzazione del livello di carica della batteria.
  • Prima di rimuovere l'impugnatura porta batteria, spegnere la fotocamera e rimuovere le batterie.
  • Rimontare i coperchi di contatto sui contatti dell'impugnatura porta batteria dopo aver rimosso l'impugnatura. Se l'impugnatura porta batteria non viene utilizzata per un certo periodo di tempo, rimuovere le batterie.
  • Tenere il prodotto al riparo da sporco, polvere, acqua o sale durante lo stoccaggio.
  • Se compare un messaggio che segnala un errore di comunicazione con la batteria quando è collegata l'impugnatura porta batteria, seguire le istruzioni contenute nel messaggio. Se la fotocamera si scarica, reinstallare il portabatterie e riavviare la fotocamera.
  • Se compare un messaggio che segnala un errore di comunicazione con la batteria, seguire le istruzioni contenute nel messaggio, quindi spegnere la fotocamera e rimontare l'impugnatura porta batteria.

Uso di una presa di corrente domestica

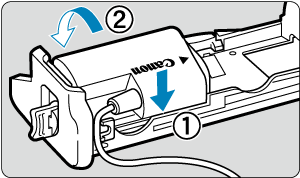

  1. Collegare l'accoppiatore DC.

    • Collegare l'accoppiatore DC DR-E6P (venduto separatamente) allo stesso modo delle batterie.
    • Far passare il cavo dell'accoppiatore DC attraverso la scanalatura del cavo del portabatterie.
    • Inserire il portabatterie fino in fondo per fissarlo.

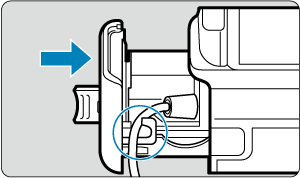

  2. Inserire il portabatterie.

    • Far uscire l'estremità del cavo dal foro.

  3. Collegare l'accoppiatore DC all'adattatore di alimentazione USB.

    • Collegare saldamente la presa dell'accoppiatore DC alla spina dell'adattatore di alimentazione USB PD-E2 (venduto separatamente).

    Nota

    • Per evitare un eventuale scollegamento, usare una fascetta fermacavi per fissare i cavi dell'accoppiatore DC e dell'adattatore di alimentazione USB come mostrato.

  4. Collegare il cavo di alimentazione.

    • Collegare il cavo di alimentazione all'adattatore di alimentazione USB e collegare l'altra estremità in una presa di corrente.

Attenzione

  • Quando la fotocamera è accesa, non collegare o scollegare il cavo di alimentazione o la spina e non rimuovere il portabatterie.
  • Evitare di far passare il cavo dell'accoppiatore DC tra l'impugnatura porta batteria e il portabatterie.

Operazioni con pulsanti e ghiere

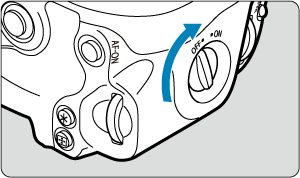

  • Per utilizzare i pulsanti e le ghiere, portare l'interruttore ON/OFF sull'impugnatura verticale (3) su ON.
  • I pulsanti e le ghiere vengono utilizzati come i pulsanti e le manopole corrispondenti della fotocamera.
  1. (1) Multifunzione Pulsante multifunzione
  2. (2) Pulsante di scatto
  3. (3) Interruttore ON/OFF sull'impugnatura verticale
  4. (4) Ghiera principale Ghiera principale
  5. (5) Ingrandimento o riduzione Pulsante ingrandimento/riduzione
  6. (6) Multicontrollo Multicontrollo
  1. (7) Attivazione AF Pulsante di attivazione AF
  2. (8) Ghiera Quick Control 2 Ghiera Quick Control 2
  3. (9) Blocco AE Pulsante Blocco AE/Blocco FE
  4. (10) Selezione del punto AF Pulsante selezione del punto AF

Ricarica/alimentazione della fotocamera con un adattatore di alimentazione USB

Utilizzando l'adattatore di alimentazione USB PD-E2 (venduto separatamente), è possibile ricaricare la batteria LP-E6P senza rimuoverla dall'impugnatura porta batteria. Può essere alimentata anche la fotocamera.

Carica

  1. Collegare l'adattatore di alimentazione USB.

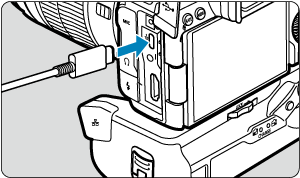

    • Con l'interruttore di accensione della fotocamera posizionato su Spegnimento, inserire fino in fondo la spina dell'adattatore di alimentazione USB nel terminale Digitale della fotocamera.

  2. Caricare la batteria.

    • Collegare il cavo di alimentazione all'adattatore di alimentazione USB e collegare l'altra estremità in una presa di corrente.

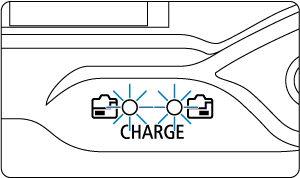

    • La ricarica inizia e la spia di carica si illumina.
    • Sul pannello LCD della fotocamera viene visualizzato [Ricarica in corso].
    • Al termine della ricarica, la spia di carica si spegne.

Alimentazione

Per alimentare la fotocamera senza ricaricare le batterie, impostare l'interruttore di accensione della fotocamera su Accensione. Tuttavia, le batterie vengono ricaricate durante lo spegnimento automatico.

L'indicatore livello di carica della batteria è di colore grigio quando viene fornita alimentazione.

Per passare dall'alimentazione della fotocamera alla ricarica, impostare l'interruttore di accensione della fotocamera su Spegnimento.

Attenzione

  • La fotocamera non viene alimentata se la batteria non è inserita nell'impugnatura porta batteria.
  • La ricarica non è possibile quando la batteria LP-E6P è inserita e l'accoppiatore DC DR-E6P è connesso.
  • Quando le batterie sono scariche, l'adattatore le ricarica. In questo caso, la fotocamera non è alimentata.
  • Per proteggere la batteria e mantenerla in condizioni ottimali, la ricarica non deve durare più di 24 ore consecutive.
  • Le batterie cariche perdono gradualmente la loro carica, anche quando non vengono utilizzate.
  • Se la spia di carica non si accende o si verifica un problema durante la ricarica (la spia di carica lampeggia), scollegare il cavo di alimentazione, reinserire la batteria e attendere qualche minuto prima di ricollegare il cavo. Se il problema persiste, contattare un Centro di assistenza Canon.
  • Il tempo di carica richiesto e la quantità di carica variano a seconda della temperatura ambiente e della capacità rimanente.
  • Per motivi di sicurezza, la ricarica a basse temperature richiede più tempo.
  • Il livello di carica residua della batteria può ridursi se si alimenta la fotocamera. Per evitare che la carica si esaurisca, utilizzare una batteria completamente carica.
  • Prima di scollegare l'adattatore di alimentazione USB, impostare l'interruttore di accensione della fotocamera su Spegnimento.
  • Alcuni adattatori di alimentazione disponibili in commercio sono stati riconosciuti idonei per la ricarica e l'alimentazione della fotocamera. Per ulteriori informazioni visitare il sito Web Canon ().
  • È anche possibile ricaricare la batteria LP-E6NH/LP-E6N ().

Nota

  • È anche possibile caricare una singola batteria LP-E6P alla volta.
