Uso del mirino

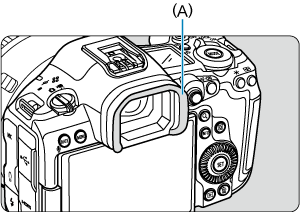

Guardare attraverso il mirino per attivarlo. È inoltre possibile limitare la visualizzazione allo schermo o al mirino ().

Correzione diottrica

Regolare la diottria per una visualizzazione mirino più chiara.

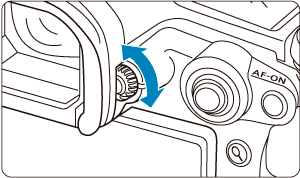

  • Girare la manopola per la correzione diottrica a sinistra o a destra.

Attenzione

  • Il mirino e lo schermo non possono essere attivati contemporaneamente.
  • Con alcune impostazioni del rapporto dimensionale, sul bordo superiore e inferiore o su quello sinistro e destro dello schermo vengono visualizzate delle barre nere. Queste aree non vengono registrate.

Uso dell'oculare ER-kE (venduto separatamente)

All'esterno, l'uso dell'oculare ER-kE può migliorare la precisione del controllo occhi e la visibilità attraverso il mirino.

  1. Montare l'oculare ER-kE.

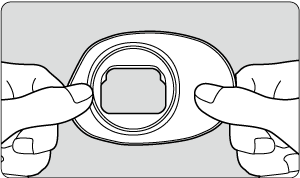

    • Tenere l'oculare ER-kE come mostrato con entrambe le mani.

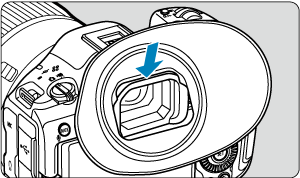

    • Inserire il lato dell'oculare ER-kE con i simboli ▼ nella scanalatura attorno all'oculare della fotocamera, quindi premere verso il basso finché l'oculare non è montato correttamente.

    Attenzione

    • Quando si monta l'oculare ER-kE, evitare di pizzicare il bordo dell'oculare della fotocamera (A). Se si pizzica il bordo, l'oculare ER-kE può staccarsi facilmente.

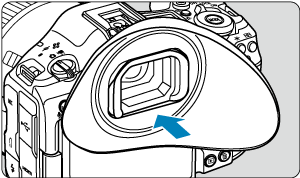

    • Con l'oculare ER-kE correttamente montato, premere la parte inferiore verso la fotocamera.

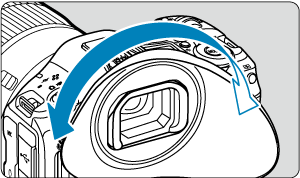

    • Per regolare l'oculare ER-kE è sufficiente ruotarlo. Scatta ogni 90° e può essere ruotato di 360°.

  2. Per rimuovere l'oculare ER-kE:

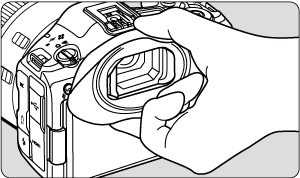

    • Premere con decisione sulla parte superiore e inferiore dell'oculare ER-kE.

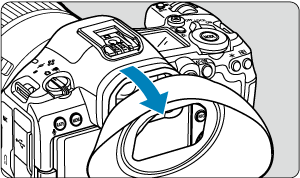

    • Tirare verso di sé la parte superiore e rimuovere l'oculare dall'oculare della fotocamera.
    • Se si tira con troppa forza la parte in gomma potrebbe staccarsi.

Attenzione

  • Le unità Speedlite o accessori simili non possono essere montati o rimossi quando è montato l'oculare ER-kE. Rimuovere temporaneamente l'oculare ER-kE prima di montare o rimuovere altri accessori.
  • La manopola per la correzione diottrica non può essere azionata con l'oculare ER-kE montato. Regolare la diottria prima di montare l'oculare ER-kE.

Nota

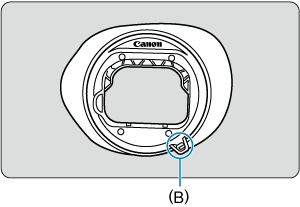

  • L'oculare ER-kE è dotato di attacco della cinghia (B) per evitare che cada.

    Infilare una cinghia disponibile in commercio nell'attacco (B) e la cinghia della fotocamera o altro elemento per fissarlo.
