Nomi delle parti

  1. (1) MODE Pulsante di modalità
  2. (2) Pulsante di ripresa del filmato
  3. (3) Attacco della cinghia
  4. (4) Ghiera principale
  5. (5) Pulsante di scatto
  6. (6) / Pulsante multifunzione/di trasferimento immagini a server FTP
  7. (7) Spia dell'autoscatto/luce ausiliaria AF
  8. (8) Impugnatura (vano batteria)
  9. (9) Foro per il cavo dell'accoppiatore DC
  10. (10) Pulsante di anteprima della profondità di campo
  11. (11) Contatti
  12. (12) Innesto dell'obiettivo
  1. (13) Protezione dell'attacco a slitta
  2. (14) Contatti di sincronizzazione flash
  3. (15) Slitta multifunzione
  4. (16) Indice di innesto obiettivo RF
  5. (17) Simbolo piano focale
  6. (18) Attacco della cinghia
  7. (19) Spia di registrazione video
  8. (20) Tendina otturatore/sensore di immagine
  9. (21) Pulsante di rilascio dell'obiettivo
  10. (22) Perno di blocco dell'obiettivo
  11. (23) Terminale del telecomando
  12. (24) Coperchio del corpo macchina
  1. (1) Pannello LCD
  2. (2) Oculare
  3. (3) Altoparlante
  4. (4) Microfono
  5. (5) / Selettore per modalità foto/video
  6. (6) Copriterminale
  7. (7) Terminale IN del microfono esterno
  8. (8) Terminale digitale
  9. (9) Uscita aria
  10. (10) Terminale cuffie
  11. (11) Terminale HDMI OUT
  12. (12) Terminale di sincronizzazione
  13. (13) / Pulsante di commutazione delle informazioni del pannello LCD/​illuminazione/ritaglio
  1. (14) Interruttore blocco multifunzione/accensione
  2. (15) Ghiera Quick Control 2
  3. (16) Pulsante di blocco AE
  4. (17) Pulsante selezione del punto AF
  5. (18) Pulsante di attivazione AF
  6. (19) Multicontrollo (può anche essere premuto fino in fondo)
  7. (20) Ghiera Quick Control 1
  8. (21) Pulsante impostazione
  9. (22) Pulsante Elimina
  10. (23) Pulsante di riproduzione
  11. (24) Pulsante Menu
  12. (25) / Pulsante di classificazione/promemoria vocale
  1. (1) Oculare del mirino
  2. (2) Schermo
  3. (3) Foro di innesto degli accessori
  4. (4) Ingresso aria
  5. (5) Attacco per treppiede
  6. (6) Numero di serie (numero corpo macchina)
  7. (7) Foro di innesto degli accessori
  8. (8) Spia di accesso
  9. (9) Manopola per la correzione diottrica
  1. (10) Pulsante ingrandimento/riduzione
  2. (11) Pulsante Info
  3. (12) Pulsante Quick Control
  4. (13) Coperchio dello slot della scheda
  5. (14) Blocco del vano batteria
  6. (15) Coperchio del vano batteria
  7. (16) Slot della scheda 1
  8. (17) Slot della scheda 2
  9. (18) Pulsante di espulsione della scheda

Visualizzazione delle informazioni sul pannello LCD

Le informazioni visualizzate variano in base allo stato della fotocamera. Per ulteriori informazioni sulle icone, vedere Visualizzazione delle informazioni.

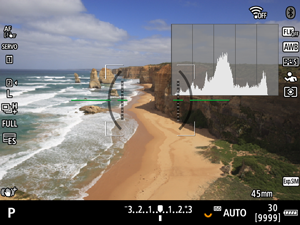

Visualizzazione delle informazioni sul mirino

Le informazioni visualizzate variano in base allo stato della fotocamera.

Carica batteria LC-E6

Carica batteria per batteria LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Slot batteria
  2. (2) Spia di carica
  1. (3) Spina

Carica batteria LC-E6E

Carica batteria per batteria LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Spia di carica
  2. (2) Alloggiamento batteria
  1. (3) Cavo di alimentazione
  2. (4) Attacco per cavo di alimentazione

Inserimento della cinghia

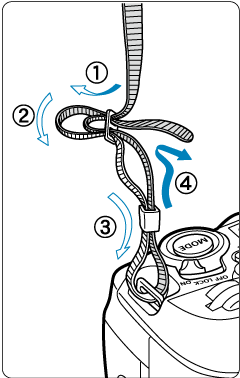

Inserire l'attacco della cinghia nell'apposito attacco dal basso, quindi farlo passare attraverso la fibbia come mostrato. Tirare la cinghia per tenderla e accertarsi che non scivoli fuori dalla fibbia.

Uso del dispositivo di fissaggio del cavo

Quando si collegano cavi (un cavo di interfaccia o un cavo HDMI), utilizzare il dispositivo di fissaggio del cavo in dotazione. L'uso del dispositivo di fissaggio del cavo aiuta a prevenire lo scollegamento accidentale e i danni ai terminali.

  • Quando si collega la fotocamera a un computer, usare un cavo Canon (in dotazione o venduto separatamente).
  • Quando si collega la fotocamera a un televisore o altro dispositivo di visualizzazione, un cavo HDMI disponibile in commercio.

Preparazione

  1. Preparare il dispositivo di fissaggio del cavo.

    • Il dispositivo di fissaggio del cavo è composto dal dispositivo di fissaggio (1) e da un pressacavo (2).

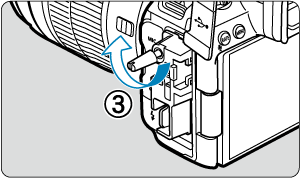

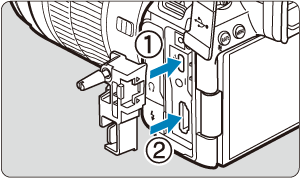

  2. Montare il dispositivo di fissaggio sulla fotocamera.

Inserimento/collegamento del cavo

Inserire i cavi nel pressacavo, collegare il pressacavo al dispositivo di fissaggio del cavo, quindi collegare i cavi alla fotocamera.

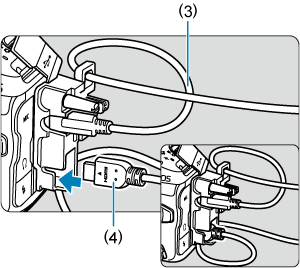

Con un cavo di interfaccia Canon e un cavo HDMI

  1. Inserire entrambi i cavi nel pressacavo.

    • (3) Cavo di interfaccia Canon
    • (4) Cavo HDMI

  2. Collegare il pressacavo al dispositivo di fissaggio del cavo.

  3. Collegare entrambi i cavi alla fotocamera.

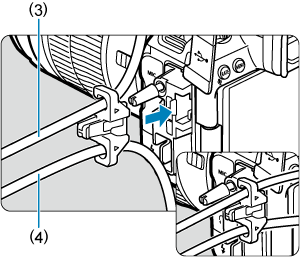

Con solo un cavo di interfaccia Canon o un cavo HDMI

Inserire il cavo nel pressacavo (2) come mostrato, quindi collegare il pressacavo al dispositivo di fissaggio del cavo.

Attenzione

  • L'uso della fotocamera quando un cavo di interfaccia o un cavo HDMI è collegato senza il dispositivo di fissaggio del cavo può danneggiare il terminale della fotocamera. Assicurarsi che il cavo sia collegato saldamente al terminale della fotocamera.
