Nomi delle parti
- (1) Ghiera di selezione
- (2)
Pulsante blocco multifunzione - (3)
Ghiera principale - (4)
Pulsante multifunzione - (5) Pulsante di scatto
- (6) Pulsante di ripresa filmato
- (7) Spia luce ausiliaria AF/riduzione occhi rossi/autoscatto/telecomando
- (8) Impugnatura
- (9) Pulsante di anteprima della profondità di campo
- (10) Selettore di modalità della messa a fuoco
- (11) Contatti
- (12) Innesto dell'obiettivo
- (13) Flash incorporato
- (14) Microfono
- (15) Altoparlante
- (16)
Simbolo piano focale - (17) Attacco della cinghia
- (18) Indice di innesto obiettivo RF
- (19) Sensore immagine
- (20) Pulsante di rilascio dell'obiettivo
- (21) Perno di blocco dell'obiettivo
- (22) Copriterminale
- (23)
Terminale OUT micro HDMI - (24)
Terminale del telecomando - (25)
Terminale digitale - (26)
Terminale IN del microfono esterno - (27) Cursore per la correzione diottrica
- (28) Attacco per treppiede
- (29) Coperchio del vano scheda/batteria
- (30) Blocco del vano batteria/scheda
- (31) Numero di serie (numero corpo macchina)
- (32) Coperchio del corpo macchina
- (33) Protezione dell'attacco a slitta
- (1) Contatti di sincronizzazione flash
- (2) Slitta multifunzione
- (3) Oculare del mirino
- (4)
Pulsante Menu - (5) Schermo
- (6)
Ghiera Quick Control - (7)
/
Interruttore di accensione - (8)
Pulsante di attivazione AF - (9)
Multicontrollo (può anche essere premuto fino in fondo) - (10) Sensore del mirino
- (11) Foro del cavo DC
- (12)
Pulsante Info - (13)
Pulsante Quick Control/Impostazione - (14)
/
/
Pulsante sinistra/modalità drive/selezione autoscatto - (15)
/
Pulsante giù/eliminazione - (16)
Pulsante di riproduzione - (17)
Pulsante di blocco AE - (18)
/
Pulsante selezione del punto AF/indice/ingrandimento/riduzione - (19)
/
Pulsante su/impostazione sensibilità ISO - (20)
/
Pulsante destra/flash - (21)
Tasti a croce - (22) Spia di accesso

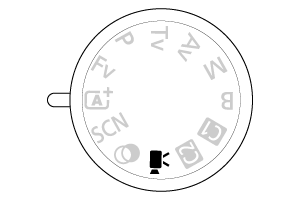

Ghiera di selezione
La ghiera di selezione include la modalità della zona base e la modalità della zona creativa.

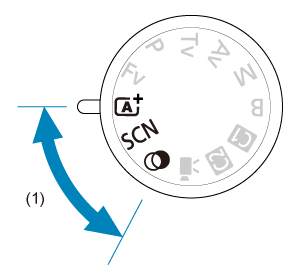

(1) Zona base
È sufficiente premere il pulsante di scatto. La fotocamera configura automaticamente le impostazioni di scatto adatte al soggetto o alla scena.
:
:  |
Autoritratto |  |
Panning |
|---|---|---|---|
 |
Ritratto |  |
Macro |
 |
Pelle liscia |  |
Food |
 |
Foto di gruppo |  |
Ritratto notturno |
 |
Paesaggio |  |
Scatto notturno manuale |
 |
Scatto panoramico |  |
Controllo retroill.  HDR |
 |
Sport |  |
Otturatore silenzioso |
 |
Bambini |
:  |
B/N granuloso |  |
Effetto miniatura |
|---|---|---|---|
 |
Effetto flou |  |
HDR art standard |
 |
Effetto fish-eye |  |
HDR art intenso |
 |
Effetto Acquarello |  |
HDR art marcato |
 |
Effetto foto giocattolo |  |
HDR art rilievo |

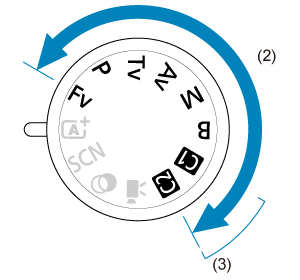

(2) Zona creativa
Queste modalità offrono un maggior controllo quando si desidera riprendere diversi soggetti.
 |
Fv: AE con priorità flessibile |
|---|---|
 |
P: Programma AE |
 |
Tv: AE con priorità dei tempi di scatto |
 |
Av: AE priorità diaframma |
 |
M: Esposizione manuale |
 |
B: Esposizioni (posa) lunghe |
(3) Modalità di scatto personalizzate
È possibile assegnare , , , , , , funzionamento di AF, funzioni del menu e altro ancora a
o
().
(4) Registrazione di filmati
Per diversi tipi di registrazione di filmati ().
Carica batteria LC-E17
Carica batteria per batteria LP-E17 ().
- (1) Presa
- (2) Spia di carica
- (3) Spia di carica completata
- (4) Slot batteria
Carica batteria LC-E17E
Carica batteria per batteria LP-E17 ().
- (1)Attacco per cavo di alimentazione
- (2)Spia di carica
- (3)Spia di carica completata
- (4)Alloggiamento batteria
- (5)Cavo di alimentazione

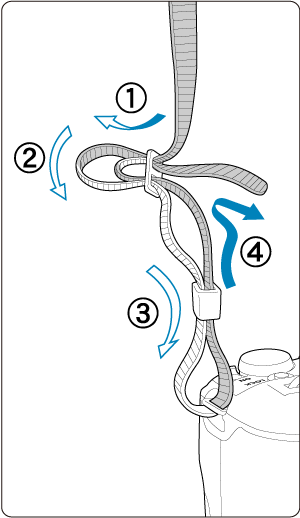

Inserimento della cinghia
Inserire l'attacco della cinghia nell'apposito attacco dal basso, quindi farlo passare attraverso la fibbia come mostrato. Tirare la cinghia per tenderla e accertarsi che non scivoli fuori dalla fibbia.
