Impostazioni wireless

Impostare il trasmittente e il ricevente per la fotografia con flash wireless a trasmissione radio con autoflash E-TTL II / E-TTL procedendo come segue.

Impostazione come trasmittente

  1. Selezionare Impostazione di ripresa wireless/sincronizzata con il joystick.

  2. Impostare su Wireless a trasmissione radioTRASMITTENTE.

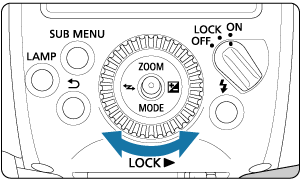

    • Premere il joystick verticalmente od orizzontalmente oppure ruotare Selettore per selezionare Wireless a trasmissione radioTRASMITTENTE, quindi premere il joystick direttamente verso l'interno.

  3. Selezionare il metodo di attivazione.

    • Premere il joystick direttamente verso l'interno.
    • Premere il joystick verticalmente od orizzontalmente oppure ruotare Selettore per selezionare l'elemento (1), quindi premere il joystick direttamente verso l'interno.
    • Premere il joystick orizzontalmente oppure ruotare Selettore per selezionare tra TUTTI, A:B e A:B C, quindi premere il joystick direttamente verso l'interno.

Impostazione come ricevente

  1. Impostare su Wireless a trasmissione radioRICEVENTE.

    • Configurare questa impostazione sugli Speedlite da usare come riceventi.
    • Selezionare Wireless a trasmissione radioRICEVENTE come è stato fatto per il trasmittente.

Attenzione

  • Prima della fotografia con flash normale, selezionare WIRELESS OFF per cancellare le impostazioni wireless (trasmittente/ricevente).

Impostazione del canale di trasmissione/ID radio wireless

Impostare il canale di trasmissione e l'ID radio wireless del trasmittente come segue. Impostare lo stesso canale e lo stesso ID sia per il trasmittente che per i riceventi. Per le istruzioni relative ai riceventi, fare riferimento al manuale di istruzioni degli Speedlite dotati della funzionalità di ricevente wireless a trasmissione radio.

Attenzione

  • Impostare ID radio wireless diversi per ciascun canale, in quanto l'interferenza tra sistemi con Speedlite controllati dalla trasmissione radio si può verificare anche se le unità sono impostate su canali di trasmissione diversi.

  1. Premere il joystick direttamente verso l'interno.

  2. Selezionare l'elemento (1).

    • Premere il joystick verticalmente od orizzontalmente oppure ruotare Selettore per selezionare l'elemento del canale, quindi premere il joystick direttamente verso l'interno.

  3. Impostare un canale di trasmissione.

    • Premere il joystick verticalmente od orizzontalmente oppure ruotare Selettore per selezionare tra AUTO e i canali 1–15, quindi premere il joystick direttamente verso l'interno.

  4. Selezionare l'elemento (2).

    • Selezionare l'elemento ID come è stato fatto per il canale di trasmissione, quindi premere il joystick direttamente verso l'interno.

  5. Impostare l'ID radio wireless.

    • Premere il joystick orizzontalmente oppure ruotare Selettore per selezionare la posizione (cifra) da impostare, quindi premere il joystick direttamente verso l'interno.
    • Premere il joystick verticalmente oppure ruotare Selettore per selezionare un numero da 0 a 9, quindi premere il joystick direttamente verso l'interno.
    • Allo stesso modo impostare un numero di 4 cifre, quindi selezionare OK.
    • Quando la comunicazione tra il trasmittente e il ricevente è stabilita, la spia COLLEGAMENTO si accende in verde.

Scansione e impostazione dei canali di trasmissione del trasmittente

È possibile effettuare la scansione delle condizioni del segnale radio e impostare il canale di trasmissione del trasmittente in modo automatico o manuale. Impostando il canale su [AUTO], lo Speedlite viene reimpostato automaticamente sul canale con il segnale più forte. Quando si imposta il canale manualmente, è possibile rivedere i risultati della scansione durante la reimpostazione.

  • Scansione quando l'impostazione corrente è [AUTO]

    1. Premere il pulsante MENU SECONDARIO.

    2. Eseguire la scansione.

      • Premere il joystick verticalmente od orizzontalmente oppure ruotare Selettore per selezionare SCANSIONE, quindi premere il joystick direttamente verso l'interno.
      • Selezionare OK.
      • Viene eseguita la scansione, e l'impostazione viene reimpostata sul canale con il segnale più forte.

  • Scansione quando l'impostazione corrente su un canale (1–15)

    1. Premere il pulsante MENU SECONDARIO.

    2. Eseguire la scansione.

      • Premere il joystick verticalmente od orizzontalmente oppure ruotare Selettore per selezionare SCANSIONE, quindi premere il joystick direttamente verso l'interno.
      • Selezionare OK.

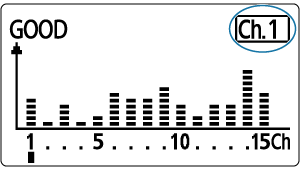

      • Viene eseguita la scansione e viene visualizzato un grafico delle condizioni del segnale.

      • I picchi più alti nel grafico indicano i segnali più forti.

    3. Impostare il canale.

      • Spingere il joystick in alto/in basso/a sinistra/a destra o ruotare Selettore per selezionare da Can.1 a 15.

      • Premere il joystick direttamente verso l'interno per impostare il canale.

Spia COLLEGAMENTO e indicatore di connessione

È possibile determinare lo stato della connessione tramite lo stato della spia COLLEGAMENTO o dell'icona sul pannello LCD.

Stato Descrizione Azione
Accesa Connesso –
Spento Nessuna connessione Controllare il canale e l'ID
Spento Troppe unità Non superare 16 trasmittenti e riceventi combinati
Spento Errore Riavviare i trasmittenti e i riceventi
Accesa Connesso*1 –
Accesa Connesso*2 –

1: Quando il lato trasmittente è collegato al trasmittente secondario

2: Quando il lato trasmittente è collegato per lo scatto sincronizzato

Display Descrizione Azione
Connessione wireless trasmittente / Connessione wireless ricevente Connesso –
Wireless trasmittente non collegato / Wireless ricevente non collegato Nessuna connessione Controllare il canale e l'ID
Errore wireless unità trasmittente / Errore wireless unità ricevente Troppe unità Non superare 16 trasmittenti e riceventi combinati
Errore Riavviare i trasmittenti e i riceventi
TRASMITTENTE SECONDARIO Connesso*1 –

1: Quando il lato trasmittente è collegato al trasmittente secondario

Attenzione

  • Se i canali di trasmittente e ricevente non corrispondono, i riceventi non scattano. Impostare entrambi sullo stesso numero, oppure impostare entrambi su [AUTO].
  • I riceventi non scattano se gli ID radio wireless di trasmittente e ricevente non corrispondono. Impostarli sullo stesso numero.

Attivazione/disattivazione dello scatto del flash del trasmittente

È possibile impostare se il trasmittente debba scattare o meno insieme ai riceventi che controlla in wireless. Quando l'attivazione del flash del trasmittente è attivata, il trasmittente scatta come gruppo di attivazione A.

  1. Premere il joystick direttamente verso l'interno.

  2. Selezionare l'elemento indicato da (1).

    • Premere il joystick verticalmente od orizzontalmente oppure ruotare Selettore per selezionare l'elemento, quindi premere il joystick direttamente verso l'interno.

  3. Impostare l'attivazione del flash trasmittente.

    • Ruotare Selettore per abilitare o disabilitare lo scatto del flash del trasmittente, quindi premere il joystick direttamente verso l'interno.
      • Scatto del flash del trasmittente attivato: Scatto del flash del trasmittente attivo
      • Scatto del flash del trasmittente disattivato: Scatto del flash del trasmittente disattivato

Funzione memoria

È possibile salvare le impostazioni wireless sull'unità trasmittente e sull'unità ricevente e richiamare le impostazioni in un secondo momento. Azionare ciascuna unità trasmittente o ricevente individualmente per salvare o richiamare le sue impostazioni.

  1. Premere il pulsante MENU SECONDARIO.

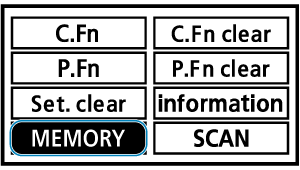

  2. Selezionare MEMORIA.

    • Premere il joystick verticalmente od orizzontalmente oppure ruotare Selettore per selezionare MEMORIA, quindi premere il joystick direttamente verso l'interno.

  3. Salvare o caricare le impostazioni.

    Salva

    • Premere il joystick orizzontalmente oppure ruotare Selettore per selezionare SALVA, quindi premere il joystick direttamente verso l'interno.
    • Premere il joystick orizzontalmente oppure ruotare Selettore per selezionare OK, quindi premere il joystick direttamente verso l'interno.
    • Le impostazioni vengono salvate (conservate nella memoria).

    Carica

    • Premere il joystick orizzontalmente oppure ruotare Selettore per selezionare CARICA, quindi premere il joystick direttamente verso l'interno.
    • Premere il joystick orizzontalmente oppure ruotare Selettore per selezionare OK, quindi premere il joystick direttamente verso l'interno.
    • Le impostazioni che erano state salvate vengono impostate.
