Montaggio di un microfono esterno

Utilizzare l'attacco per microfono per montare un microfono esterno.

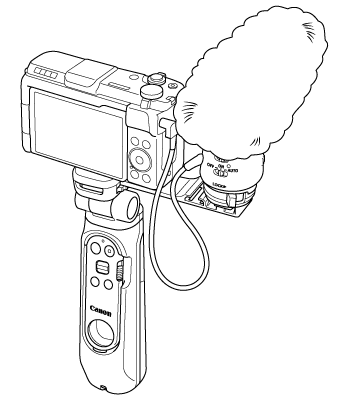

Riprese orizzontali

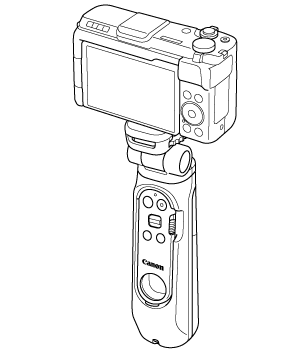

Montare la fotocamera come illustrato ().

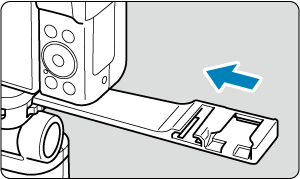

Inserire l'attacco per microfono L nel supporto della fotocamera.

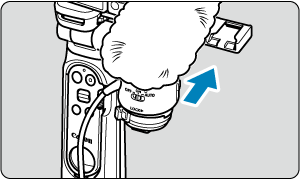

Montare il microfono esterno sull'attacco per microfono L.
- Per il montaggio, consultare le istruzioni del microfono esterno.

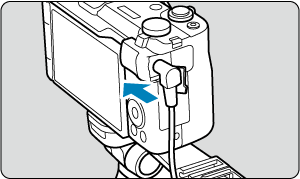

Collegare il connettore dal microfono esterno al terminale IN del microfono esterno della fotocamera.
- Per rimuovere la fotocamera, eseguire l'operazione in ordine inverso.

Attenzione

Evitare di montare oggetti diversi da un microfono esterno sull'attacco per microfono L.
Per rimuovere il microfono esterno dall'attacco per microfono L, scollegare prima il connettore del microfono esterno.
Quando si rimuove l'attacco per microfono L dal supporto della fotocamera, assicurarsi di non tirare l'attacco nella direzione di persone vicine o di un muro.

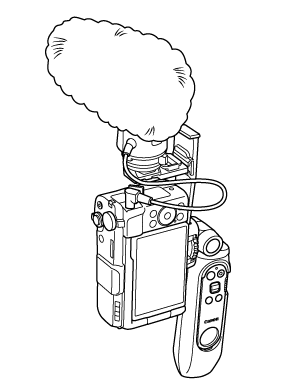

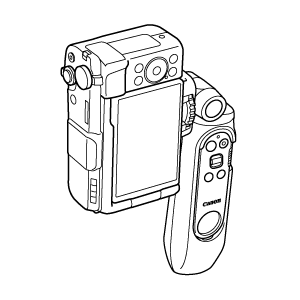

Montare la fotocamera come illustrato ().
Inserire l'attacco per microfono S nell'attacco per microfono L.
- Non inserire l'attacco per microfono S al contrario.
Inserire l'attacco per microfono L nel supporto della fotocamera.

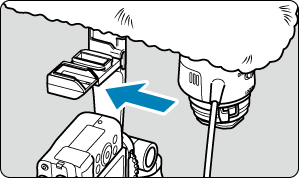

Montare il microfono esterno sull'attacco per microfono S.
- Per il montaggio, consultare le istruzioni del microfono esterno.

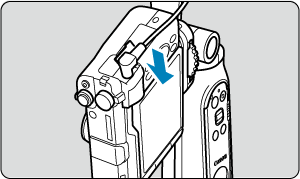

Collegare il connettore dal microfono esterno al terminale IN del microfono esterno della fotocamera.
- Per rimuovere la fotocamera, eseguire l'operazione in ordine inverso.

Attenzione

Evitare di montare oggetti diversi da un microfono esterno sull'attacco per microfono S.
Per rimuovere il microfono esterno dall'attacco per microfono S, scollegare prima il connettore del microfono esterno.
Quando si rimuove l'attacco per microfono L dal supporto della fotocamera, assicurarsi di non tirare l'attacco nella direzione di persone vicine o di un muro.
