Hűtőventilátor használata

A (külön kapható) CF-R20EP hűtőventilátor egy ventilátorral és LAN-csatlakozóval ellátott tartozék, amellyel hűthető és vezetékes LAN-funkcióval használható a fényképezőgép.

  • (1) Levegőkifújó nyílás
  • (2) Beszívónyílás

Felhelyezés a fényképezőgépre

  1. Távolítsa el a fedeleket.

    • Távolítsa el a hűtőventilátor érintkezőfedeleit ((1) és (2)).

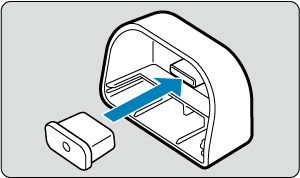

    • A tároláshoz rögzítse a hűtőventilátor (1)-es érintkezőfedelét a (2)-es érintkezőfedélhez.
    • Távolítsa el a levegőkifújó nyílás védődelét (3) és tegye félre.

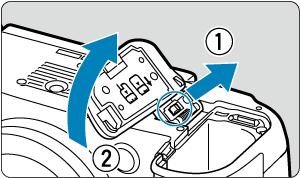

  2. Távolítsa el az akkumulátorrekesz fedelét.

    • Az akkumulátor eltávolítása előtt kapcsolja ki a fényképezőgépet.

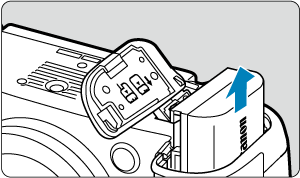

    • Távolítsa el az akkumulátorrekesz fedelét a fényképezőgépről.

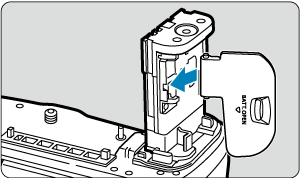

    • Rögzítse az eltávolított fedelet a hűtőventilátorra.

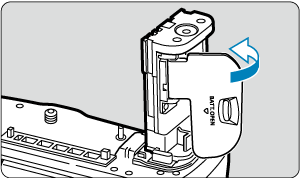

    • A fedél eltávolításához csúsztassa el a kart a kioldáshoz, és kövesse a csatlakoztatás lépéseit fordított sorrendben.

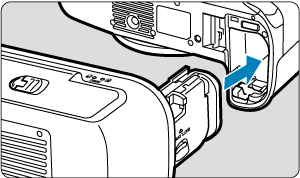

  3. Rögzítse a hűtőventilátort.

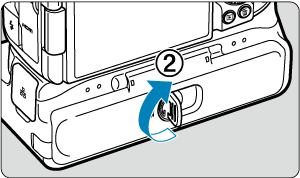

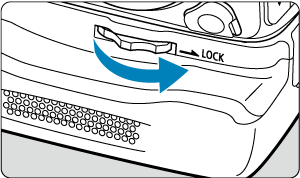

    • Helyezze az érintkezőket a fényképezőgépbe, és a rögzítéshez fordítsa el a kioldó tárcsát.

Óvintézkedések

  • Ne érjen a fényképezőgép és a hűtőventilátor érintkezőihez.
  • Amikor az akkumulátorrekesz fedelét visszahelyezi a fényképezőgépre, ügyeljen rá, legalább 90°-os szögben legyen nyitva.

Akkumulátorok behelyezése

Helyezzen be egy vagy kettő LP-E6P akkumulátort.

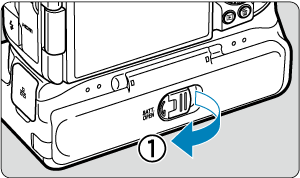

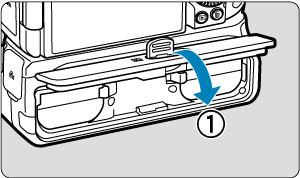

  1. Nyissa ki az akkumulátorrekesz fedelét.

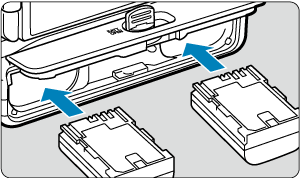

  2. Helyezze be az akkumulátorokat.

    • Az akkumulátorokat az ábra szerint helyezze be.

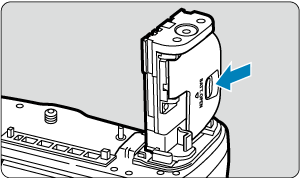

    • Tolja be az akkumulátorokat, amíg a helyükre nem kattannak.
    • Ha csak egy akkumulátort használ, bármelyik akkumulátorhelyen elhelyezheti azt.

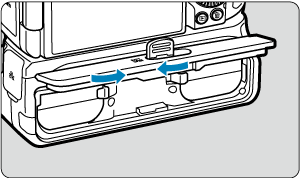

    • Az akkumulátorok eltávolításához nyomja meg a kioldókarokat az ábrán jelzett irányba.

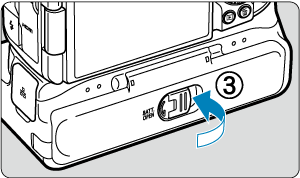

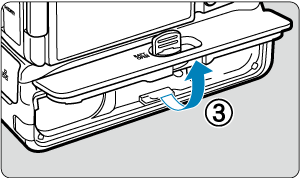

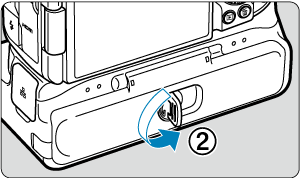

  3. Zárja le az akkumulátorrekesz fedelét.

Óvintézkedések

  • Az akkumulátorok behelyezésekor győződjön meg róla, hogy az elektromos érintkezők tiszták-e. Az érintkezőkön lévő szennyeződéseket törölje le egy puha törlőkendővel.
  • Az akkumulátorokat a hűtőventilátor rögzítése után helyezze be. Ha úgy rögzíti a fényképezőgéphez a hűtőventilátort, hogy a előzőleg már behelyezte az akkumulátorokat, elképzelhető, hogy nem helyesen fognak megjelenni az akkumulátorfeszültség-jelző eredményei.
  • A hűtőventilátor eltávolítása előtt kapcsolja ki a fényképezőgépet, és távolítsa el az akkumulátorokat.
  • A hűtőventilátor eltávolítása után helyezze vissza az érintkezőfedeleket a hűtőventilátor érintkezőire, a védőfedelet pedig a levegőkifújó nyílásra. Ha a hűtőventilátort hosszabb ideig nem használja, távolítsa el az akkumulátorokat.
  • Ügyeljen arra, hogy tárolás során ne kerülhessen a termékre szennyeződés, por, víz vagy só.
  • Amennyiben az akkumulátorkapcsolattal kapcsolatos hibaüzenet jelenik meg a hűtőventilátor csatlakoztatásakor, kövesse az üzenetben megjelenő utasításokat. Ha megszűnik a fényképezőgép tápellátása, helyezze be újra az akkumulátorokat, és indítsa újra a fényképezőgépet.

Háztartási elektromos aljzat használata

  1. Csatlakoztassa az egyenáramú adaptert.

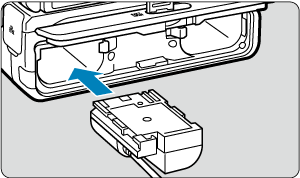

    • A (külön kapható) DR-E6P egyenáramú adaptert az akkumulátorok behelyezésével azonos módon kell csatlakoztatni.
    • Csak egy egyenáramú adapter csatlakoztatható, az ábrán jelzett módon.

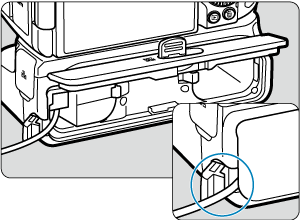

    • Vezesse ki az egyenáramú adapter kábelét a kábelnyílásból.
    • Zárja le az akkumulátorrekesz fedelét.

  2. Csatlakoztassa az egyenáramú adaptert az USB-hálózati adapterhez.

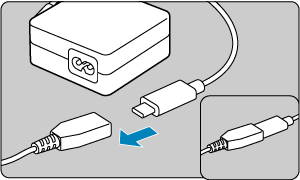

    • Csatlakoztassa az egyenáramú adapter csatlakozóját a(z) PD-E2 USB-hálózati adapter (külön kapható) csatlakozójához.

    Megjegyzés

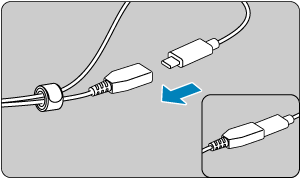

    • A kábel leválasztódásának elkerülése érdekében egy kábelrögzítő használatával rögzítse az egyenáramú adapter és az USB-hálózati adapter kábeleit az ábrán látható módon.

  3. Csatlakoztassa a tápkábelt.

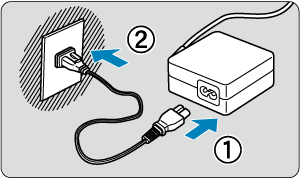

    • Csatlakoztassa a tápkábelt az USB-hálózati adapterhez, majd csatlakoztassa a kábel másik végét egy elektromos aljzathoz.

Óvintézkedések

  • Ha a fényképezőgép be van kapcsolva, ne csatlakoztassa/húzza ki a tápkábelt vagy a dugóját, és ne távolítsa el az akkumulátorokat.

Hűtőventilátor beállítása

Hűtőventilátor beállítása

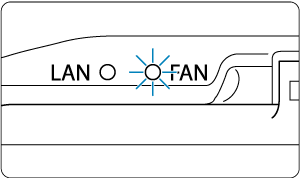

  • Hűtőventilátor használatakor világít a(z) FAN jelzőfény.

Óvintézkedések

  • Ajánlott előzetes próbafelvételt készíteni.
  • Amikor a hűtőventilátor be van kapcsolva, meleg levegő távozik a fényképezőgép szellőzőnyílásából.
  • Miközben a hűtőventilátor használatban van, ne takarja el kezével vagy más tárgyakkal a hűtőventilátor beszívónyílását és a fényképezőgép szellőzőnyílását.
  • Bizonyos felvételi körülmények esetén a ventilátor zaja hallható lehet a rögzített videókon. Az ilyen hangok csökkentésében segíthet, ha külső mikrofont használ, és távolabb helyezi azt a hűtőventilátortól.
  • A hűtőventilátor beállításaitól függően készenléti módból indított felvétel esetén előfordulhat, hogy a más fordulatszámon járó hűtőventilátor hangja hallható lesz a felvételen.
  • Hideg időben előfordulhat, hogy a hűtőventilátor nem működik.
  • Felvétel előtt mindig ellenőrizze, hogy világít-e a(z) FAN jelzőfény.

Hálózati kapcsolat beállítása

USB-hálózati adapter használata a töltéshez/tápellátáshoz

A (külön kapható) PD-E2 USB-hálózati adapter segítségével a hűtőventilátorból való eltávolítás nélkül töltheti az LP-E6P akkumulátoregységet. A hálózati adapter a fényképezőgép áramellátásának biztosításához is használható.

Töltés

  1. Csatlakoztassa az USB-hálózati adaptert.

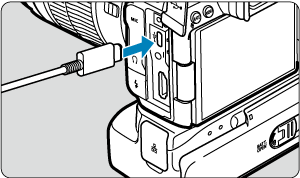

    • Állítsa a fényképezőgép tápkapcsolóját Kikapcsolás állásba, majd csatlakoztassa az USB-hálózati adapter dugóját a fényképezőgép Digitális csatlakozójához.

  2. Töltse fel az akkumulátort.

    • Csatlakoztassa a tápkábelt az USB-hálózati adapterhez, majd csatlakoztassa a kábel másik végét egy elektromos aljzathoz.

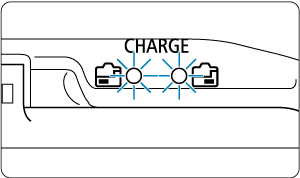

    • Megkezdődik a töltés, és felvillan a hűtőventilátor töltésjelző lámpája.
    • Töltés közben a(z) [Töltés folyamatban] jelzés látható az fényképezőgép LCD-paneljén.
    • Ha a töltés befejeződött, a töltésjelző lámpa kikapcsol.

Tápellátás

Ha az akkumulátorok töltése nélkül szeretne tápellátást biztosítani a fényképezőgépnek, állítsa a fényképezőgép tápkapcsolóját Bekapcsolás állásba. Az automatikus kikapcsolás funkció alatt azonban az akkumulátorok töltődni fognak.

Az akkumulátortöltés-jelző szürke, amikor tápellátást kap.

Ha a fényképezőgép tápellátásáról töltésre szeretne váltani, állítsa a fényképezőgép tápkapcsolóját Kikapcsolás állásba.

Óvintézkedések

  • A fényképezőgép hálózati adapterrel történő tápellátása nem lehetséges, ha nincs akkumulátor a hűtőventilátorban.
  • LP-E6P akkumulátoregység és DR-E6P egyenáramú adapter használata esetén a töltés nem lehetséges.
  • Amikor az akkumulátorok lemerülnek, az adapter feltölti azokat. Ebben az esetben az adapter nem biztosít tápellátást a fényképezőgépnek.
  • Az akkumulátoregység védelme és optimális működésének fenntartása érdekében ne töltse az akkumulátort 24 óránál hosszabb ideig.
  • A feltöltött akkumulátor töltöttsége akkor is folyamatosan csökken, ha nem nincs használatban.
  • Ha nem villan fel a töltésjelző lámpa, vagy probléma merül fel a töltés során (amelyet a töltésjelző lámpa villogása jelez), húzza ki a tápkábelt, helyezze vissza az akkumulátort, várjon néhány percet, majd csatlakoztassa vissza a kábelt. Ha a probléma ezután sem szűnik meg, vigye el a fényképezőgépet a legközelebbi Canon szervizközpontba.
  • A töltéshez szükséges idő és az elért töltöttségi szint a környezeti hőmérséklet és a fennmaradó kapacitás függvénye.
  • Biztonsági okokból az alacsony hőmérsékleten végzett töltés hosszabb időt vesz igénybe.
  • Amikor az adapterrel tápellátást biztosít a fényképezőgépnek, az akkumulátor töltöttségi szintje csökkenhet. Az akkumulátor lemerülésének elkerülése érdekében használjon teljesen feltöltött akkumulátort.
  • Mielőtt bontaná a kapcsolatot az USB-hálózati adapterrel, állítsa a fényképezőgép tápkapcsolóját Kikapcsolás állásba.
  • Egyes kereskedelmi forgalomban kapható hálózati adapterek a töltés mellett tápellátást is képesek biztosítani a fényképezőgép számára. A részletekért látogasson el a Canon webhelyére ().
  • Az adapterrel az LP-E6NH/LP-E6N akkumulátoregység is tölthető ().

Megjegyzés

  • Emellett egyszerre egy LP-E6P akkumulátort is tölthet.
