A külső elemtartó használata

A függőleges fényképezéshez használható gombokkal és tárcsákkal ellátott BG-R20/BG-R20EP külső elemtartó egy opcionális tartozék, amely két akkumulátorral gondoskodik a fényképezőgép tápellátásáról.

A BG-R20EP külső elemtartó emellett Ethernet RJ-45 csatlakozóval is rendelkezik, amelynek köszönhetően a fényképezőgépet vezetékes LAN-kapcsolattal használhatja ().

Felhelyezés a fényképezőgépre

  1. Távolítsa el az érintkezők fedelét.

    • Távolítsa el a külső elemtartó érintkezőfedeleit ((1) és (2)).
    • A tároláshoz rögzítse a külső elemtartó (1)-es érintkezőfedelét a (2)-es érintkezőfedélhez.

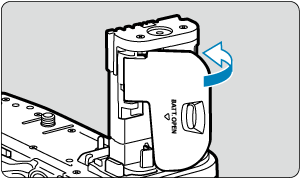

  2. Távolítsa el az akkumulátorrekesz fedelét.

    • Az akkumulátor eltávolítása előtt kapcsolja ki a fényképezőgépet.
    • Távolítsa el az akkumulátorrekesz fedelét a fényképezőgépről.

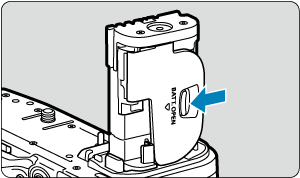

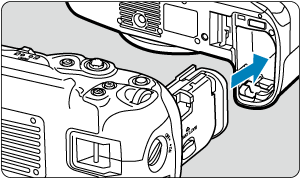

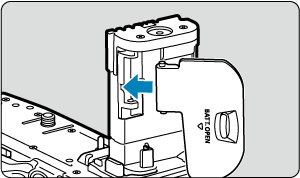

    • Helyezze a fedelet a külső elemtartóra.
    • A fedél eltávolításához csúsztassa el a kart a kioldáshoz, és kövesse a csatlakoztatás lépéseit fordított sorrendben.

  3. Csatlakoztassa és rögzítse a külső elemtartót.

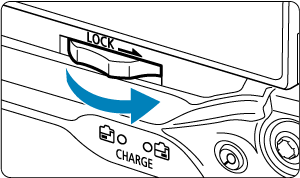

    • Helyezze a külső elemtartó érintkezőit a fényképezőgépbe, és a külső elemtartó rögzítéséhez fordítsa el a kioldó tárcsát.

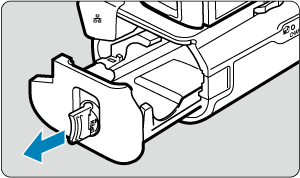

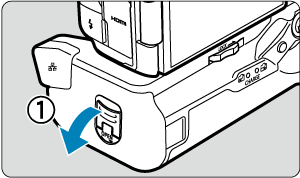

  4. Távolítsa el az elemtartó kazettát.

Óvintézkedések

  • Ne érjen a fényképezőgép vagy a külső elemtartó érintkezőihez.
  • Amikor az akkumulátorrekesz fedelét visszahelyezi a fényképezőgépre, ügyeljen rá, legalább 90°-os szögben legyen nyitva.

Akkumulátorok behelyezése

  1. Helyezze be az akkumulátorokat.

    • Az akkumulátorokat az ábra szerint helyezze be.
    • Ha csak egy akkumulátort használ, bármelyik akkumulátorhelyen elhelyezheti azt.

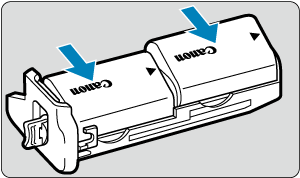

    • Az akkumulátorok rögzítéséhez tolja azokat a nyilak irányába, amíg a helyükre nem pattannak.

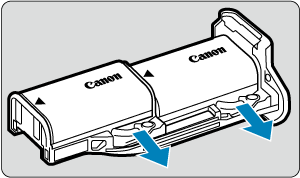

    • Az akkumulátorok eltávolításához nyomja meg az elemtartó kazetta karját a nyíl irányába.

  2. Töltse be az elemtartó kazettát.

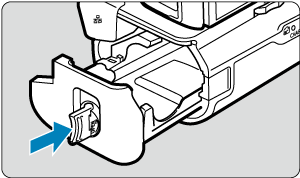

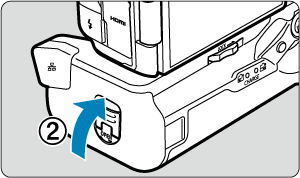

    • A rögzítéshez helyezze be teljesen az elemtartó kazettát.

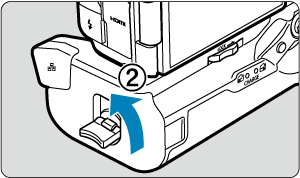

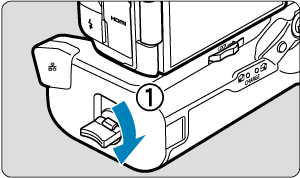

    • A BG-R20EP elemtartó kazetta egy elemtartót tartalmaz (3). Az akkumulátorok behelyezéséhez nyissa fel felfelé, majd akkumulátorok behelyezése után zárja le lefelé.

Óvintézkedések

  • Az akkumulátorok behelyezésekor győződjön meg róla, hogy az elektromos érintkezők tiszták-e. Az érintkezőkön lévő szennyeződéseket törölje le egy puha törlőkendővel.
  • Az akkumulátorokat a külső elemtartó rögzítése után helyezze be. Ha úgy rögzíti a fényképezőgéphez a külső elemtartót, hogy abba előzőleg már behelyezte az akkumulátorokat, elképzelhető, hogy nem helyesen fognak megjelenni az akkumulátorfeszültség-jelző eredményei.
  • A külső elemtartó eltávolítása előtt kapcsolja ki a fényképezőgépet, és távolítsa el az akkumulátorokat.
  • A külső elemtartó eltávolítása után helyezze vissza a külső elemtartó érintkezőfedeleit. Ha a külső elemtartót hosszabb ideig nem használja, távolítsa el az akkumulátorokat.
  • Ügyeljen arra, hogy tárolás során ne kerülhessen a termékre szennyeződés, por, víz vagy só.
  • Amennyiben az akkumulátorkapcsolattal kapcsolatos hibaüzenet jelenik meg a külső elemtartó csatlakoztatásakor, kövesse az üzenetben megjelenő utasításokat. Ha megszűnik a fényképezőgép tápellátása, helyezze be újra az elemtartó kazettát, és indítsa újra a fényképezőgépet.
  • Amennyiben akkumulátorkommunikációs hibaüzenet jelenik meg, kövesse az üzenetben látható utasítást, majd kapcsolja ki a fényképezőgépet, és helyezze vissza a külső elemtartót.

Háztartási elektromos aljzat használata

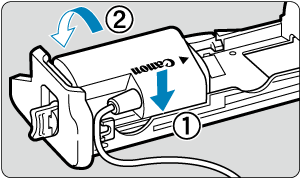

  1. Csatlakoztassa az egyenáramú adaptert.

    • A(z) DR-E6P egyenáramú adaptert (külön kapható) az akkumulátorokkal azonos módon kell csatlakoztatni.
    • Vezesse át az egyenáramú adapter kábelét az elemtartó kazetta kábelnyílásán.
    • A rögzítéshez helyezze be teljesen az elemtartó kazettát.

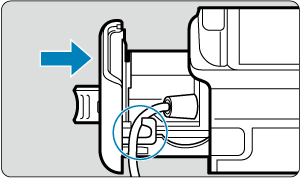

  2. Helyezze be az elemtartó kazettát.

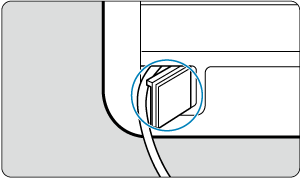

    • Vezesse ki a kábel végét a kábelnyílásból.

  3. Csatlakoztassa az egyenáramú adaptert az USB-hálózati adapterhez.

    • Csatlakoztassa az egyenáramú adapter csatlakozóját a(z) PD-E2 USB-hálózati adapter (külön kapható) csatlakozójához.

    Megjegyzés

    • A kábel leválasztódásának elkerülése érdekében egy kábelrögzítő használatával rögzítse az egyenáramú adapter és az USB-hálózati adapter kábeleit az ábrán látható módon.

  4. Csatlakoztassa a tápkábelt.

    • Csatlakoztassa a tápkábelt az USB-hálózati adapterhez, majd csatlakoztassa a kábel másik végét egy elektromos aljzathoz.

Óvintézkedések

  • Ha a fényképezőgép be van kapcsolva, ne csatlakoztassa/húzza ki a tápkábelt vagy a dugóját, és ne távolítsa el az elemtartó kazettát.
  • Ügyeljen arra, hogy az egyenáramú adapter kábele ne szoruljon be a külső elemtartó és az elemtartó kazetta közé.

A gombok és a tárcsák használata

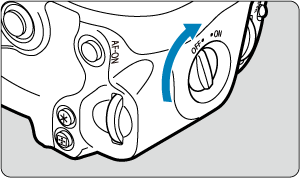

  • A gombok és a tárcsák használatához fordítsa el a függőleges markolat ON/OFF kapcsolóját (3) ON állásba.
  • A gombok és a tárcsák ugyanúgy működnek, mint a fényképezőgép azonos funkciójú gombjai és tárcsái.
  1. (1) Többfunkciós Többfunkciójú gomb
  2. (2) Exponálógomb
  3. (3) ON/OFF kapcsoló a függőleges markolaton
  4. (4) Fő tárcsa Fő tárcsa
  5. (5) Nagyítás vagy kicsinyítés Nagyítás/kicsinyítés gomb
  6. (6) Többfunkciós vezérlő Többfunkciós vezérlő
  1. (7) AF-indítás AF-indítás gomb
  2. (8) Gyorsvezérlő tárcsa 2 2. gyorsvezérlő tárcsa
  3. (9) AE-rögzítés AE-rögzítés/FE-rögzítés gomb
  4. (10) AF-pont kiválasztása AF-pontválasztó gomb

A fényképezőgép töltése/működtetése USB-hálózati adapter használatával

A PD-E2 USB-hálózati adapter (külön kapható) segítségével a külső elemtartóból való eltávolítás nélkül töltheti az LP-E6P akkumulátoregységet. A hálózati adapter a fényképezőgép áramellátásának biztosításához is használható.

Töltés

  1. Csatlakoztassa az USB-hálózati adaptert.

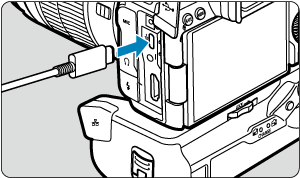

    • Állítsa a fényképezőgép tápkapcsolóját Kikapcsolás állásba, majd csatlakoztassa az USB-hálózati adapter dugóját a fényképezőgép Digitális csatlakozójához.

  2. Töltse fel az akkumulátort.

    • Csatlakoztassa a tápkábelt az USB-hálózati adapterhez, majd csatlakoztassa a kábel másik végét egy elektromos aljzathoz.

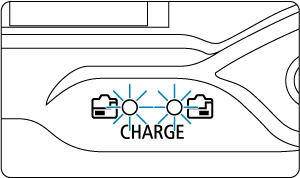

    • Megkezdődik a töltés, és felvillan a külső elemtartó töltésjelző lámpája.
    • Töltés közben a(z) [Töltés folyamatban] jelzés látható az fényképezőgép LCD-paneljén.
    • Ha a töltés befejeződött, a töltésjelző lámpa kikapcsol.

Tápellátás

Ha az akkumulátorok töltése nélkül szeretne tápellátást biztosítani a fényképezőgépnek, állítsa a fényképezőgép tápkapcsolóját Bekapcsolás állásba. Az automatikus kikapcsolás funkció alatt azonban az akkumulátorok töltődni fognak.

Az akkumulátortöltés-jelző szürke, amikor tápellátást kap.

Ha a fényképezőgép tápellátásáról töltésre szeretne váltani, állítsa a fényképezőgép tápkapcsolóját Kikapcsolás állásba.

Óvintézkedések

  • A fényképezőgép hálózati adapterrel történő tápellátása nem lehetséges, ha nincs akkumulátor a külső elemtartóban.
  • LP-E6P akkumulátoregység és DR-E6P egyenáramú adapter használata esetén a töltés nem lehetséges.
  • Amikor az akkumulátorok lemerülnek, az adapter feltölti azokat. Ebben az esetben az adapter nem biztosít tápellátást a fényképezőgépnek.
  • Az akkumulátoregység védelme és optimális működésének fenntartása érdekében ne töltse az akkumulátort 24 óránál hosszabb ideig.
  • A feltöltött akkumulátor töltöttsége akkor is folyamatosan csökken, ha nem nincs használatban.
  • Ha nem villan fel a töltésjelző lámpa, vagy probléma merül fel a töltés során (amelyet a töltésjelző lámpa villogása jelez), húzza ki a tápkábelt, helyezze vissza az akkumulátort, várjon néhány percet, majd csatlakoztassa vissza a kábelt. Ha a probléma ezután sem szűnik meg, vigye el a fényképezőgépet a legközelebbi Canon szervizközpontba.
  • A töltéshez szükséges idő és az elért töltöttségi szint a környezeti hőmérséklet és a fennmaradó kapacitás függvénye.
  • Biztonsági okokból az alacsony hőmérsékleten végzett töltés hosszabb időt vesz igénybe.
  • Amikor az adapterrel tápellátást biztosít a fényképezőgépnek, az akkumulátor töltöttségi szintje csökkenhet. Az akkumulátor lemerülésének elkerülése érdekében használjon teljesen feltöltött akkumulátort.
  • Mielőtt bontaná a kapcsolatot az USB-hálózati adapterrel, állítsa a fényképezőgép tápkapcsolóját Kikapcsolás állásba.
  • Egyes kereskedelmi forgalomban kapható hálózati adapterek a töltés mellett tápellátást is képesek biztosítani a fényképezőgép számára. A részletekért látogasson el a Canon webhelyére ().
  • Az adapterrel az LP-E6NH/LP-E6N akkumulátoregység is tölthető ().

Megjegyzés

  • Emellett egyszerre egy LP-E6P akkumulátort is tölthet.
