A készülék részei

A pánt csatlakoztatása

(1) Módválasztó tárcsa
(2) // Főkapcsoló/többfunkciós zárolás kapcsolója
(3) Főtárcsa
(4) Többfunkciójú gomb
(5) Exponálógomb
(6) Videofelvétel gomb
(7) Önkioldólámpa/AF-segédfény
(8) Markolat (akkumulátorrekesz)
(9) Érintkezők
(10) Objektívfoglalat
(11) Papucsfedő

(12) Fókuszsíkjel
(13) Vakuszinkron-érintkezők
(14) Többfunkciós papucs
(15) RF objektív illesztési jelzése
(16) / Állókép készítése/videófelvétel kapcsoló
(17) Szíjrögzítési pont
(18) Mikrofon
(19) Képérzékelő
(20) Objektívkioldó gomb
(21) Objektívrögzítő csap
(22) Vázsapka

(1) Szemkagyló
(2) Kereső
(3) Dioptriakorrekciós gomb
(4) Csatlakozófedél
(5) Gyorsvezérlő tárcsa
(6) AF-indítás gomb
(7) Info gomb
(8) Nyílgombok
(9) Gyorsvezérlés/Beállítás gomb
(10) Kereső érzékelője
(11) Balra gomb

(12) Lefelé gomb
(13) Felfelé gomb
(14) Jobbra gomb
(15) Törlés gomb
(16) Lejátszás gomb
(17) Távvezérlő-csatlakozó
(18) HDMI micro kimeneti csatlakozó
(19) Külső mikrofon BEMENETI csatlakozója
(20) Digitális csatlakozó
(21) Fejhallgató-csatlakozó

(1) Menü gomb
(2) Képernyő
(3) Tartozékillesztési furat
(4) Állványfoglalat
(5) Sorozatszám (váz száma)
(6) Hangszóró
(7) AE-rögzítés gomb

(8) / AF-pont-kiválasztás/index/nagyítás/kicsinyítés gombja
(9) Elérésjelző fény
(10) Kártyanyílás/akkumulátorrekesz fedele
(11) Kártyanyílás/akkumulátorrekesz fedelének zárja
(12) Kártyanyílás
(13) Egyenáramú tápkábel nyílása

Módválasztó tárcsa

A módválasztó tárcsával választhat az Alap zóna módok és a Kreatív zóna módok közül.

(1) Alap zóna

Csak az exponálógombot kell megnyomni. A fényképezőgép mindent beállít a témának/jelenetnek megfelelően a felvételhez.

: Intell. jelenetv.-autom. ()

: Hibrid auto ()

: Speciális jelenet ()

	Portré		Közelkép
	Csoportkép		Étel
	Tájkép		Éjszakai portré
	Panorámafelvétel		Kézi Éjszakai jelenet
	Sport		HDR háttérfény-komp.
	Gyermekek		Csendes zár
	Követés

: Kreatív szűrők ()

	Szemcsés fekete-fehér		Miniatűr effektus
	Lágy fókusz		HDR műv.-normál
	Halszem effekt		HDR műv.-élénk
	Vízfestmény effektus		HDR műv.-feltűnő
	Játékkamera effekt		HDR műv.-domb.

(2) Kreatív zóna

Ezek a módok igény szerint még nagyobb vezérlési lehetőséget biztosítanak Önnek a különböző témák fényképezéséhez.

	Rugalmas előválasztás
	Programautomatika
	Záridő-előválasztás
	Rekesz-előválasztás
	Kézi expozíció
	Hosszú (bulb) expozíciók

(3) Egyéni fényképezési módok

A(z) Fv, P, Tv, Av, M vagy B felvételi módot, valamint AF-műveleteket, menüfunkciókat és egyéb funkciókat rendelhet hozzá a következőhöz: vagy ().

LC-E17 akkumulátortöltő

Töltő a(z) LP-E17 akkumulátoregységhez ().

(1) Tápcsatlakozó
(2) Töltésjelző lámpa
(3) Teljes töltöttséget jelző lámpa
(4) Akkumulátornyílások

LC-E17E akkumulátortöltő

Töltő a(z) LP-E17 akkumulátoregységhez ().

(1) Tápkábel-csatlakozó
(2) Töltésjelző lámpa
(3) Teljes töltöttséget jelző lámpa

(4) Akkumulátoregység-nyílás
(5) Tápkábel

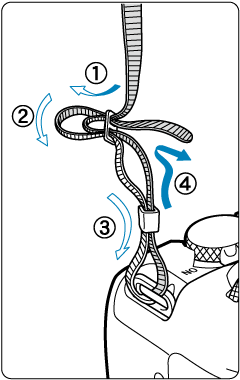

A pánt csatlakoztatása

Alulról vezesse át a pántot a szíj rögzítési pontján, majd bújtassa át csaton az ábrán látható módon. Húzza meg a pántot a holtjáték megszüntetéséhez, és ellenőrizze, hogy a pánt nem szabadul-e ki a csatból.
