Vezeték nélküli beállítások

Állítsa be az adót és a vevőt rádiós átvitelt használó vezeték nélküli vakus fényképezéshez az E-TTL II / E-TTL automata vakuval az alábbiak szerint.

Beállítás adóként

  1. Válassza ki a Vezeték nélküli/összekapcsolt felvételkészítés beállításai lehetőséget a botkormánnyal.

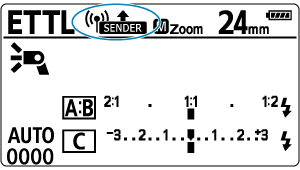

  2. Állítsa be a(z) Vezeték nélküli rádiós átvitelADÓ értéket.

    • A botkormány függőleges vagy vízszintes elmozdításával, illetve Választótárcsa elforgatásával válassza ki a Vezeték nélküli rádiós átvitelADÓ lehetőséget, majd nyomja be egyenesen a botkormányt.

  3. Válassza ki a kívánt aktiválási módot.

    • Nyomja be egyenesen a botkormányt.
    • A botkormány függőleges vagy vízszintes elmozdításával, illetve Választótárcsa elfordításával válasszon ki egy elemet (1), majd nyomja be egyenesen a botkormányt.
    • A botkormány vízszintes elmozdításával, illetve a Választótárcsa elforgatásával válassza ki a MIND, A:B vagy A:B C lehetőséget, majd nyomja be egyenesen a botkormányt.

Beállítás vevőként

  1. Állítsa be a(z) Vezeték nélküli rádiós átvitelVEVŐ értéket.

    • Konfigurálja ezt a beállítást a vevőként használt Speedlite vakukon.
    • Válassza ki a(z) Vezeték nélküli rádiós átvitelVEVŐ elemet, akárcsak az adó beállítása során.

Figyelem!

  • Normál vakus fényképezés előtt a(z) VEZETÉK NÉLKÜLI KI lehetőség kiválasztásával törölje a vezeték nélküli (adó/vevő) beállításokat.

Az átviteli csatorna / vezeték nélküli rádiós azonosító beállítása

Állítsa be az adó átviteli csatornáját és vezeték nélküli rádiós azonosítóját az alábbiak szerint. Mind az adón, mind a vevőkön ugyanazt a csatornát és azonosítót állítsa be. A vevőre vonatkozó utasításokat lásd a vezeték nélküli rádiós átvitel vevő funkcióval rendelkező Speedlite vaku kezelési kézikönyvében.

Figyelem!

  • Állítson be különböző vezeték nélküli rádiós azonosítókat az egyes csatornákhoz, mert a rádióval vezérelt Speedlite vakukkal rendelkező rendszerek közötti interferencia akkor is előfordulhat, ha az egységeket különböző átviteli csatornákra állították be.

  1. Nyomja be egyenesen a botkormányt.

  2. Válassza ki az (1) lehetőséget.

    • A botkormány függőleges vagy vízszintes elmozdításával, illetve Választótárcsa elfordításával válassza ki a csatornát, majd nyomja be egyenesen a botkormányt.

  3. Állítson be egy átviteli csatornát.

    • A botkormány függőleges vagy vízszintes elmozdításával, illetve Választótárcsa elfordításával válassza ki a AUTO elemet, vagy az 1–15 csatornák egyikét, majd nyomja be egyenesen a botkormányt.

  4. Válassza ki az (2) lehetőséget.

    • Válassza ki az azonosító elemet az átviteli csatorna beállításával azonos módon, majd nyomja be egyenesen a botkormányt.

  5. Állítsa be a vezeték nélküli rádiós azonosítóját.

    • A botkormány vízszintes elmozdításával, illetve Választótárcsa elforgatásával beállítandó pozíciót (számjegyet), majd nyomja be egyenesen a botkormányt.
    • A botkormány függőleges elmozdításával, illetve Választótárcsa elforgatásával válasszon ki egy számot 0–9 között, majd nyomja be egyenesen a botkormányt.
    • Adjon meg egy négyjegyű számot ugyanígy, majd válassza a(z) OK lehetőséget.
    • A(z) HIVATKOZÁS lámpa zöld fénnyel világít, ha a kommunikáció létrejött az adó és a vevő között.

Adó átviteli csatornák keresése és beállítása

A rádiójelek erősségének vizsgálata és az adó átviteli csatornáinak beállítása manuálisan és automatikusan is lehetséges. A csatorna [AUTO] értékre állításával a Speedlite a legerősebb jelet biztosító csatornára áll. Ha a csatornát manuálisan állítja be, a beállítás során áttekintheti a keresés eredményeit.

  • Keresés [AUTO] beállítással

    1. Nyomja meg a(z) ALMENÜ gombot.

    2. Futtassa a keresést.

      • A botkormány függőleges vagy vízszintes elmozdításával, illetve Választótárcsa elforgatásával válassza ki a KERESÉS lehetőséget, majd nyomja be egyenesen a botkormányt.
      • Válassza a(z) OK lehetőséget.
      • A rendszer elvégzi a keresést, és a legerősebb jelet biztosító csatornát állítja be.

  • Keresés egy csatorna (1–15) beállítása esetén

    1. Nyomja meg a(z) ALMENÜ gombot.

    2. Futtassa a keresést.

      • A botkormány függőleges vagy vízszintes elmozdításával, illetve Választótárcsa elforgatásával válassza ki a KERESÉS lehetőséget, majd nyomja be egyenesen a botkormányt.
      • Válassza a(z) OK lehetőséget.

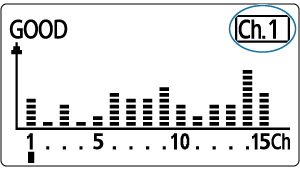

      • A rendszer elvégzi a keresést, és megjeleníti a jelerősségek grafikonját.

      • A grafikonban a magasabb csúcsok erősebb jelet jeleznek.

    3. Állítsa be a csatornát.

      • A botkormányt fel/le/balra/jobbra nyomva, vagy a Választótárcsa tárcsa elforgatásával válasszon az 1–15. csatornák közül.

      • A csatorna beállításához nyomja be egyenesen a botkormányt.

HIVATKOZÁS lámpa és csatlakozásjelző

A kapcsolat állapotát a(z) HIVATKOZÁS lámpa állapota vagy az LCD-panelen lévő ikon alapján határozhatja meg.

Állapot Leírás Művelet
Világít Csatlakozva –
Ki Nincs csatlakozva Ellenőrizze a csatornát és az azonosítót
Ki Túl sok egység Összesítve nem haladható meg a 16 adó és vevő
Ki Hiba Indítsa újra az adókat és a vevőket
Világít Csatlakozva*1 –
Világít Csatlakozva*2 –

1: Amikor az adó felőli oldal másodlagos adóhoz csatlakozik

2: Amikor az adó felüli oldal összekapcsolt felvételkészítéshez csatlakozik

Kijelzés Leírás Művelet
Adóvaku vezeték nélküli kapcsolata / Vevő vaku vezeték nélküli kapcsolata Csatlakozva –
Az adó nem csatlakozik a vezeték nélküli hálózathoz / A vevő nincs csatlakoztatva Nincs csatlakozva Ellenőrizze a csatornát és az azonosítót
Hiba az adó vaku vezeték nélküli kapcsolatában / Hiba a vevő vaku vezeték nélküli kapcsolatában Túl sok egység Összesítve nem haladható meg a 16 adó és vevő
Hiba Indítsa újra az adókat és a vevőket
MÁSODLAGOS ADÓVAKU Csatlakozva*1 –

1: Amikor az adó felőli oldal másodlagos adóhoz csatlakozik

Figyelem!

  • A vevők csak akkor villannak, ha az adó és a vevő csatorna megegyezik. Állítsa mindkettőt ugyanarra az értékre, vagy állítsa mindkettőt [AUTO] értékre.
  • A vevőegységek csak akkor villannak, ha az adó és a vevő vezeték nélküli rádiós azonosítója megegyezik. Mindkettőn ugyanazt az értéket állítsa be.

Adóvaku villantása BE/KI

Beállíthatja, hogy az adó együtt villanjon-e a vezeték nélkül vezérelt vevőivel. Ha az adó villantás engedélyezi, akkor az A villanáscsoporttal villan együtt.

  1. Nyomja be egyenesen a botkormányt.

  2. Válassza ki az (1) ábrán látható lehetőséget.

    • A botkormány függőleges vagy vízszintes elmozdításával, illetve Választótárcsa elfordításával válasszon egy elemet, majd nyomja be egyenesen a botkormányt.

  3. Adóvaku villantásának beállítása

    • A Választótárcsa elforgatásával engedélyezze vagy tiltsa le az adó villantást, majd nyomja be egyenesen a botkormányt.
      • Adóvaku villantása BE: Adóvaku villantása BE
      • Adóvaku villantása KI: Adóvaku villantása KI

Memória funkció

A vezeték nélküli beállítások menthetők az adó vakun és a vevő vakun, majd később betölthetők. Külön-külön működtesse az egyes adó- és vevővakukat a beállítások mentése vagy betöltése érdekében.

  1. Nyomja meg a(z) ALMENÜ gombot.

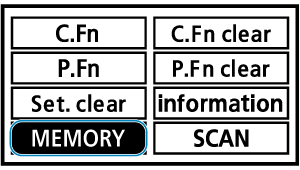

  2. Válassza a(z) MEMÓRIA lehetőséget.

    • A botkormány függőleges vagy vízszintes elmozdításával, illetve Választótárcsa elforgatásával válassza ki a MEMÓRIA lehetőséget, majd nyomja be egyenesen a botkormányt.

  3. Mentse vagy töltse be a beállításokat.

    Mentés

    • A botkormány vízszintes elmozdításával, illetve Választótárcsa elforgatásával válassza ki a MENTÉS lehetőséget, majd nyomja be egyenesen a botkormányt.
    • A botkormány vízszintes elmozdításával, illetve Választótárcsa elforgatásával válassza ki a OK lehetőséget, majd nyomja be egyenesen a botkormányt.
    • A beállításokat menti (memóriájában tárolja) az egység.

    Betöltés

    • A botkormány vízszintes elmozdításával, illetve Választótárcsa elforgatásával válassza ki a BETÖLTÉS lehetőséget, majd nyomja be egyenesen a botkormányt.
    • A botkormány vízszintes elmozdításával, illetve Választótárcsa elforgatásával válassza ki a OK lehetőséget, majd nyomja be egyenesen a botkormányt.
    • A mentett beállítások érvénybe lépnek.
