שמות החלקים

חיבור הרצועה

(1) בורר מצבים
(2) // מתג נעילה/רב-תכליתי
(3) גלגל ראשי
(4) / לחצן רב תכליתי/שליחת תמונות לטלפון חכם
(5) כפתור הצילום
(6) לחצן צילום הווידאו/לחצן צפייה/כיבוי של וידאו ותמונות
(7) מנורת טיימר עצמי/תאורת עזר ל-AF
(8) ידית (תא הסוללה)
(9) כניסת כבל DC
(10) לחצן התצוגה המקדימה של עומק השדה
(11) מגעים
(12) תושבת העדשה

(13) מכסה התושבת
(14) מגעים לסנכרון מבזק
(15) תושבת רב תכליתית
(16) סמן ההתקנה של עדשת RF
(17) / מתג צילום תמונות סטילס/הקלטת וידאו
(18) סימן מישור מוקד
(19) תושבת הרצועה
(20) נורה אדומה
(21) מיקרופון
(22) וילון תריס/חיישן תמונה
(23) לחצן שחרור העדשה
(24) פין נעילת העדשה
(25) כיסוי גוף המצלמה

(1) כיסוי עינית
(2) עינית
(3) לחצן התפריט
(4) רמקול
(5) מכסה החיבורים
(6) לחצן התחלת AF
(7) חוגת בקרה מהירה 2
(8) בקר מרובה (ניתן גם ללחוץ ישר פנימה)
(9) לחצן הגדלה/הקטנה
(10) לחצן בקרה מהירה
(11) חוגת בקרה מהירה 1

(12) לחצן הגדרה
(13) לחצן צפייה
(14) לחצן מידע
(15) חיישן עינית
(16) / לחצן מצב צבע/דירוג
(17) חיבור מיקרופון חיצוני
(18) חיבור דיגיטלי
(19) חיבור לאוזניות
(20) חיבור יציאת HDMI‏‏
(21) חיבור עבור שליטה מרחוק

(1) ידית כוונון דיופטרי
(2) מסך
(3) חור מיקום אביזר
(4) שקע לחצובה
(5) מספר סידורי (מספר גוף)
(6) לחצן מחיקה
(7) לחצן נעילת AE
(8) לחצן נקודת AF

(9) תושבת הרצועה
(10) נורת גישה
(11) מכסה חריץ הכרטיסים
(12) חריץ הכרטיסים 1
(13) חריץ הכרטיסים 2
(14) מנעול מכסה תא הסוללה
(15) מכסה תא הסוללה
(16) חור מיקום אביזר

בורר מצבים

בורר המצבים מחולק למצבי האזור הבסיסי והאזור היצירתי.

במצבי האזור הבסיסיי, המצלמה קובעת הגדרות אופטימליות עבור הנושא או הסצנה. במצבי האזור היצירתי, ניתן לצלם עם החשיפה המועדפת עליך או עם הגדרות אחרות.

(1) האזור הבסיסי

(2) האזור היצירתי / (3) מצב צילום מותאם אישית

בורר מצבים ומצבי צילום

בורר מצבים		מצב צילום
בורר מצבים		צילום תמונות סטילס		הקלטת וידאו
האזור הבסיסי		צילום סצנה אוטומטי חכם		צילום סצנה אוטומטי חכם (וידאו)
	סצנה מיוחדת	דיוקן	מעקב אופקי	סרטי וידאו עם אפקט עור חלק סרט וידאו להדגמות צילום מקרוב מצב Movie IS (ייצוב תמונה בסרט וידאו) וידאו HDR
		אפקט עור חלק	צילום מקרוב
		תצלום קבוצתי	צילום מזון
		נוף	דיוקן לילי
		צילום פנורמי	סצנת לילה ללא חצובה
		ספורט	בקרת תאורה אחורית HDR
		ילדים	תריס שקט
האזור היצירתי	Fv	AE בעדיפות גמישה		הקלטת וידאו בחשיפה אוטומטית
	P	תכנות AE		הקלטת וידאו בחשיפה אוטומטית
	Tv	AE בעדיפות תריס		AE בעדיפות תריס (וידאו)
	Av	AE בעדיפות צמצם		AE בעדיפות צמצם (וידאו)
	M	חשיפה ידנית		חשיפה ידנית בווידאו
	B	חשיפה ארוכה		הקלטת וידאו בחשיפה אוטומטית
		תכנות AE		וידאו בהילוך איטי/מהיר
	מצב צילום מותאם אישית	מצבי צילום מותאמים אישית		מצבי צילום מותאמים אישית

מטען סוללות LC-E6

מטען למארז סוללה LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) חריץ הסוללה
(2) נורת טעינה

(3) תקע חשמל

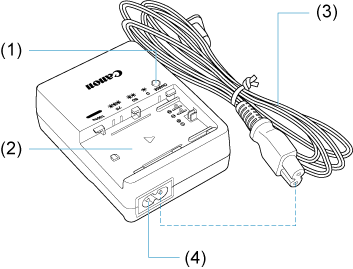

מטען סוללות LC-E6E

מטען למארז סוללה LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) נורת טעינה
(2) חריץ הסוללה

(3) כבל חשמל
(4) שקע כבל חשמל

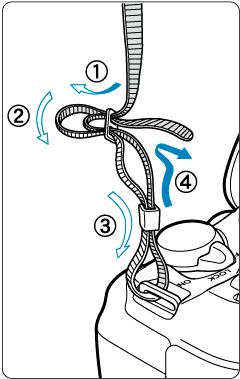

חיבור הרצועה

העבירו את קצה הרצועה דרך תושבת הרצועה מלמטה, ולאחר מכן העבירו אותה דרך אבזם הרצועה כפי שמוצג באיור. משכו את הרצועה כדי להדק חלקים רפויים ולוודא שהרצועה לא תשתחרר מהאבזם.
