שמות החלקים
- (1) כפתור הפעלה וכיבוי
- (2) בורר מצבים
- (3) לחצן צילום הווידאו
- (4) ידית זום
במהלך צילום: Wזווית רחבה/טלפוטו T
במהלך הצפייה:
אינדקס/
הגדלה - (5) כפתור הצילום
- (6) נורה אדומה
- (7) אלומת עזר ל-AF/הפחתת עיניים אדומות/נורת שלט רחוק
- (8) ידית
- (9) עדשה
- (10) מיקרופון (סטריאו)
- (11) תושבת רב תכליתית
- (12)
סימן מישור מוקד - (13) תושבת הרצועה
- (14) פתח אוורור
- (15) פתח יניקה
- (16) רמקול
- (17)
טבעת בקרה - (18) מסך
- (19) מכסה תא הסוללה/כרטיס
- (20) מנעול מכסה תא הסוללה/כרטיס
- (21) שקע לחצובה
- (22) מכסה התושבת
- (1) פתח אוורור
- (2) מתג צילום תמונות סטילס/הקלטת וידאו
- (3) תושבת הרצועה
- (4) מכסה החיבורים
- (5) מספר סידורי (מספר גוף)
- (6)
לחצן נעילת AE - (7)
/
/
הלחצן למעלה/פיצוי חשיפה/מחיקה - (8)
/
לחצן שמאלי/מיקוד אוטומטי/מיקוד ידני - (9)
/
חוגת בקרה/לחצני כיוונים - (10) נורת גישה
- (11)
לחצן צפייה - (12)
לחצן רב תכליתי - (13)
לחצן בקרה מהירה/הגדרה - (14)
/
/
לחצן ימינה/טיימר עצמי/בחירת מצב תזוזה - (15)
/
לחצן למטה/מידע - (16)
לחצן תפריט - (17)
חיבור מיקרופון חיצוני - (18)
מסוף מיקרו HDMI - (19)
חיבור לאוזניות - (20)
חיבור דיגיטלי

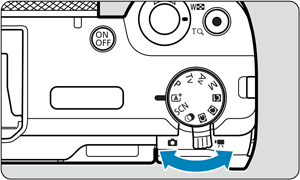

מתג צילום תמונות סטילס/הקלטת וידאו
עבור צילום סטילס, הגדר את מתג צילום תמונות סטילס/הקלטת וידאו ל- <
> ולהקלטת וידאו, הגדר ל-<
>.
שימו לב
- כאשר מתג צילום תמונות סטילס/הקלטת וידאו הפוך, בדוק שוב את הגדרות המצלמה לפני הצילום.
הערה
- ניתן להקליט וידאו על ידי לחיצה על לחצן צילום הווידאו במהלך צילום תמונות סטילס.
בורר מצבים
בורר המצבים מחולק למצבי האזור הבסיסי והאזור היצירתי.
(1) האזור הבסיסי
המצלמה מגדירה את כל מה שצריך כדי להתאים את הנושא או הסצנה לצילום ().
(2) האזור היצירתי
ניתן להגדיר את מהירות התריס או ערך הצמצם ולשנות את הגדרות המצלמה לצילום ().
(3) מצבי צילום מותאמים אישית
ניתן להקצות P, Tv, Av, M, הפעלת AF, פונקציות תפריט ועוד ל-
,
או ל-
().

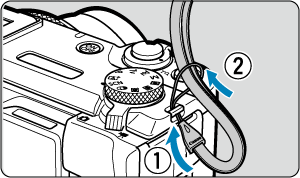

חיבור הרצועה
-
חברו את רצועת היד הכלולה לתושבת הרצועה.
- ניתן לחבר את רצועת היד גם בצד שמאל.

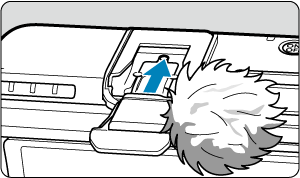

חיבור מגן רוח
-
כיבוי מצלמת הווידאו.
-
הסר את המכסה התושבת מהתושבת הרב-תכליתית של מצלמת הווידאו.
-
חבר את השמשה הקדמית לתושבת הרב-תכליתית של מצלמת הווידאו.
שימו לב
- בעת חיבור מגן הרוח, ודא שהפרווה לא תיתפס בתושבת.
הערה
- אם פרוות מגן הרוח נופלת, חבר אותה כמפורט להלן.
כוון את השמשה הקדמית כפי שמוצג כך שהחוט הלבן (1) יהיה למעלה.
הכנס את החיבור לפרווה עם הכיוון המוצג ב-(2).
כסה את הבליטות (3) עם הפרווה כך שישתלבו בפנים.
השאר את הבליטה (4) מחוץ לפרווה.
