שימוש בידית הסוללות

מצויד בלחצנים וגלגלים לצילום אנכי, ידית הסוללות BG-R10 היא אביזר מצלמה אופציונלי שיכול להפעיל את המצלמה באמצעות שתי סוללות.

  1. הסר את מכסי המגעים.

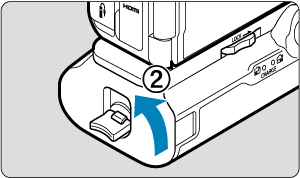

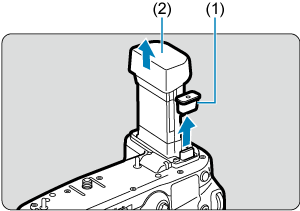

    • הסר את מכסי המגעים (1) ו-(2) של ידית הסוללות.

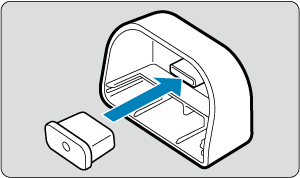

    • חבר את מכסה מגע ידית הסוללה (1) עד (2) כדי לאחסן אותם.

  2. הסירו את מנעול מכסה תא הסוללה.

    • כבה את המצלמה לפני הסרת הסוללה.

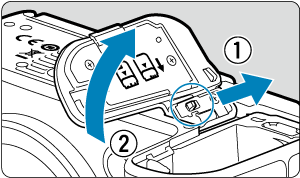

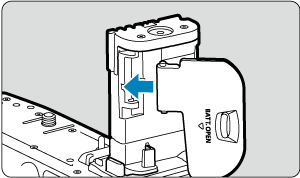

    • הסר את מכסה תא הסוללה מהמצלמה.

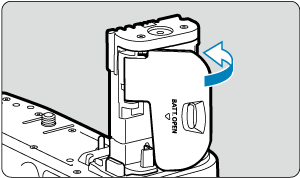

    • חבר את הכיסוי לידית הסוללות.
    • כדי להסיר את המכסה, החלק את הידית כדי לשחרר אותו, בצע את הליך החיבור הפוך.

  3. חבר ונעל את ידית הסוללות.

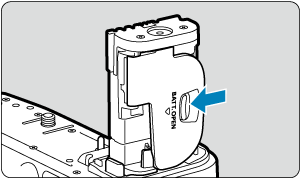

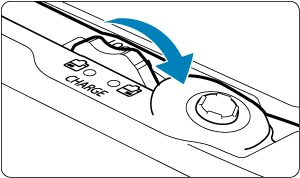

    • הכנס את ידית הסוללות למצלמה וסובב את גלגל השחרור כדי לנעול אותה במקומה.

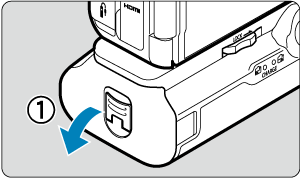

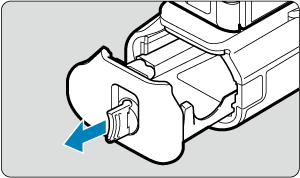

  4. הסר את מגזין הסוללה.

שימו לב

  • בעת חיבור מחדש של מנעול מכסה תא הסוללה למצלמה, חברו אותו כשהוא פתוח ב-90° לפחות.
  • אל תיגע במצלמה או במגעי ידית הסוללות.

חיבור סוללות

  1. חבר את הסוללות.

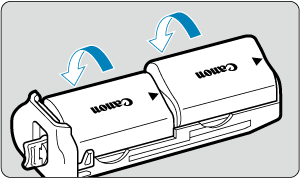

    • הכנס את הסוללות למצלמה כפי שמוצג.
    • כאשר משתמשים בסוללה אחת בלבד, ניתן להכניס אותה בכל מצב.

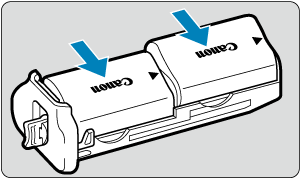

    • כדי לאבטח את הסוללות, דחוף בכיוון החצים עד שייכנסו למקומן בנקישה.

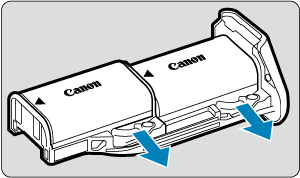

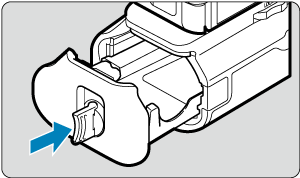

    • כדי להסיר את הסוללה, לחץ על ידית המגזים בכיוון החץ.

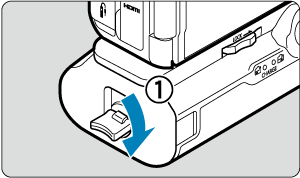

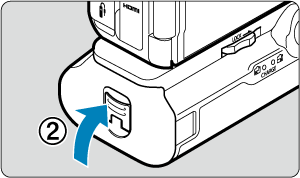

  2. חברו את מגזין הסוללה.

    • הכנס את מגזין הסוללה עד הסוף כדי לאבטח אותו.

שימו לב

  • בעת חיבור הסוללות, ודא שהמגעים החשמליים נקיים. נגב כל לכלוך על המגעים עם מטלית רכה.
  • חבר סוללות לאחר חיבור ידית הסוללות למצלמה. אם ידית הסוללות מחוברת למצלמה כשהסוללות כבר מחוברות, זה עלול למנוע הצגה נכונה של תוצאות בדיקת הסוללה.
  • לפני הסרת ידית הסוללות, כבה את המצלמה והסר את הסוללות.
  • חבר מחדש את כיסויי המגן עבור המצלמה ומגעי ידית הסוללות לאחר הסרתה. אם ידית הסוללות לא תהיה בשימוש במשך זמן מה, הסר את הסוללות.
  • אם מוצגת הודעת שגיאה של תקשורת כאשר ידית הסוללות מחוברת, בצעו את ההוראות בהודעה. אם המצלמה מאבדת מתח, התקן מחדש את מגזין הסוללה והפעל מחדש את המצלמה.

שימוש בשקע חשמל ביתי

  1. חבר את מצמד ה-DC.

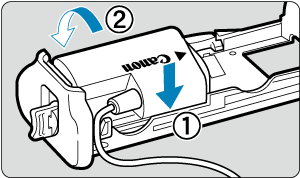

    • חבר את מצמד ה-DC‏ DR-E6 (נמכר בנפרד) באותו אופן שבו טענת את הסוללות.

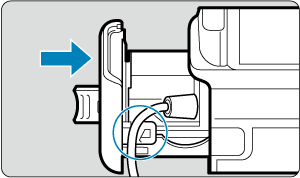

    • העבירו את כבל מצמד ה-DC דרך חריץ כבל מגזין הסוללה.
    • הכנס את מגזין הסוללה עד הסוף כדי לאבטח אותו.

  2. חברו את מגזין הסוללה.

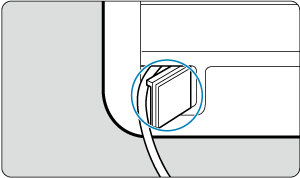

    • העבר את קצה הכבל מחוץ לכניסת הכבל.

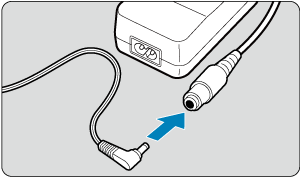

  3. חבר את מצמד ה-DC למתאם ה-AC.

    • חבר היטב את התקע של מצמד ה-DC לשקע של מתאם ה-AC‏ AC-E6N (נמכר בנפרד).

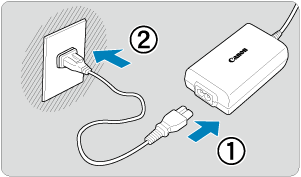

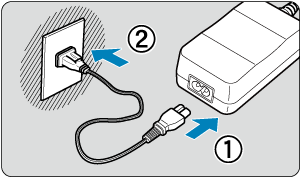

  4. חברו את כבל החשמל.

    • חבר את כבל החשמל למתאם החשמל והכנס את התקע לשקע.

שימו לב

  • אין לחבר או לנתק את כבל החשמל ואין להסיר את מגזין הסוללות בזמן שהמצלמה מופעלת.
  • הימנע מתפיסת כבל מצמד ה-DC בין ידית הסוללות למגזין הסוללה.

פעולות לחצן וגלגל

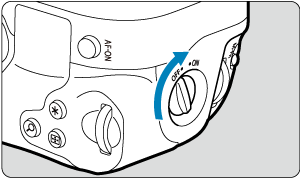

  • כדי להשתמש בלחצנים ובגלגלים, סובבו את מתג ההפעלה/כיבוי של הידית האנכית (3) למצב ON.
  • הלחצנים והגלגלים משמשים באותו אופן כמו הלחצנים והגלגלים המתאימים במצלמה.
  1. (1) לחצן רב תכליתי
  2. (2) כפתור הצילום
  3. (3) מתג הפעלה/כיבוי עם ידית אנכית
  4. (4) גלגל ראשי
  5. (5) בקר מרובה
  1. (6) לחצן התחלת AF
  2. (7) חוגת בקרה מהירה 2
  3. (8) לחצן נעילת AE/נעילת FE
  4. (9) לחצן הגדלה/הקטנה
  5. (10) לחצן נקודת AF

שימוש במתאם מתח USB לטעינה/הפעלה של המצלמה

באמצעות מתאם מתח USB‏ PD-E1, ניתן לטעון את מארז הסוללה LP-E6P, LP-E6NH או LP-E6N מבלי להסיר אותה מידית הסוללות.

שימו לב

  • ניתן להטעין את LP-E6P, LP-E6NH ו-LP-E6N יחד.
  • סוללותLP-E6P, LP-E6NH ו- LP-E6N ניתנות לטעינה בנפרד או שתיים בכל פעם.
  • לא ניתן להטעין את LP-E6 בדרך זו. אם LP-E6 וסוללה נטענת מחוברים יחד, אף אחת מהן לא תטען.
  • הסוללה לא תיטען אם LP-E6P, LP-E6NH או LP-E6N נטענת כאשר מחובר מצמד DC ‏DR-E6.
  • הטעינה תיפסק אם תפעיל את המצלמה.
  • המתאם טוען את הסוללות כאשר הן מתרוקנות. במקרה זה, לא מסופק חשמל למצלמה.

טעינה

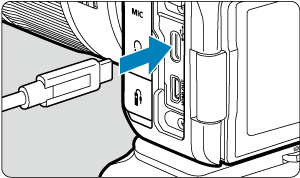

  1. חברו למצלמה את מתאם מתח ה-USB.

    • כאשר מתג ההפעלה של המצלמה מוגדר ל-כיבוי, הכנס את תקע מתאם מתח ה-USB במלואו לחיבור הדיגיטלי.

  2. טענו את הסוללה.

    • חברו את כבל החשמל למתאם מתח ה-USB ואת הקצה השני לשקע חשמל.
    • הטעינה מתחילה ונורת הטעינה נדלקת.
    • נורת הטעינה נכבית בסיום הטעינה.

אספקת חשמל

כדי להפעיל את המצלמה ללא טעינת סוללות, הגדירו את מתג ההפעלה של המצלמה למצב מופעל. עם זאת, הסוללות נטענות במהלך כיבוי אוטומטי.

[אספקת חשמל] מוצג על המסך בזמן שהמצלמה מופעלת בדרך זו.

כדי לעבור מהפעלת המצלמה באמצעות חיבור לחשמל לטעינה באמצעות סוללות, הגדירו את מתג ההפעלה של המצלמה למצב כיבוי.

שימו לב

  • לא ניתן להפעיל את המצלמה ללא מארז סוללה בידית הסוללות.
  • כדי להגן על מארז הסוללה, אין לטעון אותו למשך יותר מ-24 שעות ברציפות.
  • אם נורת הטעינה לא נדלקת או שמתרחשת בעיה במהלך הטעינה (נורת הטעינה מהבהבת), נתקו את כבל החשמל, הכניסו מחדש את הסוללה והמתינו מספר דקות לפני שתחברו אותה מחדש. אם הבעיה נמשכת, הביאו את המצלמה למרכז השירות הקרוב ביותר של Canon.
  • זמן הטעינה הנדרש וכמות הטעינה משתנים בהתאם לטמפרטורת הסביבה ולקיבולת הנותרת.
  • מטעמי בטיחות, טעינה בטמפרטורות נמוכות אורכת זמן רב יותר.
  • כאשר המצלמה מופעלת באמצעות חיבור לחשמל, רמת הטעינה של הסוללה עשויה לרדת. כדי למנוע התרוקנות של הסוללה, השתמשו בסוללה טעונה במלואה בעת הצילום והחליפו אותה במרווחי זמן קבועים.
