Nom des pièces

Fixation de la courroie

(1) Molette de sélection des modes
(2) // Commutateur d'alimentation/Bouton de verrouillage multifonction
(3) Molette principale
(4) // Touche multifonction/envoyer images à smartphone
(5) Déclencheur
(6) Touche d'enregistrement vidéo/Touche de basculement entre lecture vidéo-photo
(7) Voyant du retardateur/Faisceau d'assistance autofocus
(8) Poignée (Compartiment de la batterie)
(9) Orifice du cordon CC
(10) Touche de contrôle de profondeur de champ
(11) Contacts
(12) Monture d'objectif

(13) Cache-griffe
(14) Contacts de synchronisation du flash
(15) Griffe multi-fonction
(16) Repère de montage pour objectifs RF
(17) / Sélecteur de prise de photos/d'enregistrement vidéo
(18) Repère de plan focal
(19) Œillet de courroie
(20) Lampe témoin
(21) Microphone
(22) Rideau d'obturateur/Capteur d'image
(23) Bouton de déverrouillage de l'objectif
(24) Griffe de verrouillage d'objectif
(25) Bouchon du boîtier

(1) Œilleton
(2) Oculaire du viseur
(3) Touche de menu
(4) Haut-parleur
(5) Cache-connecteurs
(6) Touche d'activation autofocus
(7) Molette de contrôle rapide 2
(8) Multicontrôleur (peut également être enfoncé tout droit)
(9) Touche d'agrandissement/de réduction
(10) Touche de contrôle rapide
(11) Molette de contrôle rapide 1

(12) Touche SET
(13) Touche de lecture
(14) Touche INFO
(15) Capteur du viseur
(16) / Touche du mode de couleur/de classement
(17) Borne d'entrée pour microphone externe
(18) Borne numérique
(19) Connecteur pour casque
(20) Borne de sortie HDMI
(21) Récepteur de télécommande

(1) Bouton du correcteur dioptrique
(2) Écran
(3) Orifice de positionnement d'accessoire
(4) Filetage pour trépied
(5) Numéro de série (numéro du boîtier)
(6) Touche d'effacement
(7) Touche de mémorisation d'exposition
(8) Touche de sélection du collimateur AF

(9) Œillet de courroie
(10) Voyant d'accès
(11) Couvercle du logement de la carte
(12) Logement de la carte 1
(13) Logement de la carte 2
(14) Verrouillage du couvercle du compartiment de la batterie
(15) Couvercle du compartiment de la batterie
(16) Orifice de positionnement d'accessoire

Molette de sélection des modes

La molette de sélection des modes est divisée entre les modes de la zone élémentaire et de la zone de création.

Dans les modes de la zone élémentaire, l'appareil photo détermine les réglages optimaux pour le sujet ou la scène. Dans les modes de la zone de création, vous pouvez photographier avec votre exposition préférée ou d'autres réglages.

(1) Zone élémentaire

(2) Zone de création/(3) Mode de prise de vue personnalisée

Molette de sélection des modes et modes de prise de vue

Molette de sélection des modes		Mode de prise de vue
Molette de sélection des modes		Prise de photos		Enregistrement vidéo
Zone élémentaire		Scène intelligente auto		Vidéo avec scène intelligente auto
	Scène spéciale	Portrait	Filé	Vidéo peau lisse Vidéo pour démos en gros plan Mode Stabilisé pour vidéos Vidéo HDR
		Peau lisse	Gros-plan
		Photo de groupe	Aliments
		Paysage	Portrait nuit
		Photo panoramique	Scène nuit main levée
		Sports	Ctrl rétroéclairage HDR
		Enfants	Obturateur silencieux
Zone de création	Fv	Priorité flexible		Exposition vidéo automatique
	P	Programme d'exposition automatique		Exposition vidéo automatique
	Tv	Priorité à l'obturation		Priorité vitesse pour la vidéo
	Av	Priorité à l'ouverture		Priorité ouverture pour la vidéo
	M	Exposition manuelle		Exposition vidéo manuelle
	B	Expositions longues (pose longue)		Exposition vidéo automatique
		Programme d'exposition automatique		Vidéo au ralenti/en accéléré
	Mode de prise de vue personnalisée	Prise de vue personnalisée		Enregistrement vidéo personnalisé

Chargeur de batterie LC-E6

Chargeur pour batterie LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Logement de batterie
(2) Voyant lumineux de charge

(3) Fiche

Chargeur de batterie LC-E6E

Chargeur pour batterie LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Voyant lumineux de charge
(2) Logement de batterie

(3) Cordon d'alimentation
(4) Prise pour le cordon d'alimentation

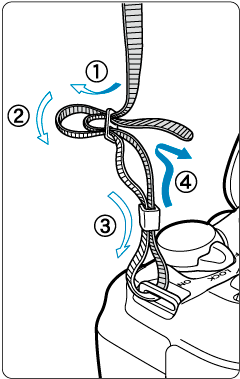

Fixation de la courroie

Passez l'extrémité de la courroie à travers l'œillet de courroie par le bas, puis faites-la passer dans la boucle de la courroie comme illustré. Tendez la courroie en tirant dessus et assurez-vous qu'elle est bien fixée.
