Langattoman yhteyden asetukset

Aseta lähetin ja vastaanotin langattomaan salamakuvaukseen radioyhteydellä E-TTL II/E-TTL-automaattisalamalla seuraavasti.

Asettaminen lähettimeksi

  1. Valitse ohjaimella Langaton / yhteiskuvausasetus.

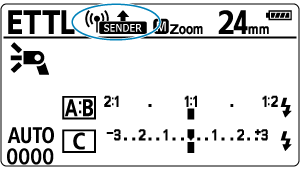

  2. Määritä asetukseksi Langaton radioyhteysLÄHETIN.

    • Valitse Langaton radioyhteysLÄHETIN painamalla ohjainta ylös, pystysuuntaan, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.

  3. Valitse toimintatapa.

    • Paina ohjainta suoraan.
    • Valitse vaihtoehto (1) painamalla ohjainta ylös, alas, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
    • Valitse KAIKKI, A:B tai A:B C painamalla ohjainta ylös, alas, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.

Vastaanottimeksi määrittäminen

  1. Määritä asetukseksi Langaton radioyhteysVASTAANOTIN.

    • Määritä tämä asetus niissä Speedlite-laitteissa, joita käytetään vastaanottimina.
    • Valitse Langaton radioyhteysVASTAANOTIN samalla tavalla kuin lähetintä määrittäessäsi.

Muistutus

  • Jos haluat käyttää tavallista salamakuvausta, nollaa langattomat (lähetin/vastaanotin) asetukset valitsemalla LANGATON POIS.

Tiedonsiirtokanavan ja radiotunnuksen määrittäminen

Määritä lähettimen tiedonsiirtokanava ja radiotunnus seuraavasti. Määritä lähettimelle ja vastaanottimelle sama kanava ja tunnus. Katso vastaanottimen ohjeet sellaisen Speedliten käyttöoppaasta, joka tukee langattoman radioyhteyden toimintoja.

Muistutus

  • Määritä kullekin kanavalle eri radiotunnus, koska kun järjestelmissä on useita radioyhteydellä ohjattuja Speedlitejä, häiriöitä voi tapahtua silloinkin, kun yksiköt on määritetty eri tiedonsiirtokanaville.

  1. Paina ohjainta suoraan.

  2. Valitse vaihtoehto (1).

    • Valitse kohta painamalla ohjainta ylös, alas, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.

  3. Määritä tiedonsiirtokanava.

    • Valitse AUTO tai kanavia 1–15 painamalla ohjainta ylös, alas, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.

  4. Valitse vaihtoehto (2).

    • Valitse tunnusvaihtoehto samalla tavalla kuin tiedonsiirtokanava. Paina sitten ohjainta suoraan.

  5. Määritä radiotunnus.

    • Valitse paikka (numero) painamalla ohjainta vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
    • Valitse numero 0–9 painamalla ohjainta ylös tai alas kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
    • Määritä kaikki 4 numeroa samalla, valitse sitten OK.
    • LINKKI palaa vihreänä, kun lähetin ja vastaanotin ovat muodostaneet yhteyden.

Tiedonsiirtokanavien hakeminen ja määrittäminen

Voit hakea radiosignaalin ja määrittää lähetinyksikön tiedonsiirtokanavan automaattisesti tai manuaalisesti. Kanavamäärityksellä [AUTO] Speedlite palaa automaattisesti kanavalle, jonka signaali on voimakkain. Kun määrität kanavan manuaalisesti, voit tarkastella hakutuloksia, kun nollaat sen.

  • Hakeminen [AUTO]-asetuksella

    1. Paina ALIVALIKKO-painiketta.

    2. Suorita haku.

      • Valitse HAE painamalla ohjainta ylös, pystysuuntaan, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
      • Valitse OK.
      • Haku tehdään. Tämän jälkeen laite palaa automaattisesti kanavalle, jonka signaali on voimakkain.

  • Hakeminen, kun määritettynä on kanava (1–15)

    1. Paina ALIVALIKKO-painiketta.

    2. Suorita haku.

      • Valitse HAE painamalla ohjainta ylös, pystysuuntaan, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
      • Valitse OK.

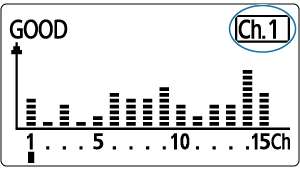

      • Haku tehdään. Näet kaavion signaalitilanteesta.

      • Kaavion korkeimmat kohdat ilmaisevat vahvimpia signaaleja.

    3. Määritä kanava.

      • Valitse kanava 1–15 työntämällä ohjainta ylös, alas, vasemmalle tai oikealle tai kääntämällä Valintakiekko.

      • Määritä kanava painamalla ohjainta suoraan.

LINKKI-merkkivalo ja yhteyden osoitin

Voit tarkistaa yhteyden tilan LINKKI-merkkivalon tai LCD-paneelin kuvakkeiden avulla.

Tila Kuvaus Toiminto
Palaa Yhdistetty –
Pois Ei yhteyttä Tarkista kanava ja tunnus
Pois Liikaa yksiköitä Lähettimiä ja vastaanottimia saa olla enintään yhteensä 16.
Pois Virhe Käynnistä lähettimet ja vastaanottimet uudelleen.
Palaa Yhdistetty*1 –
Palaa Yhdistetty*2 –

1: Kun lähettimen puoli on yhdistetty alilähettimeen

2: Kun lähettimen puoli on yhdistetty yhteiskuvausta varten

Näyttö Kuvaus Toiminto
Lähettimen langaton yhteys / Vastaanottimen langaton yhteys Yhdistetty –
Lähetinyksikön langatonta yhteyttä ei ole muodostettu / Vastaanottimen langatonta yhteyttä ei ole muodostettu Ei yhteyttä Tarkista kanava ja tunnus
Lähetinyksikön langattoman yhteyden virhe / Vastaanotinyksikön langattoman yhteyden virhe Liikaa yksiköitä Lähettimiä ja vastaanottimia saa olla enintään yhteensä 16.
Virhe Käynnistä lähettimet ja vastaanottimet uudelleen.
ALILÄHETIN Yhdistetty*1 –

1: Kun lähettimen puoli on yhdistetty alilähettimeen

Muistutus

  • Vastaanottimet välähtävät vain, kun lähettimen ja vastaanottimen kanava on sama. Määritä kummallekin sama numero tai määritä kummankin asetukseksi [AUTO].
  • Vastaanottimet välähtävät vain, kun lähettimen ja vastaanottimen radiotunnus on sama. Määritä molemmille sama numero.

Lähetinsalaman toiminta päällä/pois

Voit määrittää, välähtääkö lähetin samalla kuin sen hallinnoimat vastaanottimet. Kun lähetinsalama on käytössä, lähetintä käytetään välähdysryhmänä A.

  1. Paina ohjainta suoraan.

  2. Valitse kohta, joka näkyy kohdassa (1).

    • Valitse kohta painamalla ohjainta ylös, alas, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.

  3. Määritä lähetinsalaman toiminta.

    • Ota lähettimen salamatoiminto käyttöön tai poista se käytöstä kääntämällä Valintakiekko ja työnnä ohjainta sitten suoraan sisäänpäin.
      • Lähetinsalaman toiminta Päällä: lähetinsalaman toiminta päällä
      • Lähetinsalaman toiminta Pois: lähetinsalaman toiminta pois

Muistitoiminto

Voit tallentaa langattoman yhteyden asetukset lähetin- ja vastaanotinyksikköön ja palauttaa asetukset myöhemmin. Käytä kutakin lähetin- tai vastaanotinyksikköä erikseen haluamallasi tavalla ja tallenna tai hae sen asetukset.

  1. Paina ALIVALIKKO-painiketta.

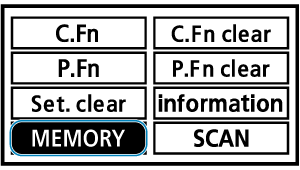

  2. Valitse MUISTI.

    • Valitse MUISTI painamalla ohjainta ylös, pystysuuntaan, vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.

  3. Tallenna tai lataa asetukset.

    Tallenna

    • Valitse TALLENNA painamalla ohjainta vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
    • Valitse OK painamalla ohjainta vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
    • Asetukset tallennetaan (muistiin).

    Lataa

    • Valitse LATAA painamalla ohjainta vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
    • Valitse OK painamalla ohjainta vasemmalle tai oikealle tai kääntämällä Valintakiekko, ja työnnä ohjainta sitten suoraan.
    • Tallennetut asetukset määritetään.
