Ajustes inalámbricos
- Ajuste como unidad emisora
- Ajuste como unidad receptora
- Ajuste del canal de transmisión / ID de radio inalámbrico
Lámpara e indicador de conexión- Disparo del flash de la unidad emisora On / Off
- Función de memoria
Ajuste el emisor y el receptor para la fotografía con flash inalámbrico mediante transmisión por radio con flash automático E-TTL II / E-TTL del modo siguiente.

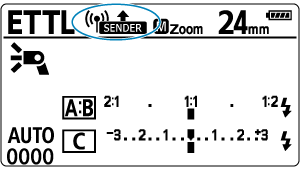

Ajuste como unidad emisora
-
Seleccione
con el joystick.
-
Ajuste en
.

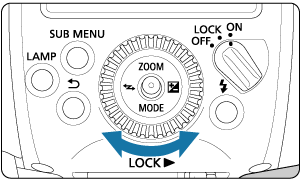

- Presione el joystick vertical u horizontalmente o gire
para seleccionar , y luego empuje el joystick recto hacia dentro.
- Presione el joystick vertical u horizontalmente o gire
-
Seleccione el método de destello.
- Empuje el joystick recto hacia dentro.
- Presione el joystick vertical u horizontalmente o gire para seleccionar el elemento (1), y luego empuje el joystick recto hacia dentro.
- Presione el joystick horizontalmente o gire para seleccionar entre
,
o
, y luego empuje el joystick recto hacia dentro.
Ajuste como unidad receptora
-
Ajuste en
.
- Configure este ajuste en las unidades Speedlite para usarlas como unidades receptoras.
- Seleccione al igual que para configurar la unidad emisora.
Precaución
- Antes de la fotografía con flash normal, seleccione
para borrar los ajustes inalámbricos (emisor/receptor).
Ajuste del canal de transmisión / ID de radio inalámbrico
Ajuste el canal de transmisión del emisor y el ID de radio inalámbrico de la forma siguiente. Ajuste el mismo canal e ID para el emisor y los receptores. Para obtener las instrucciones sobre los receptores, consulte el manual de instrucciones de las unidades Speedlite equipadas con funcionalidad de receptor inalámbrico de transmisión por radio.
Precaución
- Ajuste diferentes ID de radio inalámbricos para cada canal, ya que es posible que se produzcan interferencias entre sistemas con unidades Speedlite controladas por transmisión por radio, incluso aunque las unidades estén configuradas en canales de transmisión diferentes.
-
Empuje el joystick recto hacia dentro.
-
Seleccione el elemento (1).
- Presione el joystick vertical u horizontalmente o gire para seleccionar el elemento de canal, y luego empuje el joystick recto hacia dentro.
- Presione el joystick vertical u horizontalmente o gire
-
Ajuste un canal de transmisión.
- Presione el joystick vertical u horizontalmente o gire para seleccionar entre
o los canales 1–15, y luego empuje el joystick recto hacia dentro.
- Presione el joystick vertical u horizontalmente o gire
-
Seleccione el elemento (2).
- Seleccione el elemento de ID del mismo modo que para ajustar el canal de transmisión, y luego empuje el joystick recto hacia dentro.
-
Ajuste el ID de radio inalámbrico.
- Presione el joystick horizontalmente o gire para seleccionar la posición (dígito) a ajustar y, a continuación, empuje el joystick recto hacia dentro.
- Presione el joystick verticalmente o gire para seleccionar un número dentro del rango 0–9, y luego empuje el joystick recto hacia dentro.
- Ajuste un número de 4 dígitos del mismo modo y, a continuación, seleccione
.
- La lámpara
se iluminará en verde cuando se establezca la comunicación entre el emisor y el receptor.
- Presione el joystick horizontalmente o gire
Exploración y ajuste de canales de transmisión de la unidad emisora
Podrá explorar las condiciones de la señal de radio y a continuación ajustar el canal de transmisión del emisor de forma automática o manual. El ajuste del canal en [AUTO] reajustará automáticamente la unidad Speedlite en el canal con la señal más potente. Cuando ajuste el canal manualmente, podrá revisar los resultados de la exploración mientras lo reajusta.
-
Exploración cuando esté ajustado actualmente en [AUTO]
-
Presione el botón
.
-
Ejecute la exploración.
- Presione el joystick vertical u horizontalmente o gire para seleccionar
, y luego empuje el joystick recto hacia dentro. - Seleccione .
- Se realizará la exploración, y el ajuste se reajustará en el canal con la señal más potente.
- Presione el joystick vertical u horizontalmente o gire
-
-
Exploración cuando esté ajustado actualmente en un canal (1–15)
-
Presione el botón
.
-
Ejecute la exploración.
- Presione el joystick vertical u horizontalmente o gire para seleccionar , y luego empuje el joystick recto hacia dentro.
- Seleccione .
- Se realizará la exploración y se mostrará un gráfico de condiciones de la señal.
-
Los picos más altos en el gráfico indicarán las señales más potentes.
- Presione el joystick vertical u horizontalmente o gire
-
Ajuste el canal.
- Mueva el joystick hacia arriba, abajo, izquierda, derecha o gire el para seleccionar de Ch.1 a 15.
-
Empuje el joystick recto hacia dentro para ajustar el canal.
- Mueva el joystick hacia arriba, abajo, izquierda, derecha o gire el
-
Lámpara e indicador de conexión
Podrá determinar el estado de la conexión a partir del estado de la lámpara o el icono del panel LCD.
| Estado | Descripción | Acción |
|---|---|---|
| Iluminada | Conectada | – |
| Apagada | No conectada | Compruebe el canal y el ID |
| Apagada | Demasiadas unidades | No supere el máximo de 16 emisores y receptores en total |
| Apagada | Error | Reinicie los emisores y los receptores |
| Iluminada | Conectada*1 | – |
| Iluminada | Conectada*2 | – |
1: Cuando el lado del emisor esté conectado al emisor secundario
2: Cuando el lado del emisor esté conectado para disparo enlazado
| Visualización | Descripción | Acción |
|---|---|---|
 /  |
Conectada | – |
 /  |
No conectada | Compruebe el canal y el ID |
 /  |
Demasiadas unidades | No supere el máximo de 16 emisores y receptores en total |
| Error | Reinicie los emisores y los receptores | |
 |
Conectada*1 | – |
1: Cuando el lado del emisor esté conectado al emisor secundario
Precaución
- Los receptores no dispararán a menos que los canales del emisor y del receptor coincidan. Ajuste ambos en el mismo número, o ajuste ambos en [AUTO].
- Los receptores no dispararán a menos que los ID de radio inalámbrico del emisor y del receptor coincidan. Ajuste el mismo número.
Disparo del flash de la unidad emisora On / Off
Podrá ajustar si el emisor de disparará conjuntamente con los receptores que controla de forma inalámbrica. Cuando el disparo de flash del emisor esté activado, el emisor disparará como grupo de disparo A.
-
Empuje el joystick recto hacia dentro.
-
Seleccione el elemento mostrado en (1).
- Presione el joystick vertical u horizontalmente o gire para seleccionar el elemento, y luego empuje el joystick recto hacia dentro.
- Presione el joystick vertical u horizontalmente o gire
-
Ajuste el destello del flash del emisor.
-
Gire para activar o desactivar el disparo del flash del emisor y, a continuación, empuje el joystick recto hacia dentro.
: Disparo del flash de la unidad emisora ON
: Disparo del flash de la unidad emisora OFF
-
Gire
Función de memoria
Puede guardar los ajustes inalámbricos en la unidad emisora y recuperarlos más tarde. Accione cada unidad emisora o receptora de forma individual para guardar o recuperar sus ajustes.
-
Presione el botón
.
-

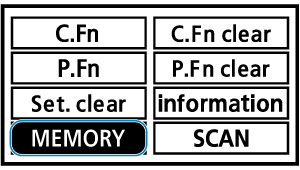

Seleccione
.
- Presione el joystick vertical u horizontalmente o gire para seleccionar , y luego empuje el joystick recto hacia dentro.
- Presione el joystick vertical u horizontalmente o gire
-
Guarde o cargue los ajustes.
Guardar
- Presione el joystick horizontalmente o gire para seleccionar
, y luego empuje el joystick recto hacia dentro. - Presione el joystick horizontalmente o gire para seleccionar , y luego empuje el joystick recto hacia dentro.
- Los ajustes están guardados (almacenados en la memoria).
Cargar
- Presione el joystick horizontalmente o gire para seleccionar
, y luego empuje el joystick recto hacia dentro. - Presione el joystick horizontalmente o gire para seleccionar , y luego empuje el joystick recto hacia dentro.
- Se establecen los ajustes guardados.
- Presione el joystick horizontalmente o gire
