Montaje de un micrófono externo

Utilice el soporte de micrófono cuando acople un micrófono externo.

Con la cámara en horizontal

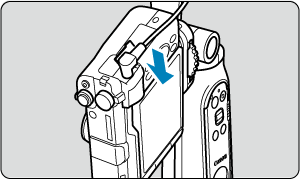

Acople la cámara según se muestra ().

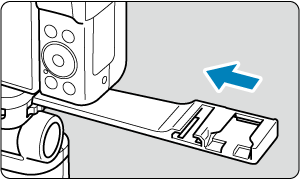

Inserte el soporte de micrófono L en la montura de la cámara.

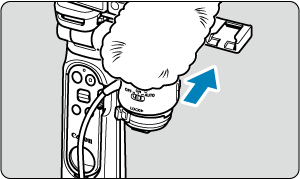

Acople el micrófono externo al soporte de micrófono L.
- Consulte las instrucciones del micrófono externo para obtener información acerca de cómo realizar el acoplamiento.

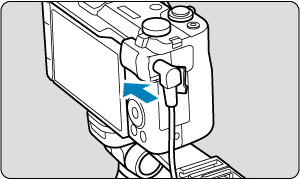

Acople el conector del micrófono externo al terminal IN para micrófono externo de la cámara.
- Para retirar la cámara, invierta el orden.

Precaución

Evite montar cualquier artículo que no sea un micrófono externo en el soporte de micrófono L.
Para retirar el micrófono externo del soporte de micrófono L, desconecte en primer lugar el conector de micrófono externo.
Cuando retire el soporte de micrófono L de la montura de la cámara, asegúrese de no tirar del soporte en dirección de personas cercanas o de una pared.

Acople la cámara según se muestra ().
Inserte el soporte de micrófono S en el soporte de micrófono L.
- No inserte el soporte de micrófono S hacia atrás.
Inserte el soporte de micrófono L en la montura de la cámara.

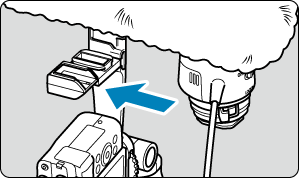

Acople el micrófono externo al soporte de micrófono S.
- Consulte las instrucciones del micrófono externo para obtener información acerca de cómo realizar el acoplamiento.
Acople el conector del micrófono externo al terminal IN para micrófono externo de la cámara.
- Para retirar la cámara, invierta el orden.

Precaución

Evite montar cualquier artículo que no sea un micrófono externo en el soporte de micrófono S.
Para retirar el micrófono externo del soporte de micrófono S, desconecte en primer lugar el conector de micrófono externo.
Cuando retire el soporte de micrófono L de la montura de la cámara, asegúrese de no tirar del soporte en dirección de personas cercanas o de una pared.
